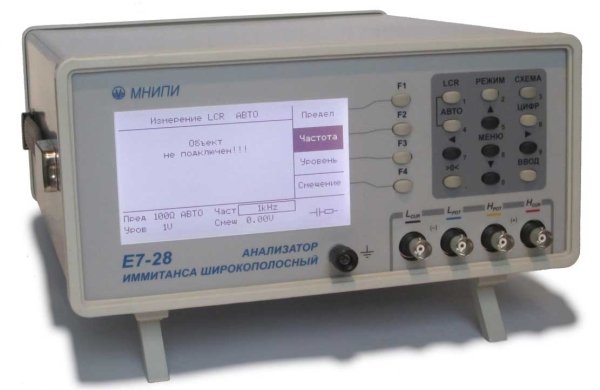

Назначение анализатора иммитанса Е7-28:
Анализаторы иммитанса широкополосные Е7-28 предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 10 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.
Особенности анализатора иммитанса Е7-28:
- Расширенный диапазон частот 25 Гц–10 МГц;
- Емкость (10-12...1) Ф;
- Индуктивность (10-9...103) Гн;
- Сопротивление (10-3...106) Ом;
- Проводимость (10-11...10) См;
- Добротность, фактор потерь 10-4...104;
- Угол фазового сдвига +0.001°...+90°;
- Интерфейс USB 2.0;
- Портативное питание.
Параметры измеряемые анализатором иммитанса Е7-28:
- Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
- Сp, Cs - емкость в параллельной, последовательной схеме замещения;
- Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
- Х - реактивное сопротивление в последовательной схеме замещения;
- G - активная проводимость в параллельной схеме замещения;
- В - реактивная проводимость в параллельной схеме замещения;
- tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
- Q - добротность;
- |Z| - модуль комплексного сопротивления;
- |Y|- модуль комплексной проводимости;
- δ - угол фазового сдвига комплексного сопротивления.
Технические характеристики
| Параметр | Значение |
| Диапазоны измеряемых величин | |
| Емкость Cs Cp | (10-12...1) Ф |
| Индуктивность Ls Lp | (10-9...103) Гн |
| Активное cопротивление Rs Rp | (10-3...106) Ом |
| Проводимость | (10-11...10) См |
| Добротность, фактор потерь | 10-4...104 |
| Угол фазового сдвига комплексного сопротивления | +0.001°...+90° |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Формат индкации | 5 десятичных разрядов |
| Габаритные размеры | 225x110x35 мм |
| Масса | 5 кг |
Комплект поставки
| № | Наименование | Количество |
| 1 | Анализатор иммитанса Е7-28 | 1 |
| 2 | Кабель сетевой | 1 |
| 3 | Устройство присоединительное УП-6 | 1 |
| 4 | Устройство присоединительное УП-5 | 1 |
| 5 | Кабель К-2 | 1 |
| 6 | Зажим «крокодил», 4 мм | 1 |
| 7 | Кабель интерфейсный | 1 |
| 8 | Кабель | 4 |
| 9 | Руководство по эксплуатации | 1 |
| 10 | Методика поверки | 1 |
