Назначение анализатора иммитанса Е7-29:

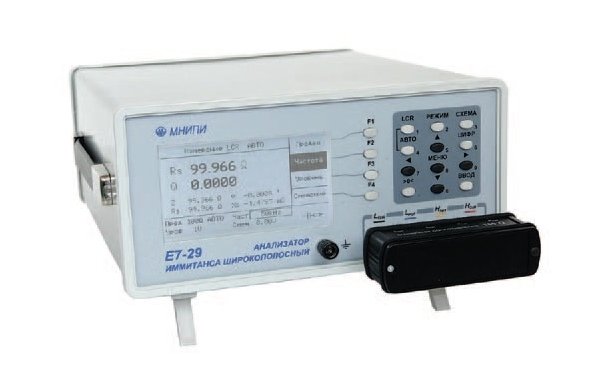

Анализатор иммитанса широкополосный Е7-29 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.2% в диапазоне частот от 50 кГц до 15 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.
Особенности анализатора иммитанса Е7-29:
- Интерфейс USB 2.0;
- Портативное питание;
- Жесткие условия эксплуатации.
Параметры измеряемые анализатором иммитанса Е7-29:
- Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
- Сp, Cs - емкость в параллельной, последовательной схеме замещения;
- Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
- Х - реактивное сопротивление в последовательной схеме замещения;
- G - активная проводимость в параллельной схеме замещения;
- В - реактивная проводимость в параллельной схеме замещения;
- tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
- Q - добротность;
- |Z| - модуль комплексного сопротивления;
- |Y|- модуль комплексной проводимости;
- δ - угол фазового сдвига комплексного сопротивления.
Технические характеристики
| Параметр | Значение |
| Диапазоны измеряемых величин | |
| Диапазон частот | 50 кГц - 15 МГц |
| Уровень измерительного сигнала | 40 мВ - 1 В |
| Напряжение смещения | 0 - 40 В |
| Емкость Cs Cp | (10-15...10-4) Ф |
| Индуктивность Ls Lp | (10-9...102) Гн |
| Активное cопротивление Rs Rp | (10-2...106) Ом |
| Проводимость | (10-4...4) См |
| Добротность, фактор потерь | 10-4...104 |
| Угол фазового сдвига комплексного сопротивления | +0.001°...+90° |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Формат индкации | 5 десятичных разрядов |
| Габаритные размеры | 225x110x35 мм |
| Масса | 5 кг |
