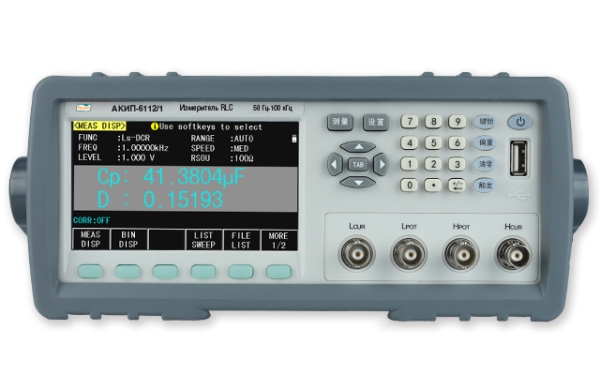

Измеритель иммитанса (RLC) АКИП-6112/1

Артикул: 1-384137

  • Диапазон частот: до 100 кГц;
  • Измерение 13 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току, ЭПС (ESR), проводимости (G, Y, B), ёмкости (С), индуктивности (L), тангенса угла потерь (D), добротности (Q), фазового сдвига °/rad (θ);
  •  Базовая погрешность: ± 0,05 %;
  • Макс. скорость измерения: 27 мс/ 90 мс/ 300 мс (быстро / средне / медленно);
  • Параллельная/ последовательная схема замещения;
  • Режим полярных координат: Z+фазовый сдвиг (θ)/ Y+фазовый сдвиг (θ);
  • Широкие функц. возможности по сбору и анализу информации;
  • Режим усреднение значения (2, 4, 8, 16, 32, 64, 128, 256);
  • Допусковый тест «Годен/ Негоден» (Pass/Fail) в режимах: «Δ-абсолютное значение / Δ-измерение / %»;
  • Табличные измерения (тест по 100 точкам «частота / уровень/ пост. смещение «напряжение - ток»);
  • Выбор пределов измерения: авто или ручной;
  • Автоматический контроль уровня тест-сигнала (ALC);
  • Цветной графический ЖК-дисплей, разрешение 6 разрядов;
  • Режимы калибровки: КЗ/ ХХ/ (Load);
  • Гнездо USB на передней панели для подключения flash-накопителя;
  • Интерфейсы: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик).

Особенности

  • Диапазон частот: до 100 кГц;
  • Измерение 13 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току, ЭПС (ESR), проводимости (G, Y, B), ёмкости (С), индуктивности (L), тангенса угла потерь (D), добротности (Q), фазового сдвига °/rad (θ);
  •  Базовая погрешность: ± 0,05 %;
  • Макс. скорость измерения: 27 мс/ 90 мс/ 300 мс (быстро / средне / медленно);
  • Параллельная/ последовательная схема замещения;
  • Режим полярных координат: Z+фазовый сдвиг (θ)/ Y+фазовый сдвиг (θ);
  • Широкие функц. возможности по сбору и анализу информации;
  • Режим усреднение значения (2, 4, 8, 16, 32, 64, 128, 256);
  • Допусковый тест «Годен/ Негоден» (Pass/Fail) в режимах: «Δ-абсолютное значение / Δ-измерение / %»;
  • Табличные измерения (тест по 100 точкам «частота / уровень/ пост. смещение «напряжение - ток»);
  • Выбор пределов измерения: авто или ручной;
  • Автоматический контроль уровня тест-сигнала (ALC);
  • Цветной графический ЖК-дисплей, разрешение 6 разрядов;
  • Режимы калибровки: КЗ/ ХХ/ (Load);
  • Гнездо USB на передней панели для подключения flash-накопителя;
  • Интерфейсы: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик).

Технические характеристики

Параметр АКИП-6112/1 АКИП-6112/2
Диапазон индикации параметра (при измерении)
Сопротивление (R, X, IZI) 0,00001 Ом … 99,9999 МОм
Проводимость (G, B, IYI) 0,00001 мкС … 99,9999 См
Ёмкость (C) 0,00001 пФ … 9,99999 Ф
Индуктивность (L) 0,00001 мкГн …99,9999 кГн
Добротность (Q) 0,00001 – 99999,9
Тангенс угла потерь (D) 0,00001 – 9,99999
Фазовый сдвиг (Z-qd) -179,999…+179,999 °
Фазовый сдвиг (Z-θr) -3,14159 рад ~ +3,14159 рад
Δ - % -99,999% ….+-99,999%
Сопротивление на постоянном токе (DCR) Нет 0,1 мОм …999,999 МОм
Погрешность изм. (базовая) ± 0,05 % - в режиме Медленно/ Средне (Slow / Med)
(R, Z, X, G, Y, B, L, C) ± 0,1 % - в режиме Быстро (Fast)
Пределы измерений
9 пределов (импеданс) Автовыбор (Auto), удержание (Hold) с дискретным изменением (INCR +/-), номинальный (Nom - для режима сортировки).
Тест сигнал
Частота тест-сигнала (F) (10 поддиапазонов) Фиксированные значения
50 Гц …100 кГц ( 34 номинала) 50 Гц …200 кГц ( 37 номиналов)
Тип тест-сигнала > Синусоидальный
Погрешность установки F ±0,01 %
Погрешность установки уровня U исп ±(10%×Уст.+ 2 мВ)
Тип тест-сигнала DCR * Нет ±2 В постоянно (импульсы f=5 Гц)
Индикация тестсигнала (monitor) U 10 мВ - 2 Вскз, разрешение 10 мВ (±3%*Изм.+0,5 мВ
I 50 мкА - 20 мА, разрешение 1 мкА (±3%*Изм. + 5мкА)
Выходной импеданс источника 30 / 50/ 100 Ом (переключаемый)
Запуск измерений Внутренний (автоматически), ручной, внешний, по шине (INT, MAN, EXT, BUS)
Постоянное смещение (DC BIAS)
Внутренний источник постоянного смещения Udc ± 5В (разрешение 10 мВ)
Idc ± 50 мА (разрешение 100 мкА)
Погрешность установки ± 0,5%+ 5 мВ
Внешний источник До ± 45 В, потребуется опция изм. адаптера U26008 (соединительная площадка)
Объём внутренней памяти 100 групп (профили тестирования); 65536 отсчетов (data/.csv)
Функции внутренней памяти Запись / считывание установленных параметров (настроек)
Внешний USB-диск Запись / считывание: файлы настройки (500), цифрового регистратора (Log - 1000), изображения экрана/ скриншоты (Bmp/ GIF/PNG - 1000)
Дополнительные функции
Режим «Таблица» Табличные значения измерений (10 шагов), Регулируемая задержка запуска 0…60с (разрешение 1мс)
Параметр для табл. измерений Частота, уровень тест-сигнала, пост. смещение (напряжение/ ток)
Графическая развертка Отображение на экране графика измеряемых параметров (100 точек)
Автовыбор параметра Режим «Auto LCZ»: Вкл / выкл
Зв. индикация Откл./ В допуске/ Вне допуска (для режима Pass/ Fail)
Режим сортировки 3 фиксирование номинала выборки (bins 1- bins 3/ NG, AUX)
Функция АРУ (ALC) Автоматический контроль уровня тест-сигнала (10мв – 1 В)
Дисплей
Тип ЖКИ Цветной (65.000 цв.), графическая TFT матрица
Разрядность шкалы 6 разрядов (макс. инд. 999.999)
Разрешение ЖКИ 480 ´ 272 точек (диагональ 11 см)
Режим индикации Абсолют. значение, D-измерение, D-измерение в %, Режим «Усреднение значения» (1, 2, 4, 8, 16, 32, 64, 128, 256)
Формат отображения ** Основной/ вспомогательный параметр (25 комбинаций) **
Мониторинг (Дополнительная индикация) 2 параметра (выбор): Ls, Lp, Cs, Cp, Rs, Rp, Z, Y, D, Q, θr, θ°,R, X, G, B
Скорость измерения (F≤10кГц) 27 мс / 90 мс / 300 мс (Fast/ Med/ Slow): 40 изм/с./ 10 изм./с / 3изм.с
Общие данные
Интерфейс RS-232(SCPI), USB (Host/ Device) , Handler (сортировщик)
Условия эксплуатации 0°С…40°С и относительная влажность до 90 %
Напряжение питания ~100- 242 В (±10 %), 47- 63 Гц (Pпотр. ≤20 Вт)
Габаритные размеры 235 x105 x 345 мм (с учетом защитного бампера)
Масса 2,5 кг

Примечечание * - в режиме DCR в качестве тест сигнала для используется постоянное напряжение ± 2В в виде последовательности разнополярных прямоугольных импульсов частотой 5 Гц. ** Отображаемые параметры: Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-DCR, Ls-D, Ls-Q, Ls-Rs, DCR, Ls-DCR, Z-θr, Z-θd, R-X, Rp-Q, Rs-Q, Y-θr, Y-θd, G-B.

Комплект поставки

Наименование Количество
1 Измеритель RLC АКИП-6112/1 1
2 4-х проводной измерительный кабель кельвин с 2-я «крокодилами» U26011 1
3 Сетевой шнур питания 1
4 Руководство по эксплуатации на CD - диске 1
