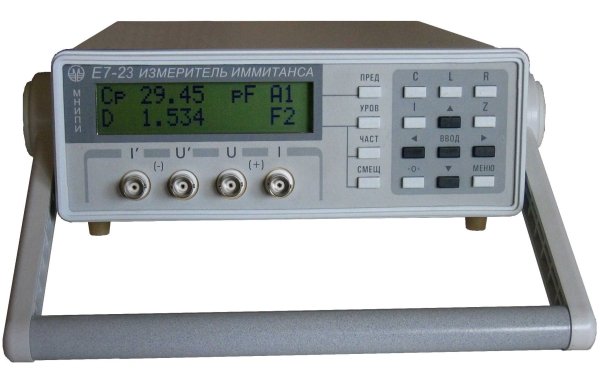

Измеритель иммитанса СУПЕРТЕХПРИБОР Е7-23

Прибор среднего класса точности. Предназначен для измерения параметров иммитанса (сопротивления, проводимости, емкости, индуктивности, добротности, тангенса угла потерь, модуля комплексного сопротивления, угла фазового сдвига комплексного сопротивления и тока утечки) электрорадиоэлементов (ЭРЭ) на частотах 100 Гц, 1 кГц, 10 кГц при синусоидальном напряжении и при представлении параметров объектов параллельной и последовательной двухэлементной схемой замещения.

• Двухстрочный индикатор
• 4-х разрядная индикация измеряемых величин
• Автоматический и ручной выбор пределов измерения
• Два уровня измерительного сигнала
• Режим усреднения
• Функция допускового контроля
• Интерфейс RS-232С
• Жесткие условия эксплуатации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочие частоты 0,1 , 1  и 10 кГц

Погрешность установки рабочих частот ± 0,02%

Уровни измерительного сигнала (среднее квадратичное значение) 0,04;1 В

Диапазон измеряемых параметров:

• проводимость (10^-9 ÷ 10) См
• сопротивление (10^-4  ÷ 10⁸) Ом
• емкость (10^-14 ÷ 10^-1) Ф
• индуктивность (10^-8 ÷ 10⁴) Гн
• добротность, тангенс угла потерь 10^-3 ÷ 10³
• угол фазового сдвига комплексного сопротивления  -180,0º ÷ 179,9 º
• ток утечки (10^-7 ÷ 10^-3) А

Погрешность измерений 0,15%

Время одного измерения (без времени выбора предела измерений), £ 60, 600 мс, 6 с

Напряжение смещения на измеряемом объекте (0 ÷ 63) В

Выходное сопротивление источника измерительного сигнала: 100 ± 20 Ом

Масса (кг): 3,5  Габариты (мм): 90х265х317
