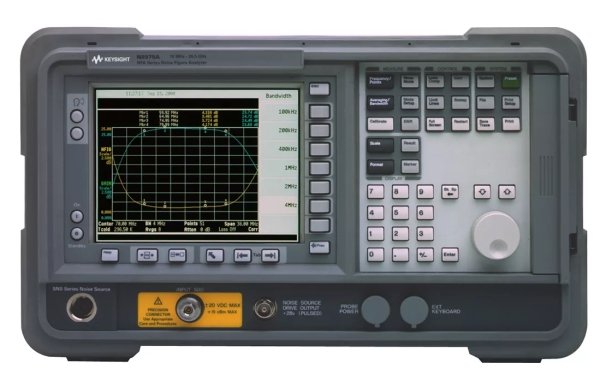

Измеритель коэффициента шума и коэффициента усиления серии NFA Agilent Technologies N8975A

Артикул: 1-8553

Диапазон частот: от 10 МГц до 3,0 ГГц, от 3,0 до 26,5 ГГц

• Простота измерения параметров усилителей и преобразователей частоты
• Высокая точность и повторяемость результатов измерения, обусловленная малой погрешностью прибора
• Моноблочные анализаторы до 26,5 ГГц (и выше, на заказ)
• Дополнительные источники шума упрощают измерительную установку и повышают точность

 Независимо от того, работает ли конструктор с системами, подсистемами, узлами или дискретными радиоэлементами, каждая составляющая вносит определенный уровень шума, который влияет на характеристики устройства в целом. Путем измерения и уменьшения коэффициента шума можно добиться преимуществ разрабатываемого устройства перед конкурентами. Технические решения Agilent в области измерения коэффициента шума обеспечивают быстрое получение точных и повторяющихся результатов как в лабораторных, так и в производственных условиях.

 Измерители коэффициента шума и коэффициента усиления NFA

N8973A, N8974A, N8975A Источник шума ENR
 Коэффициент шума Диапазон измерения  от 4 до 7 дБ  от 12 до 17 дБ  от 20 до 22 дБ
   от 0 до 20 дБ  от 0 до 30 дБ  от 0 до 35 дБ
Предел погрешности приборов
 N8973A/74A/75A (от 10 МГц до 3,0 ГГц)  ±< 0,05 дБ  ±< 0,05 дБ  ±< 0,1 дБ
 N8974A/75A (>3,0 ГГц)  ±< 0,15 дБ  ±< 0,15 дБ  ±< 0,2 дБ
 Коэффициент усиления 1 Диапазон измерения
от −20 дБ до +40 дБ
 Предел погрешности    ±< 0,17 дБ

 Скорость измерения 2 (номинальная) для серии Agilent NFA

Модель
Диапазон частот 8 усреднений 64 усреднения
N8973A от 10 МГц до 3,0 ГГц
N8974A от 10 МГц до 3,0 ГГц
  от 3,0 до 6,7 ГГц
N8975A от 10 МГц до 3,0 ГГц
  от 3,0 до 26,5 ГГц
N8975AZ-K40 от 26,5 до 40 ГГц
N8975AZ-K50 от 36,5 до 50 ГГц
N8975AZ-K63 от 50 до 63,5 ГГц
N8975AZ-K75 от 61,5 до 75 ГГц
N8975AZ-K88 от 75 до 88,5 ГГц
N8975AZ-K98 от 86,5 до 100 ГГц
N8975AZ-K99 от 96,5 до 110 ГГц

1 При ширине полос измерения менее 4 МГц и расстоянии между точками измерения менее 3 МГц предел погрешности коэффициента усиления может измениться максимум до ±0,7 дБ.
2 Уточненные значения коэффициента шума и усиления, измеренные на ослабителе 3 дБ при повторном цикле развертки 101 точки от 600 МГц до 1,0 ГГц (или от 4,0 до 6,0 ГГц) при ширине полосы измерения 4 МГц.

 AT_N8973A_pic

Встроенный цветной дисплей с диагональю 17 см обеспечивает одно: или
полиэкранное отображение результатов одновременного измерения
коэффициента усиления и коэффициента шума.

 Серия NFA: получение исчерпывающих характеристик

Анализаторы шумов серии NFA дают новые возможности, позволяющие упростить проведение испытаний как при выполнении исследовательских работ, так и в процессе производства. Простота работы с этими приборами дает возможность инженерно-техническому персоналу быстро и правильно выполнять сложные испытания, просматривать результаты измерений в различных форматах, выводить результаты на печать или запоминать их на диске. С помощью ограничительных линий на экране значительно упрощаются допусковые испытания.

  Серия SNS: обеспечение полноты измерений

Источники шума серии SNS дополняют приборы серии NFA, упрощая измерительные установки и повышая точность измерений. Вместо ручной загрузки калибровочных коэффициентов избыточного коэффициента шума (ИКШ) в анализатор шумов данные ИКШ запоминаются электронным способом в источнике шума и автоматически загружаются при его подключении к анализатору. Источники шума серии SNS могут также измерять температуру окружающей среды, обеспечивая поддержание самой высокой точности измерений.

 Серия 346А/B/C:

Источники шума серии 346 работают вместе с измерителями коэффициента шума серии NFA и анализаторами спектра серии PSA при выполнении точных и надежных измерений коэффициента шума. Каждый источник шума серии 346 имеет уникальные калибровочные значения ИКШ на заданных частотах. Эти значения напечатаны на этикетке источника шума и могут быть вручную введены в NFA или PSA. Кроме того, эти данные содержатся на дискете, поставляемой с источником шума, для быстрого ввода в NFA или PSA. Источники шума серии 346 предназначены для выполнения измерений в широком диапазоне частот (от 10 МГц до 50 ГГц), значений ИКШ (от 4,4 до 20 дБ) и с различными типами соединителей.

 Встроенные измерения коэффициента шума с наилучшей в отрасли точностью

Уникальный метод калибровки при измерении коэффициента шума в анализаторах цепей серии PNA-Х (с опцией 029) использует модуль электронной калибровки ECal для настройки импеданса с целью устранения эффектов, связанных с неполным согласованием в источнике, обеспечивая точные измерения коэффициента шума усилителей с импдансом 50 Ом. Точность измерения превосходит точность измерителей коэфициента шума, использующих метод Y-фактора, или анализаторов спектра. При одном подключении к усилителю анализаторы цепей серии PNA-X обеспечивают быстрые и высоточные измерения S-параметров, компрессии коэффициента усиления и фазы, интермодуляционных искажений, гармоник и т. д.
