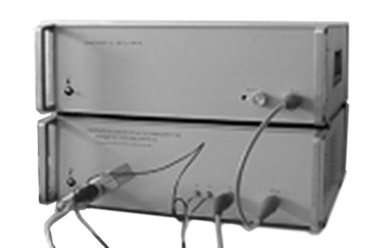

Измеритель комплексных коэффициентов передачи и отражения Р4-70

Артикул: 1-352995

  • измерение коэффициента стоячей волны по напряжению (КСВН)  или модуля и фазы коэффициента отражения;
  • измерение модуля и фазы коэффициента передачи (ослабления и усиления);
  • одновременное наблюдение и измерение АЧХ и ФЧХ коэффициентов передачи и отражения;



Предназначен для исследования, настройки и испытания  СВЧ узлов, используемых в  радиоэлектронике,связи,приборостроении,  измерительной  технике, посредством наблюдения амплитудно–частотных (АЧХ) и фазо-частотных характеристик (ФЧХ)  коэффициентов передачи и коэффициента стоячей волны по напряжению (КСВН), а также полных входных сопротивлений коаксиальных сверхвысокочастотных (СВЧ) устройств на экране ЭВМ с цифровым  отсчетом измеряемых величин.

Измеритель позволяет производить

  • измерение коэффициента стоячей волны по напряжению (КСВН)  или модуля и фазы коэффициента отражения;
  • измерение модуля и фазы коэффициента передачи (ослабления и усиления);
  • одновременное наблюдение и измерение АЧХ и ФЧХ коэффициентов передачи и отражения;
  • запись результатов измерения в файл;
  • вывод результатов измерения в цифровом и графическом виде на принтер;
  • сравнение АЧХ и ФЧХ двух узлов.

Измеритель состоит из генератора-синтезатора частот (ГКЧ), преобразователя аналого-измерительного   (ПАИ) преобразователя частот, ЭВМ и внешних СВЧ узлов.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики

Значение (диапазон)

Диапазон рабочих частот, ГГц

от 1,5 до 18

Полоса перестройки, ГГц

от 4·10-3 Fкон до 16,5

Диапазон измерения:

модуля коэффициента отражения (Г)

КСВН (Кстu)

модуля коэффициента передачи (А), дБ

фазы коэффициента передачи и отражения, градус



от 0 до 1

от 1 до 2

от + 30 до  -60

от 0 до ± 180

Основные погрешности измерения:

частоты, %

модуля коэффициента отражения ,Г

  • в канале 7/3,04 мм
  • в канале 3,5/1,52 мм

КСВН, %,

  • в канале 7/3,04 мм
  • в канале 3,5/1,52 мм

модуля коэффициента передачи, А, дБ

фазы коэффициента отражения, град

  • в канале 7/3,04 мм



  • в канале 3,5/1,52 мм



фазы коэффициента передачи, град





±0,001



± (0,10· Г2+0,016)

± (0,12· Г2+0,020)



± 3,2·КстU

±4·КстU

± (0,03 |А| + 0,5)



± {2,5+ 0,75 · (КстU +1)/(КстU -1)} или ±  (0,9/ Г + 6Г)

±{3,7+0,8·( КстU +1)/(КстU -1)} или ±(1,1/Г+8Г)

± (5 + 0,1 |А|)

Волновое сопр. измерительного тракта,Ом

50

Измерительный канал, мм

III (7/3,04 мм); IX(3,5/1,52мм), по ГОСТ Р51914

Условия эксплуатации

Группа 1.1 УХЛ

ГОСТ  РВ 20.39.304

Г, А, КстU  – измеряемые значения модулей коэффициентов отражения, передачи и КВСН

Габариты(мм), масса(кг): генератор (ГКЧ) – 486х173х505; 34,5;  преобразователь (ПАИ) – 486х173х505; 25

Заменяет: Р4-53
