Измеритель КСВН и ослаблений Р2-142

Измеритель КСВН и ослаблений Р2-142

Измеритель КСВН и ослаблений Р2-142
Диапазон частот 17,44…37,5 ГГц
Предназначен для измерения скалярных параметров СВЧ четырехполюсников в диапазоне 17.44…37.5 ГГц.

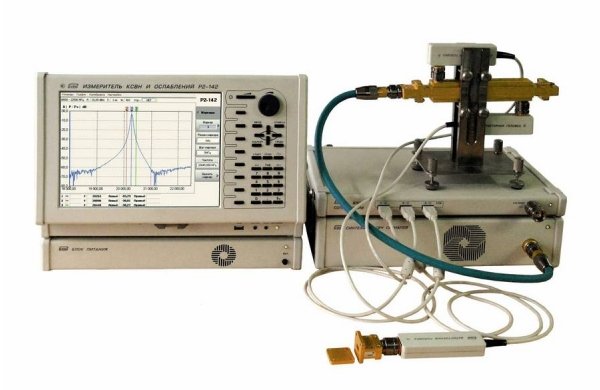

Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимого, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частоты, измерительного модуля и внешних СВЧ узлов.

Технические характеристики:
• Диапазон частот 17,44… 37,5 ГГц.
• Измерительный СВЧ тракт: волноводный 11×5,5 мм и 7,2×3,4 мм.
• Динамический диапазон измеряемых ослаблений более 70 дБ.
• Погрешность измерения ослаблений: + (0,35 + 0,015 | Ах |) дБ, где I Ах | - измеряемое ослабление в дБ.
• Уровень мощности тестового сигнала 10 мВт.
• Прямое измерение мощности СВЧ сигнала от +16 дБ/мВт до -60 дБ/мВт с индикацией результата в мВт или дБ/мВт.
• Погрешность измерения КСВН: от 1,05 до 5,0 + 4 К%.
• Высокая точность установки и поддержания частоты 0.3•10–7 за год.
• Автоматическая калибровка линейности детекторных головок встроенным калибратором.
• Развитая система автоматических калибровок позволяет сохранять метрологические параметры прибора при межповерочном интервале 1 год.
• Многоуровневая система самодиагностики ускоряет процесс технического обслуживания.
• локи прибора объединены скоростным интерфейсом USB 2,0 под управлением ОС Windows ХР.
• Базовый прибор Р2-142 имеет в комплекте поставки СВЧ узлы на 2 сечения волноводных измерительных трактов. Варианты поставки Р2-142/1 и Р2-142/2 обеспечивают измерения в одном тракте: 11х5,5 мм или 7,2х3,4 мм, соответственно.
• Измерительная система Р2-142 незаменима при измерении параметров узкополосных фильтров и иных СВЧ устройств, где высокая точность установки/отсчета частоты и предельный динамический диапазон измерения играют решающую роль.

Основные технические характеристики:
• Рабочие условия эксплуатации:
температура окружающего воздуха от 0 до +40оС;
относительная влажность до 90% при температуре +25оС;
атмосферное давление 630…800 мм рт. ст.;
напряжение питающей сети 220 ± 22 В и частотой 50 ± 1 Гц. -
• Мощность, потребляемая системой от сети питания 200 ВА.
• Масса измерительной системы (общий вес) не более 17,5 кг. • Габаритные размеры:
персонального компьютера - 360х230х100 мм (в транспортном положении);
системного источника питания - 360х230х50 мм.
измерительного модуля - 360х230х35 мм;
синтезатора частот - 360х230х80 мм;
