Измеритель мощности М3-56

Артикул: 1-17312



• Диапазон частот 0-17,85 ГГц
• Диапазон измерения среднего значения мощности 10 мВт - 20 мВт
• Максимально допустимое значение средней мощности в течение 3 мин: не более 15 Вт
• Максимальное значение импульсной мощности при длительности импульсов 10 мкс: не более 1,5 кВт
• СВЧ тракт: коаксил 7/3, 04, 50 Ом
• КСВН в диапазоне до 3 ГГц: не более 1,15
• КСВН в диапазоне 3 ГГц до 12 ГГц: не более 1,3
• КСВН в диапазоне д12 ГГц до 17,85 ГГц: не более 1,4



Измеритель мощности М3-56

При помощи этих приборов можно с высокой точностью измерять мощность синусоидальных сигналов и среднее значение мощности имнульсно-модулированных СВЧ сигналов в коаксиальных и волноводных трактах.

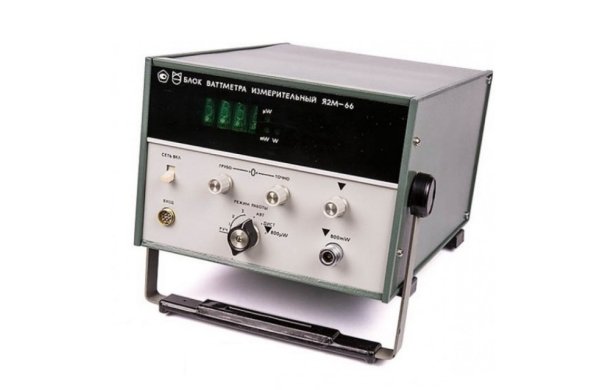

Каждый ваттметр состоит из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ мощности. Измерительный блок с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля. Имеет выход на самописец и ЦПМ.
Принцип действия ваттметров основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе приемного преобразователя термоЭДС.
Особенностью ваттметров является то, что при работе в течение длительного времени нет необходимости в перекалибровке. Управление работой ваттметров может осуществляться вручную, полуавтоматически и дистанционно.
Могут использоваться в составе автоматизированных измерительных систем.

Основные данные М3-56
• Диапазон частот 0-17,85 ГГц
• Диапазон измерения среднего значения мощности 10 мВт - 20 мВт
• Максимально допустимое значение средней мощности в течение 3 мин: не более 15 Вт
• Максимальное значение импульсной мощности при длительности импульсов 10 мкс: не более 1,5 кВт
• СВЧ тракт: коаксил 7/3, 04, 50 Ом
• КСВН в диапазоне до 3 ГГц: не более 1,15
• КСВН в диапазоне 3 ГГц до 12 ГГц: не более 1,3
• КСВН в диапазоне д12 ГГц до 17,85 ГГц: не более 1,4
• Погрешность измерения среднего значения мощности:
в диапазоне частот до 12 ГГц: не более ± 4%
в диапазоне частот выше 12 ГГц: не более ± 6%
• Калибратор мощности постоянного тока: 80 мВт с погрешностью не более ± 0,25%
• Выход на внешние устройства: аналоговый 0 - 3,0 В, цифровой выход, дистанционное управление
• Диапазон рабочих температур от -30оС до +50оС
• Питание прибора: 220 В, 50 Гц, 400 Гц, 115 В, 50 Гц, 400Гц
• Потребляемая мощность: не более 35 В*А
• Габариты измерительного блока 228х120х303 мм
• Габариты приемного преобразователя 225х240х322 мм
• Масса измерительного блока не более 7,5 кг
Масса приемного преобразователя не более 0,75 кг
• Основная погрешность измерения (δ) ваттметров (без учета погрешности рассогласования и погрешности дополнительных переходов) не превышает значении, рассчитанных по формулам:
δ = ±[4+0,1(Рк/Рх-1)] % (0 -12 ГГц);
δ = ±[6+0,1(Рк/Рх-1)] % (12 -37,5 ГГц)
