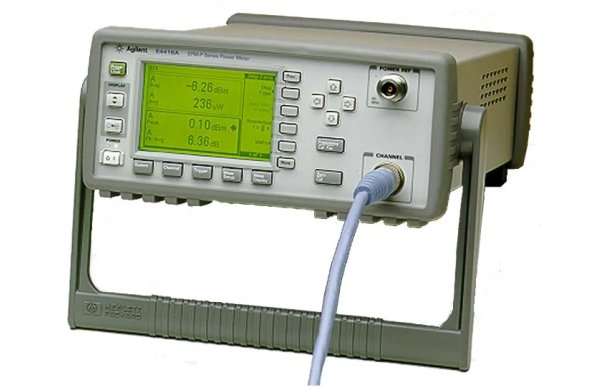

Измеритель мощности (пиковая и средняя, одноканальный) Agilent Technologies E4416A

Артикул: 1-7260

• Измерение пиковой, средней мощности и отношения пиковой к средней мощности
• Измерение мощности с временным стробированием
• Программное обеспечение для анализа импульсов и статистического анализа
• Высокая скорость измерений через GPIB (до 1000 отсчетов в секунду для Е4416А с преобразователями мощности Е9320)
• Полоса частот видеотракта (модуляции) 5 МГц
• Возможность работы со всеми преобразователями мощности серии Е и серии 8480

• Измерение пиковой, средней мощности и отношения пиковой к средней мощности
• Измерение мощности с временным стробированием
• Программное обеспечение для анализа импульсов и статистического анализа
• Высокая скорость измерений через GPIB (до 1000 отсчетов в секунду для Е4416А с преобразователями мощности Е9320)
• Полоса частот видеотракта (модуляции) 5 МГц
• Возможность работы со всеми преобразователями мощности серии Е и серии 8480

 Всеобъемлющие измерения для сигналов TDMA, CDMA и W-CDMA

Е4416А и Е4417А представляют одно: и двухканальные измерители мощности с высокими техническими характеристиками. Вместе с первичными преобразователями пиковой и средней мощности Е932х они представляют экономичное, одноблочное решение для измерения пиковой, средней мощности и отношения пиковой к средней мощности, а также для измерений с временным стробированием мощности сигналов со сложными форматами модуляции, характерными для современных и будущих систем беспроводной связи. Стробированные измерения выполняются с использованием развитых возможностей запуска, таких как запуск внешним ТТЛ совместимым сигналом. Одновременно может выполняться до четырех измерений с временным стробированием.

 Высокая скорость измерения без компромисса с точностью и повторяемостью

Сокращение времени испытаний повышает продуктивность и эффективность производства. Разработанные для использования в настольном варианте и в составе автоматизированного испытательного оборудования (ATE), измерители мощности серии EPM-P совместно с преобразователями Е9320 при использовании интерфейса GPIB обеспечивают скорость измерений до 1000 правильных отсчетов в секунду. Непрерывная дискретизация сигнала с частотой 20 МГц обеспечивает точное представление набора параметров, определяющих форматы сложной модуляции в полосе до 5 МГц.

 Программное обеспечение анализатора “Agilent EPM-P”

Программное обеспечение “Agilent EPM-P Analyzer”, разработанное в среде VEE, работает через GPIB на персональном или портативном компьютере и обеспечивает измерения статистических характеристик, мощности, частоты и временных параметров, которые требуются для сигналов CDMA и TDMA. Когда измеритель мощности находится под управлением программы, все его функции и ранее сделанные установки не действуют, поскольку программа игнорирует их. Эта исполняемая программа VEE на компакт-диске поставляется бесплатно в составе стандартной комплектации всех измерителей мощности EPM-P. Она поставляется также с программой инсталляции VEE.

 Низкая стоимость владения прибора

Межповерочный интервал для измерителей мощности серии EPM-P составляет два года. Они полностью совместимы с преобразователями мощности серий 8480 и Е. Это способствует сохранению капиталовложений и дает дополнительный выбор для обычных измерений средней мощности. Индивидуальная установка начала и длительности интервала стробирования позволяет измерять среднюю, пиковую мощность и отношение пиковой к средней мощности. Например, при сигнале GSM это можно использовать для измерения средней мощности в пределах от 5 до 95% длительности пакета, или для измерения пиковой мощности и спадания уровня импульса.

 Технические характеристики

Диапазон частот: от 9 кГц до 110 ГГц, в зависимости от преобразователя
Пределы измерения мощности: от минус 70 до +44 дБм, в зависимости от преобразователя
Динамический диапазон собственно преобразователя мощности
• Преобразователи серии 8480: 50 дБ максимум
• Преобразователи мощности непрерывного сигнала Е-серии: 90 дБ
• Преобразователи средней мощности Е:серии Е9300: 80 дБ максимум
• Преобразователи пиковой и средней мощности Е-серии Е9320:
– 85 дБ максимум (непрерывный режим)
– 75 дБ максимум (пиковый режим)
Отображаемые единицы измерения
• Абсолютные: Ватт или дБм (dBm)
• Относительные: Процент или дБ (dB)
Разрешающая способность отображения: 1,0; 0,1; 0,01; 0,001 дБ на логарифмической шкале или от 1 до 4 значащих разрядов на линейной шкале, по выбору
Характеристики измерений
• Виды измерений: средняя мощность, пиковая мощность, отношение пиковая/средняя мощность, измерение между двумя моментами времени (временное стробирование)
• Программное обеспечение анализатора: статистический анализ и анализ импульсов
• Усреднение: усреднение от 1 до 1024 отсчетов
Модуляционная полоса: 5 МГц максимум (устанавливается измерителем и зависит от преобразователя)
Инструментальная погрешность
• Абсолютная:
– логарифмическая шкала: ±0,02 дБ; линейная шкала: ±0,5%
• Относительная:
– логарифмическая шкала: ±0,04 дБ; линейная шкала: ±1,0%
Погрешность временной базы: 0,1%
Источник запуска: внутренний, внешний ТТЛ, GPIB, RS:232/422
Характеристики дискретизации
• Частота дискретизации: 20 МГц, непрерывная
• Метод дискретизации: синхронная периодическая
Мощность калибровочного сигнала 1 мВт: относится к измерителям мощности серии ЕРМ

 Информация для заказа

34131А Жесткий транспортный ящик
34161А Сумка для принадлежностей
34141А Мягкий футляр для переноски, желтого цвета
Е9288А Кабели для работы с преобразователями Е9320 1,5метра (5 футов)
Е9288В Кабели для работы с преобразователями Е9320 3 метра (10 футов)
Е9288С Кабели для работы с преобразователями Е9320 10 метров (31 фут)
11730А Кабели для работы только с преобразователями серии 8480, Е441х и Е9300 1,5метра (5 футов)
11730В Кабели для работы только с преобразователями серии 8480, Е441х и Е9300 3метра (10 футов)
11730С Кабели для работы только с преобразователями серии 8480, Е441х и Е9300 6,1метра (20 футов)
11730D Кабели для работы только с преобразователями серии 8480, Е441х и Е9300 15,2метра (50 футов)
11730Е Кабели для работы только с преобразователями серии 8480, Е441х и Е9300 30,5метра (100 футов)
11730F Кабели для работы только с преобразователями серии 8480, Е441х и Е9300 61метр (200 футов)
