Особенности
- Измерение постоянного и переменного напряжения (DCV/ ACV – 6 пределов), постоянного и переменного тока (DCA/ ACA – 18 пределов), частоты U/I, коэффициента мощности (PF), коэффициент амплитуды (CF), электрической мощности (активной, полной, реактивной), фазового сдвига, анализ гармонических составляющих напряжения UH и тока IH (до 50-й гармоники);
- Измерение ср.кв. значения сигналов произвольной формы (True RMS);
- Измерение по входу: до 500 Вскз/ 20 Аскз (800 Впик/ 200 Апик);
- Базовая погрешность ±0,1 %;
- Изолированные входы U/ I на задней панели;
- Измерение 26 параметров (по мощности (W) – 6 параметров, по току (А) – 10 параметров, по напряжению (V) – 10 параметров ): мощность до 16 кВт (активная/ P, реактивная/ Q и полная/ S), коэффициент мощности (PF), CF коэффициент амплитуды U/I (крест-фактор Icf/ Ucf), пусковой ток (Inrush) и др.;
- Одновременная индикация измерений (4 параметра): напряжение, ток, мощность, коэффициент мощности (PF), частота U/I, фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI), гармоники и др.;
- Встроенный цифровой регистратор: Uскз, Iскз, P(Вт), Pf, UTHD, ITHD (DataLogger – 256 отсчетов);
- Измерение бросков пускового тока (Inrush);
- Режим измерения с.к.з./ min/ max, усреднение (1…64), пикового значения (Ipk+ , Ipk- , Upk+, Upk-);
- Поддержка внешних трансформаторов тока/ напряжения (CT/ PT) для расширения диапазона измерений;

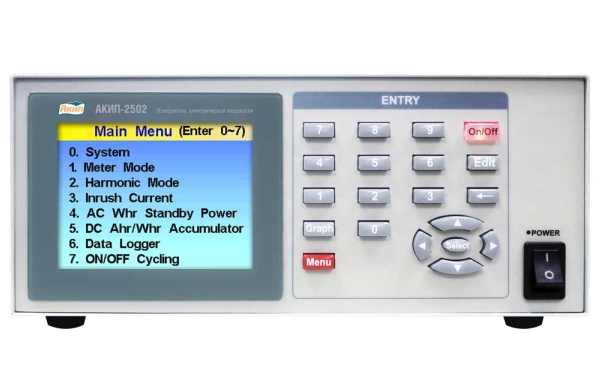

- Графический цветной ЖК-дисплей (диаг. 9 см, разреш. 320 x 240): отображение измеряемых значений, гистограмм и графиков параметров;
- Соответствие требованиям МЭК 62301 (standby power);
- Опции: интерфейс (USB, GPIB, RS-232, LAN – один одновременно), тестовая площадка AC (9942), тестовая площадка режима DC (9943)
Технические характеристики
| Параметр | Значение |
| Напряжение ACV/DCV (UСКЗ, UПИК+ / UПИК-, UМАКС/ UМИН, UГАРМ) | |
| Пределы измерения | 20/ 40/ 80 Впик (ручной или автовыбор); 200/ 400/ 800 Впик (ручной или автовыбор) |
| Разрешение | 0,001/ 0,001/ 0,01 В; 0,01/ 0,01/ 0,1 В |
| Входной импеданс | > 100 кОм; > 1 МОм |
| Максимальное входное напряжение | 800 Впик., 500 Вср.кв. |
| Погрешность измерения | ± 0,1% (Uизм. + Uк), где Uк - предел измерения (для с.к.з./ rms); ± 0,5% (Uизм. + Uк), где Uк - предел измерения (для пик. зн./peak) |
| ТОК ACA/ DCA (IСКЗ, IПИК+ / IПИК-, IМАКС/ IМИН, IГАРМ) | |
| Диапазоны (10 Ω) | 2/ 4/ 8/ 20/ 40/ 80 мАпик (ручной или автовыбор) |
| Разрешение | 0,1 / 0,1 / 1 / 1 /1 / 10 мкА |
| Диапазоны (1 Ω) | 200/ 400/ 800 мАпик (ручной или автовыбор) |
| Разрешение | 10/ 10/ 100 мкА |
| Диапазоны (0,04 Ω) | 2/ 4/ 8 Апик (ручной или автовыбор) |
| Разрешение | 0,1/ 0,1/ 1 мА |
| Диапазоны (0,005 Ω) | 10/ 20/ 40/ 50/ 100/ 200 Апик (ручной или автовыбор) |
| Разрешение | 1/ 1/ 1/ 1/ 10/ 10 мА |
| Максимальный входной ток | 200 Апик. (длит. 25 мс)/ 20Аср.кв. (непрерывно) |
| Внешний вход (СТ): Входной импеданс; Входной диапазон; К. трансф. |
10 кОм; 0….+/- 2,5 Впик; 1,00 ….10.000,00 |
| Погрешность измерения | ± 0,1% (Uизм. + Uк), где Uк - предел измерения (для с.к.з./ rms); ± 0,5% (Uизм. + Uк), где Uк - предел измерения (для пик. зн./peak) |
| Коэффициент амплитуд UCF, ICF (пик-коэффициент, пик-фактор / CF) | |
| Диапазон | 0,0000 ... 9,9999 |
| Погрешность измерения | ± 0,5% (Измерение + К), где К - предел измерения |
| Диапазон | 80 мВт … 16.000 Вт (Uдиап. х Iдиап.) |
| Максимальное разрешение | 0,0001 мкВт (0,03 Вт в интеграционном режиме ожидания/ standby) |
| Режим измерения | Измерение ср.квадратического значения (RMS) |
| Погрешность измерения | ± 0,2% (Ризм. ± Рк), где Pк - предел измерения |
| Коэффициент мощности (PF) | |
| Диапазон | ± 0,001 – 1,000 |
| Максимальное разрешение | 0,001 |
| Погрешность измерения | ± 1% (Pf измерения + от диапазона, соотв. для U и I) |
| Частота | |
| Диапазон | DC (пост. U/I), 20 Гц...1000 Гц |
| Разрешение | 0,1 Гц |
| Погрешность измерения | ± 0,1 Гц |
| Общие характеристики | |
| Дисплей | Цветной графический ЖК-дисплей (TFT, 320 x 240), диагональ 9 см |
| Встроенный регистратор | 256 отсчетов, скорость выборки: 0,2 с/ 0,5с/ / 1 с/ 2 с/ 5 с/ 10 с |
| Режекторный фильтр | 50 кГц (с функцией - включение / выключение) |
| Измерение | Средние квадратные значения сигналов произвольной формы (True RMS) |
| Интерфейс | USB, GPIB, RS-232, LAN (опция – 1 на выбор) |
| Потребляемая мощность | 50 ВА |
| Рабочая температура | 5…40 С° (относительная влажность 20…80%) |
| Напряжение питания | 100…230 В, 50 / 60Гц |
| Габаритные размеры | 304 х 213 х 99 мм |
| Масса | 5 кг |
