Измеритель нелинейных искажений С6-11

Артикул: 1-16438

• Диапазон частот при измерении коэффициента гармоник (Кг) 20 Гц-200 кГц
при измерении напряжения 20 Гц - 1 МГц
• Поддиапазон частот 20-199,9 Гц: ±(0,05 Кгп + 0,05)
Свыше 199,9 Гц-19,9 кГц: ±(0,05 Кгп + 0,02), ±(0,04 Uu++ 5*10-5)
Свыше 19,9-199,9 кГц: ±(0,1 Кгп+0,1)
Свыше 199,9-1000 кГц: ±(0,06 Uп + 5*10-5)

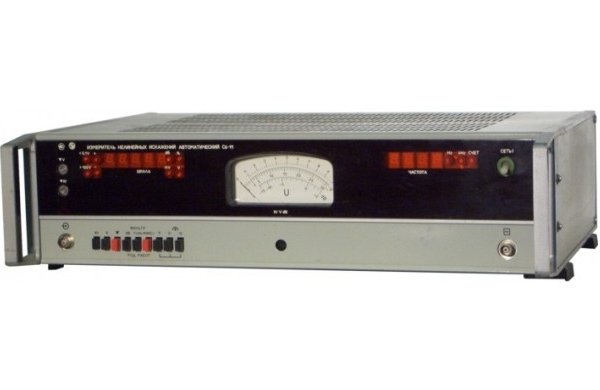

Измеритель нелинейных искажений С6-11

С6-11 предназначен для автоматического измерения коэффициента нелинейных искажений и среднеквадратических значений напряжения исследуемых сигналов.
В приборе автоматизированы операции настройки на частоту основной гармоники, калибровки и переключения пределов измерения.
Работа прибора основана на принципе измерения среднеквадратического напряжения высших гармоник при калиброванном входном сигнале, соответствующем 100% искажений.
Отличительной особенностью прибора является применение двухкаскадного автоматического режекторного фильтра, управляемого цифровым кодом с помощью реле, связанных с матрицами проводимостей и емкостей селективных цепей. Управляющий цифровой код вырабатывается электронно-счетным частотомером и блоком автоматики.


Общие параметры
Диапазон частот при измерении коэффициента гармоник (Кг) 20 Гц-200 кГц
при измерении напряжения 20 Гц - 1 МГц
Поддиапазон частот 20-199,9 Гц: ±(0,05 Кгп + 0,05)
Свыше 199,9 Гц-19,9 кГц: ±(0,05 Кгп + 0,02), ±(0,04 Uu++ 5*10-5)
Свыше 19,9-199,9 кГц: ±(0,1 Кгп+0,1)
Свыше 199,9-1000 кГц: ±(0,06 Uп + 5*10-5)
