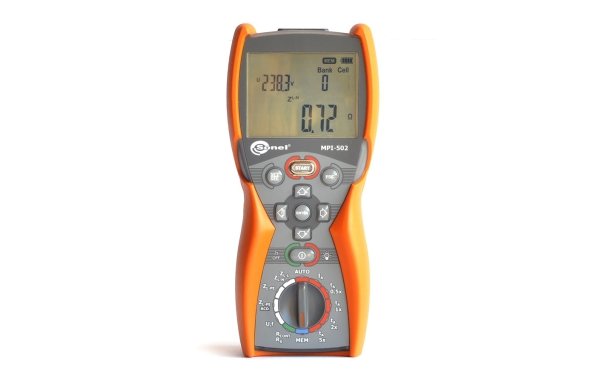

Измеритель параметров электробезопасности электроустановок Sonel MPI-502

Артикул: 1-345135

  • силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
  • времени отключения сети при срабатывании УЗО;
  • сопротивления защитного заземления;
  • напряжения прикосновения относительно номинального дифференциального тока;
  • сопротивления защитных проводников;
  • электрического сопротивления малым током;




Основные характеристики:

Измерители параметров электробезопасности электроустановок MPI-502 предназначены для измерения:
  • действующего значения фазного и междуфазного напряжения переменного тока;
  • частоты переменного тока
  • полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
  • силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
  • силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
  • времени отключения сети при срабатывании УЗО;
  • сопротивления защитного заземления;
  • напряжения прикосновения относительно номинального дифференциального тока;
  • сопротивления защитных проводников;
  • электрического сопротивления малым током;
Для вычисления:
  • активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»
  • силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Для контроля:
  • целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для запоминания и передачи в компьютер:
  • данных измерений и вычислений;

Назначение и область применения:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Гарантия: 36 месяцев
Номер в Госреестре: 44170-10
Класс защиты: IV 300В (III 600 В) согласно PN-EN 61010-1, IP67
Температурный диапазон: 0...+50 °C
Габариты ШxВxГ: 220×98×58 мм
Масса: около 1 кг

Индекс: WMRUMPI502



Основные технические характеристики MPI-502

«е.м.р.» — единица младшего разряда

Измерение действующего значения напряжения переменного тока (True RMS)

ДиапазонРазрешениеПогрешность основная
0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.)
300…500 В 1 В ± (2 %U + 2 е.м.р.)

  • Диапазон частоты 45…65 Гц


Измерение частоты

ДиапазонРазрешениеПогрешность основная
45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)

  • Диапазон напряжения: 50…500В


Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-04)
ДиапазонРазрешениеПогрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом

  • Номинальное напряжение работы UnL-N / UnL-L:220/380 В, 230/400 В, 240/415 В;

  • Рабочий диапазон напряжений: 180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L )

  • Номинальная частота сети fn: 50 Гц, 60 Гц;

  • Рабочий диапазон частоты: 45 ... 65 Гц;

  • Максимальный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс);

Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
ДиапазонРазрешениеПогрешность основная
0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.) от Zs
20...199,9 Ом 0,1 Ом

  • Расчет и отображение для Zs< 200 Ом


Измерение ожидаемого тока короткого замыкания I k

ДиапазонРазрешениеОсновная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA


Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)

Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557: 0,51...1999 Ом (для измерительного провода 1,2 м)
Диапазон отображенияРазрешениеОсновная погрешность
0…19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.)
200…1999 Ом 1 Ом

  • Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
  • Номинальное рабочее напряжение Un: 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 180…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц;
  • Контроль правильности соединения зажима PE при помощи электрода касания.


Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

ДиапазонРазрешениеПогрешность основная
0...19,99 Ом 0,01 Ом ± (6% Zs + 10 е.м.р.) от Zs
20...199,9 Ом 0,1 Ом ± (6% Zs + 5 е.м.р.) от Zs

  • Расчет и отображение для величины Zs< 200 Ом


Показания тока короткого замыкания Iк

Диапазон отображенияРазрешениеОсновная погрешность
0,058…1,999 A 0,001 A Определяется по основной погрешности полного
сопротивления петли короткого замыкания
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 кA 0,01 кA
20,0…24,0 кA 0,1 кA


Измерение параметров отключения УЗО

  • Номинальное напряжение работы Un: 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 180…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц.


Измерение времени отключения tA УЗО

Тип выключателяУстановка кратностиДиапазон измеренияРазрешениеОсновная погрешность
Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
1 IΔn
2 IΔn 0…150 мс
5 IΔn 0…40 мс
Селективный 0,5 IΔn 0..500 мс
1 IΔn
2 IΔn 0…200 мс
5 IΔn 0…150 мс

* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателяДиапазон измеренияРазрешениеТок измеренияОсновная погрешность
10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
300 мA 1 Ом..166 Ом 120 мA
500 мA 1 Ом..100 Ом 200 мA
1000 мA 1 Ом..50 Ом 400 мA


Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

ДиапазонРазрешениеНоминальный токОсновная погрешность
0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
10..99,9 В 0..15% UB


Измерение тока отключения IA для синусоидального дифференциального тока

Выбранный номинальный ток выключателяДиапазон измеренияРазрешениеТок измеренияОсновная погрешность
10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
30 мA 9,0..30,0 мA
100 мA 33..100 мA 1 мA
300 мA 90..300 мA
500 мA 150..500 мA
1000 мA 330..1000 мA

  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения …………………………. макс. 3200 мс.


Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока

Выбранный номинальный ток выключателяДиапазон измеренияРазрешениеТок измеренияОсновная погрешность
10 мA 4,0..20,0 мA 0,1 мA 0,4 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 12,0..42,0 мA 0,4 × IΔn..1,4 × IΔn ±10 % IΔn
100 мA 40..140 мA 1 мA
300 мA 120..420 мA
500 мA 200..700 мA

  • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
  • Время протекания тока измерения .......................................... макс. 3200 мс.


Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом
ДиапазонРазрешениеОсновная погрешность
0,00…19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.)
20,0…199,9 Ом 0,1 Ом
200…400 Ом 1 Ом

  • Напряжение на открытых зажимах: 4…9 В;
  • Исходящий ток при R < 2 Ом: мин. 200 мA;
  • Компенсация сопротивления измерительных проаодников;
  • Измерение двунаправленным током.


Измерение активного сопротивления малым током

ДиапазонРазрешениеОсновная погрешность
0,00…199,9 Ом 0,1 Ом ± (3% R + 3 е.м.р.)
200…2000 Ом 1 Ом

  • Напряжение на открытых зажимах: 4…9 В;
  • Исходящий ток < 8 мA;
  • Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
  • Компенсация сопротивления измерительных проводов.



Дополнительные технические характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP67
Питание измерителя батарейки 4x1,5 В LR6 АА или аккумуляторные батареи NiMH 4x1,5 В LR6 АА
Температура хранения -20…+70°C
Температура рабочая 0…+50°C
Время до самовыключения устанавливается в меню прибора
Количество измерений Z, RE или RCD (для щелочных батареек) >3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных батареек) >2000
Память результатов измерения 990 ячеек, 10000 результатов
Интерфейс Беспроводной интерфейс OR-1 (USB)










Стандартная комплектация:

 КоличествоИндекс
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO 1 WAADAWS05
Беспроводной интерфейс OR-1 (USB) 1 WAADAUSBOR1
Зажим «Крокодил» изолированный красный K02 1 WAKRORE20K02
Зонд острый с разъемом «банан» голубой 1 WASONBUOGB1
Зонд острый с разъемом «банан» красный 1 WASONREOGB1
Крепеж «Свободные руки» 1 WAPOZUCH1
Провод измерительный 1,2 м с разъемами «банан» голубой 1 WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый 1 WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Ремень для переноски прибора 1 WAPOZSZE4
Футляр М6 1 WAFUTM6
Элемент питания алкалиновый 1,5V AA LR6 1 #

Дополнительная комплектация:

 Индекс
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» WAADAWS01
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J WAADATWR1J
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Провод измерительный 10 м с разъемами «банан» красный WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный WAPRZ020REBB
Провод измерительный 5 м с разъемами «банан» красный WAPRZ005REBB
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» #
Соединитель электрический-адаптер AGT-16C WAADAAGT16C
Соединитель электрический-адаптер AGT-16P WAADAAGT16P
Соединитель электрический-адаптер AGT-16T WAADAAGT16T
Соединитель электрический-адаптер AGT-32C WAADAAGT32C
Соединитель электрический-адаптер AGT-32P WAADAAGT32P
Соединитель электрический-адаптер AGT-32T WAADAAGT32T
Соединитель электрический-адаптер AGT-63P WAADAAGT63P
Элемент питания алкалиновый 1,5V AA LR6 #
