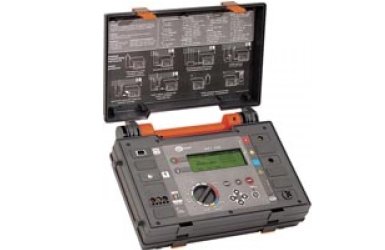

Измеритель параметров электробезопасности электроустановок Sonel MPI-508 купить по низким ценам в интернет-магазине, характеристики, описание

Основные характеристики:

Измерители параметров электробезопасности электроустановок MPI-508 предназначены для измерения:

действующего значения фазного и междуфазного напряжения переменного тока;
частоты переменного тока
полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
времени отключения сети при срабатывании УЗО;
сопротивления защитного заземления;
напряжения прикосновения относительно номинального дифференциального тока;
напряжения переменного тока помех;
сопротивления защитных проводников;
электрического сопротивления малым током;
сопротивления электроизоляции.
измерения и регистрации переменного тока и напряжения, частоты, мощности (полной, активной, реактивной), а также cosφ

Для вычисления:

активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Для контроля:

целостности (наличия) нулевого и защитного проводников (до начала измерений).

Для проверки:

последовательности чередования фаз и перекоса фаз по напряжению.

Для запоминания и передачи в компьютер:

данных измерений и вычислений;

Назначение и область применения:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Гарантия: 36 месяцев

Номер в Госреестре: 44170-10

Класс защиты: III 300 В согласно PN-EN 61010-1, IP54

Температурный диапазон: 0...+ 40 °C

Габариты ШxВxГ: 295×95×222 мм

Масса: 2,2 кг

Индекс: WMRUMPI508

Основные технические характеристики MPI-508

«е.м.р.» — единица младшего разряда

Измерение напряжения

Диапазон	Разрешение	Погрешность основная
0…440 В	1 В	± (2 U + 2 е.м.р.)

Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50…440В

Измерение переменного тока (True RMS)

Диапазон	Разрешение	Погрешность основная *
0,0…99,9 мА	0,1 мА	± (5% I + 3 е.м.р.)
100…999 мА	1 мА	± (5% I )
1,00…9,99 A	0,01 A
10,0…99,9 A	0,1 A
100…999 A	1 A

Номинальная частота сети f_n: 50Гц, 60 Гц

* - Погрешность токоизмерительных клещей учитывается отдельно

Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

Диапазон [Вт], [ВА], [вар]	Разрешение [Вт], [ВА], [вар]	Погрешность основная *)
0,00…9,99	0,01	± (7% S + 10 е.м.р.)
10,0…99,9	0,1	± (7% S + 5 е.м.р.)
100…999	1	± 7% S
1,00 к…9,99 к	0,01 к
10,0 к…99,9 к	0,1 к
100 к…440 к	1 к

Диапазон напряжений: 0…440 В;
Диапазон токов: 0…1000 A;
Номинальная частота сети f_n: 50 Гц, 60 Гц;
Число фаз измеряемой цепи: 1;
Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01);

*) U: 50…440 В, I: 10 мA…1000 A; погрешность токоизмерительных клещей учитывается отдельно.

Измерение полного сопротивления петли короткого замыкания Z_L-PE, Z_L-n, Z_L-L

Измерение полного сопротивления петли Z_s
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Z_s + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Номинальное напряжение U_nL-N / U_nL-L: 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В

Рабочий диапазон напряжений: 100 ... 250 В (для Z_L-PE и Z_L-N) или 100 ... 440 В (для Z_L-L )

Номинальная частота сети f_n: 50 Гц, 60 Гц;

Рабочий диапазон частоты: 45 ... 65 Гц;

Максимальный ток (для 400 В): 40 А (10 мс);

Контроль правильности зажима РЕ при помощи электрода касания (для Z_L-PE)

Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Z_s + 5 е.м.р.)
20,0...199,9 Ом	0,1 Ом	± (5% Z_s + 5 е.м.р.)

Расчет и отображение для Z_s< 200 Ом

Измерение ожидаемого тока короткого замыкания I _k

Диапазон отображения	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Рассчитывается на основании погрешности для петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без срабатывания выключателя УЗО)

Измерение сопротивления петли короткого замыкания Z_s
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)

Диапазон отображения	Разрешение	Основная погрешность
0…19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Z_s+ 5 е.м.р.)
200…1999 Ом	1 Ом	± (6% Z_s+ 5 е.м.р.)

Не вызывает срабатывания выключателей УЗО с I_Δn≥ 30 мA;
Номинальное напряжение U_n: 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений: 100…264 В;
Номинальная частота сети f_n: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц;
Контроль правильности соединения зажима PE при помощи электрода касания.

Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s

Диапазон отображения	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)
20,0..199,9 Ом	0,1 Ом	± (6% Z_s+ 5 е.м.р.)

Расчет и отображение для величины Z_s< 200 Ом

Показания тока короткого замыкания I_к

Диапазон отображения	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Рассчитывается на основании погрешности для петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение параметров отключения УЗО

Номинальное напряжение U_n: 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений: 100…250 В;
Номинальная частота сети f_n: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц.

Измерение времени отключения УЗО t_A

Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 I_Δn	0..300 мс	1 мс	± (2% t_A+ 2 е.м.р.)
	1 I_Δn	0..300 мс
	2 I_Δn	0…150 мс
	5 I_Δn	0…40 мс
Селективный	0,5 I_Δn	0..500 мс
	1 I_Δn	0..500 мс
	2 I_Δn	0…200 мс
	5 I_Δn	0…150 мс

Точность установки дифференциального тока:
для 1* I _Δn, 2* I_Δn и 5* I_Δn…………………………………………………………… 0..8%;
для 0,5* I_Δn……………………………………………………………………………. -8..0%.

Измерение сопротивления защитного заземления R_E

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% R_E ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм	0,01 кОм	12 мА	0…+10% R_E ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% R_E ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA

Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току

Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*I_Δn	0..10% U_B ± 5 е.м.р.
10..99,9 В	0,1 В	0,4*I_Δn	0..15% U_B

Измерение тока отключения I_A для синусоидального дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × I_Δn..1,0 × I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA	0,1 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA

Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения …………………………. макс. 3200 мс.

Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,4 × I_Δn..2,0 × I_Δn	±10 % I_Δn
30 мA	12,0..30,0 мA	0,1 мA	0,4 × I_Δn..1,4 × I_Δn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA

Возможно измерение для положительных или отрицательных полупериодов вынужденного тока утечки;
Время протекания тока измерения ............................ макс. 3200 мс.

Измерение целостности цепи и сопротивления низким напряжением

Измерение целостности защитных и компенсационных соединений током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон	Разрешение	Основная погрешность
0,00…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…400 Ом	1 Ом

Напряжение на открытых зажимах: 4…7 В;
Исходящий ток при R < 2 Ом: мин. 200 мA;
Компенсация сопротивления измерительных проводов;
Измерения для тока обеих поляризаций.

Измерение целостности цепи малым током

Диапазон	Разрешение	Основная погрешность
0,00…19,99 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
200…2000 Ом	1 Ом	± (3% R + 3 е.м.р.)

Напряжение на открытых зажимах: 4…7 В;
Исходящий ток < 7 мA;
Звуковой сигнал для измеряемого сопротивления < 30 Ом;
Компенсация сопротивления измерительных проводов.

Измерение сопротивления изоляции
Диапазон измерения согласно PN-EN 61557-2:
- для U_N = 250 В: 250 кОм...1 ГОм
- для U_N = 500 В: 500 кОм...2 ГОм
- для U_N = 1000 В: 1 МОм...3 ГОм

Диапазон отображения для U_n= 250В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…1000 MОм	1 MОм

Диапазон отображения для U_n= 500В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…1999 MОм	1 MОм

Диапазон отображения для U_n= 1000В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% R_ISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…1999 MОм	1 MОм
2,00…3,00 ГОм	0,01 ГОм	± (4% R_ISO+ 6 е.м.р.)

Напряжения измерения: 250 В, 500 В и 1000 В;
Точность подачи напряжения (R_obc [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
Обнаружение опасного напряжения перед замером;
Разрядка измеряемого объекта;
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
Измерение напряжения на клеммах +R_ISO, -R_ISO в диапазоне: 0..440 В.

Последовательность фаз

Указания последовательности фаз: соответствующая, несоответствующая;
Диапазон напряжений сети U_L-L: 90…440 В (45…65 Гц);
Отображение величины межфазных напряжений.

Регистратор напряжения и переменного тока

Регистрация напряжения U_L-n: 0…440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER);
Диапазон регистрации частоты: 45…65 Гц;
Регистрация тока (параметры как для измерения тока);
Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности);
Выбор интервала между пробами: 1…99 с (с шагом 1сек);
Число измерений: 40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности);
Отображаемые величины: средняя, максимум, минимум и отношение % к номинальной величине.

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP54
Питание измерителя	пакет аккумуляторов NiMH SONEL 7,2 V или элементы питания алкалиновые LR14 (5 шт)
Температура хранения	-20…+60°C
Температура рабочая	0…+40°C
Время до самовыключения	120 секунд
Количество измерений Z, R_E или RCD (для щелочных элементов питания)	>3000 (2 измерения / минуту)
Количество измерений R_ISO или R_CONT (для щелочных элементов питания)	>2000
Дисплей	графический 192×64 точек
Память результатов измерения	990 ячеек, 10000 записей
Интерфейс	USB

Стандартная комплектация:

	Количество	Индекс
Аккумуляторная батарея NiMH SONEL-05 7,2V	1	WAAKU05
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	1	WAADAWS01
Зажим «Крокодил» изолированный жёлтый K02	1	WAKROYE20K02
Зажим «Крокодил» изолированный красный K02	1	WAKRORE20K02
Зарядное устройство для аккумуляторов Z3, модель SYS1319-3012	1	WAZASJZ3
Зонд острый с разъемом «банан» голубой	1	WASONBUOGB1
Зонд острый с разъемом «банан» желтый	1	WASONYEOGB1
Зонд острый с разъемом «банан» красный	1	WASONREOGB1
Кабель последовательного интерфейса USB	1	WAPRZUSB
Кабель сетевой	1	WAPRZLAD230
Провод измерительный 1,2 м с разъёмами «банан» чёрный	1	WAPRZ1X2BLBB
Провод измерительный 1,2 м с разъемами «банан» голубой	1	WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый	1	WAPRZ1X2YEBB
Ремни «Свободные руки»	1	WAPOZSZE1
Футляр L2	1	WAFUTL2

Дополнительная комплектация:

	Индекс
Аккумуляторная батарея NiMH SONEL-05 7,2V	WAAKU05
Адаптер AutoISO-1000A	WAADAAISO10A
Адаптер WS-02 с сетевой вилкой UNI-SCHUKO	WAADAWS02
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J	WAADATWR1J
Клещи измерительные C-3	WACEGC3OKR
Провод измерительный 10 м с разъемами «банан» красный	WAPRZ010REBB
Провод измерительный 20 м на катушке с разъёмами «банан» красный	WAPRZ020REBBSZ
Провод измерительный 5 м с разъемами «банан» красный	WAPRZ005REBB
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	#
Соединитель электрический - адаптер AC-16	WAADAAC16
Соединитель электрический-адаптер AGT-16C	WAADAAGT16C
Соединитель электрический-адаптер AGT-16P	WAADAAGT16P
Соединитель электрический-адаптер AGT-16T	WAADAAGT16T
Соединитель электрический-адаптер AGT-32C	WAADAAGT32C
Соединитель электрический-адаптер AGT-32P	WAADAAGT32P
Соединитель электрический-адаптер AGT-32T	WAADAAGT32T
Соединитель электрический-адаптер AGT-63P	WAADAAGT63P

Наименование	Цена	Кол-во	Стоимость	Удалить
Ваша корзина пока пуста. Вы можете добавить в нее товар, кликнув по иконке "Купить" возле каждого товара. Чтобы добавить еще единицу товара, кликните по иконке повторно либо перейдите в корзину и отредактируйте количество товара.
