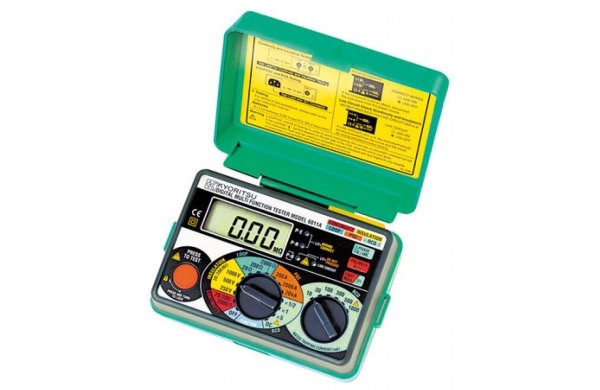

KEW6011А включает в себя 5 различных функций: измерение сопротивления изоляции, тестер прозвонки, измерение контурного сопротивления, измерение тока короткого замыкания и тестер срабатывания УЗО элементов. Полностью соответствует требованиям IEC61557.
Назначение измерителя KEW6011A
- Световая индикация наличия напряжения в измеряемой цепи
- Индикация величины напряжения в сети при измерении сопротивления петли фаза – ноль
- Автоматическая разрядка электрических зарядов, сохранившихся в цепи после проведения измерений
- Индикация правильности подключения измерительных проводов к исследуемой цепи
- Автоматическое отключение прибора в случае перегрева внутренних схем
- Низкое значение тестового тока позволяет избежать срабатывания УЗО
- Позволяет тестировать УЗО чувствительные к постоянному току
- Возможность рассчитать напряжение прикосновения
- Автоматически вычитает сопротивление соединительных проводов из результата измерения сопротивления проводников
Особенности
- Автоматическое сохранение данных на дисплее до следующего измерения
- Переключение полярности в режиме измерения сопротивления проводников
- Выбор начальной фазы тестового тока
- Низкий потребляемый ток
- Индикация разряда питающих батарей
- Автоматическое отключение прибора после окончания измерений
Комплектация измерителя KEW6011A
- Измеритель KEW6011A
- Ремень и сумка для переноски прибора и принадлежностей
- Руководство по эксплуатации
Прозвонка цепи
- Диапазон измерения: 20/200 Мом (автоматически)
- Тестовое напряжение: > 6 В
- Тестовый ток: > 200 мА DC
- Погрешность: ± 1,5 %
Измерение сопротивления изоляции
- Тестовое напряжение: 250/500/1000 В DC
- Напряжение разомкнутого контура: 250 В + 40% - 0% / 500 В + 30% - 0% / 1000 В + 20% - 0%
- Номинальный ток: > 1 мА
- Диапазон измерения: 20/200 Мом (автоматически)
- Погрешность: ± 1,5 %
Измерение контурного сопротивления
- Номинальное напряжение (DC): 230В+10 %-15 % 50 Гц; 230В+10 %-15 % 50 Гц; 230В+10 %-15 % 50 Гц
- Номинальный испытательный ток при внешнем контурном сопротивлении 0 Ом: 25 А / 15 мА / 15 мА
- Предел допускаемой относительной погрешности: ±(3%+ 4 ед.мл.р.); ±(3%+ 8 ед.мл.р.); ±(3%+ 4 ед.мл.р.)
RCD измерение
- Номинальное напряжение: 230В АС + 10% - 15% (50 Гц)
- Диапазон токов срабатывания УЗО: ×1/2:10, 30, 100, 300, 500, 1000 мА; ×1:10, 30, 100, 300, 500, 1000 мА; ×5:10, 30, 100, 300 мА (макс. ток 1 А)
- Макс. время срабатывания: ×1/2×1:2000 мс
- Быстрое срабатывание: 150 мА (длительность 40 мс)
- Измерение при постоянном токе: 30 мА
- Погрешность: ± 10% от тестового тока при 230 В; ± 1 % для времени срабатывания
Измерение параметров УЗО
- Номинальное напряжение: 230 В АС + 10% - 15% (50 Гц)
- Диапазон токов срабатывания УЗО: × 1/2: 10, 30, 100, 300, 500 мА; × 1: 10, 30, 100, 300, 500 мА
- Макс. время срабатывания: ×1/2 × 1: 2000 мс
- Быстрое срабатывание: 150 мА (длительность 50 мс)
- Измерение при постоянном токе : 10, 30, 100, 300 мА (2000 мс), 500 мА (200 мс)
- Автотестирование: Пилообразное нарастание от 20% через 10% до 110% от выбранного тестового тока
- Погрешность: ± 4% от тестового тока при 230 В; ± 2% для времени срабатывания
Измерение тока короткого замыкания
- Номинальное напряжение: 230 В АС +10% -15% (50Гц)
- Диапазон измерения: 200/2000/20000 А
- Тестовый ток: 15 мА (для диапазона 200А); 25 А (для диапазона 2000/20000 А)
- Погрешность: Зависит от сопротивления контура
Общие данные
- Источник питания: 6 батарей типа R6 или LR6
- Габаритные размеры: 1080 г130 х 183 х 100 мм
- Масса: 1080 г
