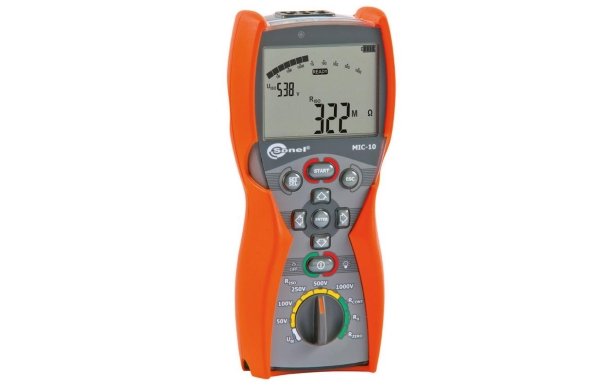

Назначение и область применения измерителя параметров электроизоляции MIC-10:
MIC-10 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм.
MIC-10 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Основные характеристики измерителя параметров электроизоляции MIC-10:
- измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250 В, 500В, 1000В;
- измерение сопротивления изоляции до 10 ГОм;
- звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости;
- постоянная индикация измеряемого сопротивления или тока утечки;
- автоматическая разрядка емкости кабеля после окончания измерения изоляции;
- измерение напряжения переменного и постоянного тока до 600 В;
- измерение емкости кабеля (в процессе измерения сопротивления изоляции);
- измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
- низковольтное измерение активного сопротивления;
- контроль целостности электрических цепей;
- измерение напряжения переменного и постоянного тока.
Технические характеристики
| Диапазон | Разрешение | Основная погрешность |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА (TRUE RMS) | ||
| 0,0...299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300...600 В | 1 В | ±(2% и. в. + 2 е. м. р.) |
| Диапазон частоты: 45...65 Гц | ||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ | ||
| Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм…250,0 МОм | ||
| Диапазон для UN = 50 В | Разрешение | Основная погрешность |
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...250,0 МОм | 0,1 МОм | |
| Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм…500,0 МОм | ||
| Диапазон для UN = 100 В | Разрешение | Основная погрешность |
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...500,0 МОм | 0,1 МОм | |
| Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм…2,000 ГОм | ||
| Диапазон для UN = 250 В | Разрешение | Основная погрешность |
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...2,000 ГОм | 0,001 ГОм | |
| Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм…5,00 ГОм | ||
| Диапазон для UN = 500 В | Разрешение | Основная погрешность |
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
| Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм…10,00 ГОм | ||
| Диапазон для UN = 1000 В | Разрешение | Основная погрешность |
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
| 5,00...10,00 ГОм | 0,01 ГОм | |
| ИЗМЕРЕНИЕ ЕМКОСТИ | ||
| Диапазон | Разрешение | Основная погрешность |
| 1...999 нФ | 1 нФ | ±(5% и. в. + 5 е. м. р.) |
| 1,00...9,99 мкФ | 0,01 мкФ | |
| Измерение только в процессе измерения RISO | ||
| НИЗКОВОЛЬТНОЕ ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ | ||
| Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА | ||
| Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом | ||
| Диапазон | Разрешение | Основная погрешность |
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
| - Напряжение на разомкнутых измерительных проводниках: 8 В; - Выходной ток при R< 2 Ом: мин. 200 мA; - Компенсация сопротивления измерительных проводников; - Измерение двунаправленным током |
||
| Измерение активного сопротивления малым током | ||
| Диапазон | Разрешение | Основная погрешность |
| 0,0...199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) |
| 200...1999 Ом | 1 Ом | |
| - Напряжение на разомкнутых измерительных проводниках: 8…16 В; - Выходной ток > 10 мA; - Звуковая индикация при сопротивлении < 30 Ом ±10%; - Компенсация сопротивления измерительных проводников |
||
| ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Параметр | Значение | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 | |
| Степень защиты корпуса согласно PN-EN 60529 | IP67 | |
| Питание измерителя | 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA) | |
| Температура хранения | –20...+70° C | |
| Рабочая температура | -10...+50° C | |
| Габаритные размеры | 220×100×60 мм | |
| Масса измерителя | около 0,6 кг | |
| Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» | ||
Комплект поставки
| № | Наименование | Описание | Фото | Количество | Индекс |
| 1 | MIC-10 - измеритель параметров электроизоляции | MIC-10 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 10 ГОм. |  |
1 | WMRUMIC10 |
| 2 | Зажим «Крокодил» изолированный черный K01 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. |  |
1 | WAKROBL20K01 |
| 3 | Зонд острый с разъемом «банан» красный | Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". |  |
1 | WASONREOGB1 |
| 4 | Зонд острый с разъемом «банан» черный | Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". |  |
1 | WASONBLOGB1 |
| 5 | Крепеж «Свободные руки» | Данный крепеж предназначен для подвешивания измерителя. Используется совместно с приборами: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502. |  |
1 | WAPOZUCH1 |
| 6 | Провод измерительный 1,2 м с разъёмами «банан» чёрный | Предназначен для проведения измерений до 1000 В. |  |
1 | WAPRZ1X2BLBB |
| 7 | Провод измерительный 1,2 м с разъемами «банан» красный | Предназначен для проведения измерений до 1000 В. |  |
1 | WAPRZ1X2REBB |
| 8 | Ремень для переноски прибора M1 | Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502 |  |
1 | WAPOZSZE4 |
| 9 | Футляр М6 | Предназначен для упаковки и транспортировки приборов: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502, LKZ-700. |  |
1 | WAFUTM6 |
| 10 | Элемент питания алкалиновый 1,5V AA LR6 | Входит в стандартную комплектацию. При выборе поставщиков для комплектования приборов элементами питания на первом месте - качество. | 4 | # |
