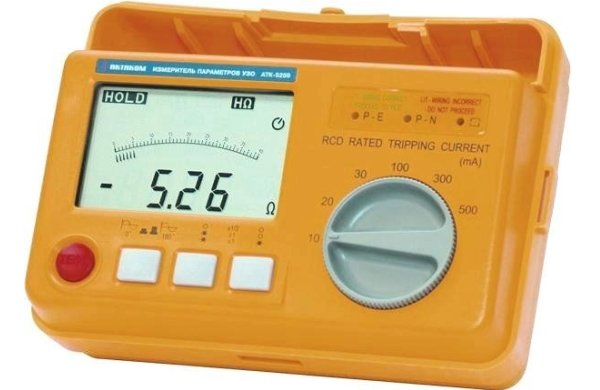

Измеритель параметров УЗО AKTAKOM АТК-5259
Прибор предназначен для проверки работоспособности устройств защитного отключения (УЗО).
| Основные характеристики |
| Прибор способен проводить измерения тока и времени отключения УЗО типа АС в диапазоне 10...500 мА |
| Установка кратности номинального тока при измерении времени срабатывания 0.5; 1; 5 |
| Тестирование устройств защитного отключения с характеристиками: однофазные; обычного и селективного типа |
| Выбор полярности начальной фазы тестового сигнала в диапазоне 0-180 градусов |
| Три светодиодных индикатора отражают состояние подключения и визуально предупреждают о неправильном подключении фазы или нейтрали |
| При перегреве испытательного резистора срабатывает автоматическое выключение |
| Безопасное измерение напряжения |
| Звуковой сигнал оповещает об окончании измерения |
| Прибор помещен в корпус из упругой пластмассы |
| Технические характеристики |
| Погрешность при измерении сети питания ±(2% + 2 е. м. р.) |
| Диапазон измерения сопротивления петли «Фаза-Нуль» 0,1 Ом…2 кОм |
| Погрешность при измерении сопротивления ±2% + 3 единицы в диапазоне 1…20 Ом |
| Испытательный ток 25 А при сопротивлении 20 Ом |
| Дисплей ЖКИ 3½ разряда |
| Время проведения испытания 20 мс |
| Удержание показаний при отключении от сети около 1 с |
| Индикация превышения границ диапазона измерения |
| Индикация перегрева прибора |
| Выход за рамки выбранного диапазона: на экране отображается «ОL» |
| Превышение по температуре высвечивается на экране |
| Напряжение питания 230 В ±10% с частотой 50 Гц |
| Рабочие условия эксплуатации 0...+40 °С, относительная влажность не более 85% |
| Габаритные размеры: 200х140х95 мм |
| Масса 800 г |
| Габаритные размеры в упаковочной таре 190х85х200, вес 1,2 кг. |
Комплектность
| • Прибор • Кабель питания • Внешний пробник заземления |
Дополнительная комплектация
| • Универсальный набор АСА-2907 для работы с токовыми клещами • Измерительный кабель PTL904-1 • Измерительный кабель PTL904-2 • Измерительный кабель PTL904-3 • Измерительный кабель PTL904-4 • Измерительный кабель PTL904-5 • Измерительный кабель PTL907-1 • Измерительный кабель PTL907-2 • Измерительный кабель PTL908-1 • Измерительный кабель PTL908-2 • Измерительный кабель PTL908-3 • Зажим типа крокодил АСА-2106 • Зажим типа крокодил PTL909-5 • Вилка-адаптер АСА-2308 • Магнитный адаптер АСА-2207 • Минищуп АСА-2364 • Гнездо-адаптер АСА-2104 • Кейс герметичный 37-1 • Подробный каталог "Элементы приборных устройств" |
