Измеритель поверхностного сопротивления Москвичка ИПС-1

Артикул: 4-385662

Прибор ИПС-1 предназначен для измерения электрического сопротивления:

  •  антистатических рабочих поверхностей, стеллажей, тележек и сидений на соответствие ГОСТ IEC 61340-2-3;
  •  антистатических напольных покрытий – ГОСТ IEC 61340-4-1;
  •  антистатической одежды – ГОСТ IEC 61340-4-9;
  •  антистатической рабочей поверхности и точки  заземления согласно нормам по организации заземления персонала «Сотрудник-браслет» по ГОСТ IEC 61340-4-6-2019.



Прибор ИПС-1 предназначен для измерения электрического сопротивления:

  •  антистатических рабочих поверхностей, стеллажей, тележек и сидений на соответствие ГОСТ IEC 61340-2-3;
  •  антистатических напольных покрытий – ГОСТ IEC 61340-4-1;
  •  антистатической одежды – ГОСТ IEC 61340-4-9;
  •  антистатической рабочей поверхности и точки  заземления согласно нормам по организации заземления персонала «Сотрудник-браслет» по ГОСТ IEC 61340-4-6-2019.

Прибор выполняет измерения сопротивления поверхности методом прямого измерения, в соответствии с требованиями ГОСТ Р50499. В этом случае поверхностное сопротивление определяется как частное от деления значения постоянного напряжения, приложенного между двух электродов на поверхности образца, на значение тока между электродами в данное время после включения тока без учета возможной поляризации электродов. Метод измерения также соответствует требованиям ГОСТ IEC 61340-5-1-2019; ГОСТ IEC TR 61340-5-2-2021. Применяется в ESD-аудите (ЭСР-аудите) помещений, мебели, лабораторной одежды, напольных покрытий при производстве микро- и радиоэлектроники, фармацевтики и в других сферах, где недопустимо статическое напряжение.

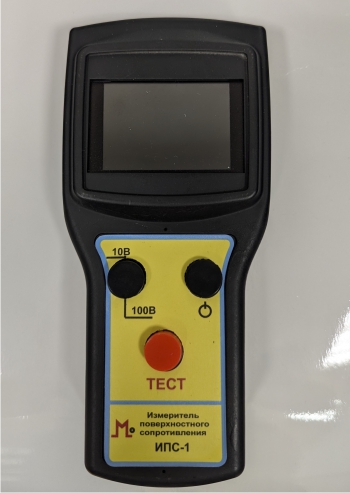

На лицевой панели измерителя располагается информационное табло, на котором отображается измеренное сопротивление, текущая температура и влажность в помещении. Дополнительно отображается величина заряда батареи прибора. С помощью двух кнопок осуществляется операция замера сопротивления. Одна из кнопок (черного цвета) изменяет величину испытательного напряжения (10 или 100В), вторая кнопка (нефиксируемая) производит операцию тестирования.

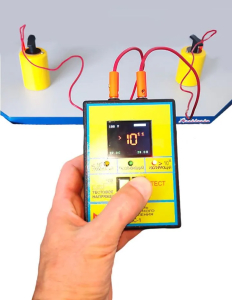

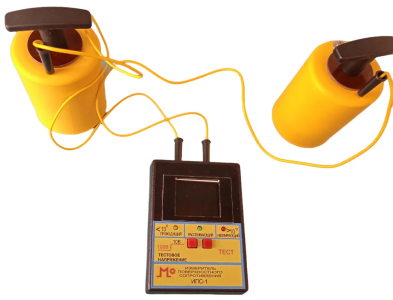

Измерительные электроды изготовлены из металла в виде цилиндров с гнездами под штекер типа «банан» для подключения к прибору ИПС-1. Наружная поверхность электрода изолирована термоусадочной пленкой. Подошва электрода представляет собой плоскую круглую контактную зону диаметром (65±5) мм, которая должна иметь токопроводящую резиновую подушку твердостью (60±10) единиц по шкале Шора А. Для удобства переноса измерительного электрода он снабжен Т-образной ручкой из изоляционного материала. Общая масса каждого измерительного электрода составляет (2,5±0,25) кг. Контактное сопротивление каждого измерительного электрода, составляет не более 1000 Ом.

Замеры производятся стабилизированным испытательным напряжением:

  • 10 В при тестировании поверхностей с сопротивлением до 106 Ом;
  • 100 В при тестировании поверхностей свыше 106 Ом.

Время тестирования (выдержка под напряжением) задается автоматически – около 15 сек.

Диапазон измерений сопротивления от менее чем 103 Ом, до более чем 1012 Ом

Поставка прибора производится комплектно.

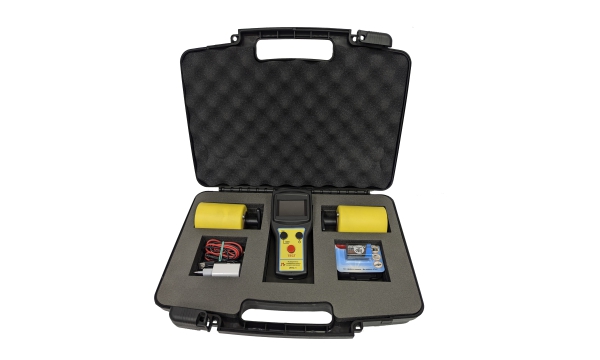

В комплект поставки входят:

  • ИПС-1 измеритель поверхностного сопротивления – 1 ед.;
  • ИПС-1.1 измерительный электрод - 2 ед.;
  • ИПС-1.2 измерительный кабель - 2 шт.
  • Комплект эксплуатационной документации.

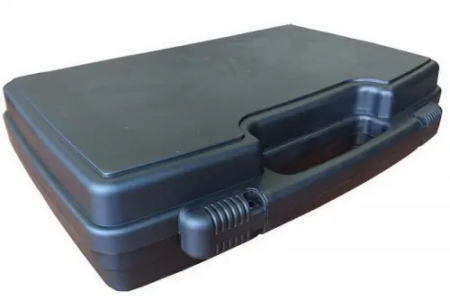

Все это укладывается в кейс для переноски и хранения прибора.
