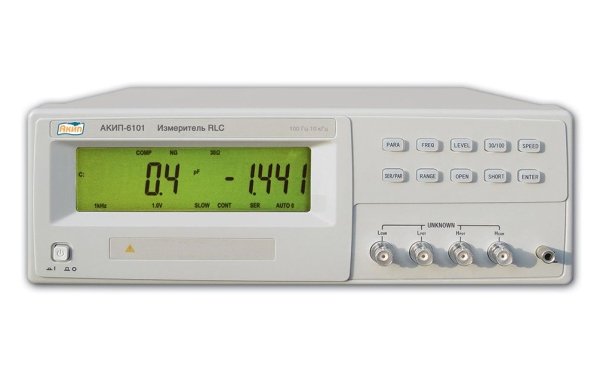

| Измеритель RLC АКИП-6101 • Измерение сопротивления, емкости, индуктивности, тангенса угла потерь, добротности, модуля комплекс. сопротивления • Базовая погрешность 0,2% • Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц • Уровень тест-сигнала: 0,3 В скз, 1 В скз • Режим относительных измерений • Выбор схемы замещения: параллельная/ последовательная • Компенсация начальной емкости и сопротивления (кх/хх) • Дисплей 5 разрядов (для основного и вспомогательного параметров) |
| Характеристики | ||
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ИЗМЕРЕНИЕ RLC | Сопротивление (Z,R) | До 100 МОм с макс. разрешением 0,1 мОм |
| Емкость (C) | До 100 мФ с макс. разрешением 0,1 пФ | |
| Индуктивность (L) | До 100 кГн с макс. разрешением 0,1 мкГн | |
| Добротность (Q) | 0,0001 – 9999 | |
| Тангенс угла потерь (D) | 0,0001 – 9999 | |
| Базовая погрешность | ± 0,2 % в основном диапазоне | |
| Скорость измерения | 2,5 / 5 12 изм/сек | |
| Выбор диапазона | Автоматический или ручной | |
| Схема измерения | Параллельная / последовательная (ручной выбор) | |
| ТЕСТ СИГНАЛ | Частота тест-сигнала | 100 / 120 Гц, 1 кГц, 10 кГц |
| Уровень тест-сигнала | 0,3 В скз, 1 В скз | |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | Режим индикации измерений | Абсолютное значение, Δ-измерение, Δ-измерение в % |
| Выходной импеданс | 30 Ом/ 100 Ом (ручной выбор) | |
| ДИСПЛЕЙ | Формат индикации | ЖКИ, 5 разр. на основной шкале, 4 разряда на доп. шкале |
| Условия эксплуатации | 10 °С…50 °С и относительная влажность до 85% | |
| Напряжение питания | 100 В…240 В, 50/60 Гц | |
| Размеры | 274 х 110 х 260 мм | |
| Вес | 2,5 кг | |
| Комплект поставки |
• Руководство по эксплуатации |
|
