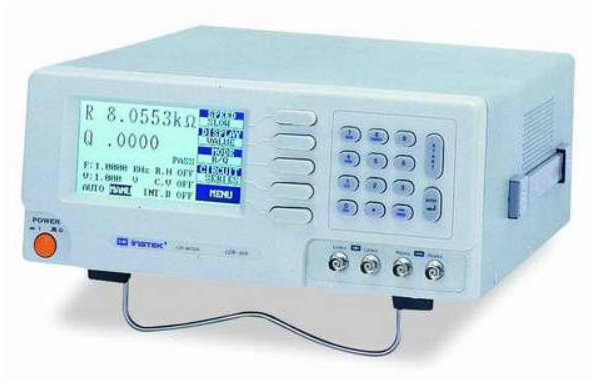

Измеритель RLC параметров LCR-817

Артикул: 1-4648

•  Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления
Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
Базовая погрешность 0,05% (817/819), 0,1% (827/829)
Тест-сигнала: 12 Гц - 100 кГц (819/829) и 10 кГц (817/827)
Последовательная/параллельная схема замещения
Внутренне смещение 2 В, внешнее смещения до 30 В
Запись/считывание до 100 профилей
Одновременная индикация двух результатов измерения
Измерение в абсолютных и относительных единицах, Δ-измерения
Усреднение результатов измерения (1 – 255)
Программная компенсация начальной емкости и сопротивления
Большой высококонтрастный ЖК-дисплей с подсветкой
Интерфейс для сортировки компонентов (827/829)
Опция: интерфейс RS-232 (817/819)

Особенности

•  Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления
Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн)
Базовая погрешность 0,05% (817/819), 0,1% (827/829)
Тест-сигнала: 12 Гц - 100 кГц (819/829) и 10 кГц (817/827)
Последовательная/параллельная схема замещения
Внутренне смещение 2 В, внешнее смещения до 30 В
Запись/считывание до 100 профилей
Одновременная индикация двух результатов измерения
Измерение в абсолютных и относительных единицах, Δ-измерения
Усреднение результатов измерения (1 – 255)
Программная компенсация начальной емкости и сопротивления
Большой высококонтрастный ЖК-дисплей с подсветкой
Интерфейс для сортировки компонентов (827/829)
Опция: интерфейс RS-232 (817/819)

Технические данные

 ХАРАКТЕРИСТИКИ  ПАРАМЕТРЫ  ЗНАЧЕНИЯ
 ИЗМЕРЕНИЕ RLC









Сопротивление (R, ESR)  6,25 Ом – 410 кОм
 Емкость (C)  200 пФ –250 мкФ
 Индуктивность(L)  100 мкГн – 5417 Гн
 Добротность (Q)  0,0001 - 9999
 Тангенс угла потерь (D)  0,0001 - 9999
Время измерения  34 мс (LCR-826)
68 мс (LCR-816)
 Базовая погрешность  ± 0,1% (LCR-826)
 ± 0,2% (LCR-816)
 Режимы измерения  R/Q, C/D, C/R, L/Q, L/R, Z/θ
 Запуск измерений  Автоматический или ручной
 Схема измерения  Параллельная/последовательная (ручной выбор)
 ТЕСТ СИГНАЛ

 Частота тест-сигнала  12 Гц – 10 кГц, 489 фиксиров. установки
 Уровень тест-сигнала  100 мВ - 1275 мВ (шаг 5 мВ)
 ПОСТОЯННОЕ СМЕЩЕНИЕ

 Внутренний источник  2 В
 Внешний источник 0 В - 30 В (максимальный ток 200 мА)
 ПАМЯТЬ

 Функции  Запись/считывание установленных параметров измерения
 Объём памяти  100 ячеек
 ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

 Режим индикации измерений  Абсолютное значение, Δ-измерение,
Δ-измерение в %
 Режим усреднения  1…255 измерений
 ДИСПЛЕЙ

 Тип индикатора  ЖКИ матрица (240 × 128 точек) с подсветкой и регулировкой контрастности. Матрица содержит: основной экран (R, L, C), дополнительный экран (Q, D, Rэквив.,Δ, Δ%), индикаторы параметров режима измерения, меню режимов настройки
 Формат индикации  5 разрядов на основной шкале
4 разряда на дополнительной шкале
 ОБЩИЕ ДАННЫЕ




 Условия эксплуатации  10°С…50°С и относительная влажность до 85%
 Напряжение питания  100 В…240 В, 50/60 Гц
 Габаритные размеры  330 × 149 × 437 мм
  Масса  5,5 кг
Комплект поставки  Шнур питания (1), измерительный 4-проводный
кабель LCR-06A (1)
 Опции  Измерительные кабели LCR-05 (прямое подключение компонентов), LCR-07 (2-проводный), LCR-08 (для SMD компонентов), LCR-09 (регулировка длины зажима выводов)
