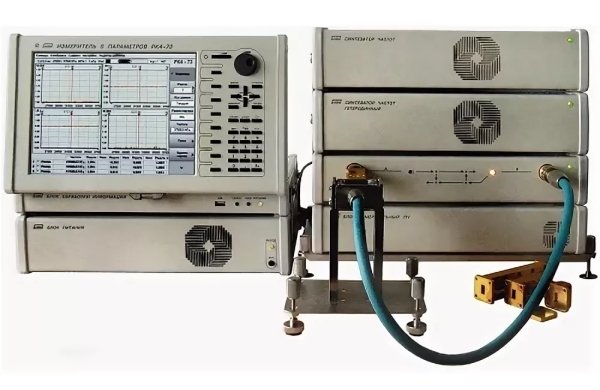

Измеритель S-параметров РК4-73
Предназначен для измерения S - параметров СВЧ четырехполюсников в диапазоне частот 17.44…37.5 ГГц.
Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимый, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, двух синтезаторов частоты, измерительного блока на диапазон частот 17.44…37.5 ГГц, измерительного блока ПЧ, комплекта внешних устройств.
Одновременная индикация от 1 до 4 комплексных параметров измеряемого устройства в декартовых или полярных координатах.
Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале 1 год.
Многоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.
Блоки прибора объединены скоростным интерфейсом USB 2,0 под управлением ОС Windows ХР.
| Общие параметры | |
| Диапазон частот | 17,44…37,5 ГГц |
| ВЧ тракт | волноводы 11х5,5 мм и 7,2х3,4 мм. |
| Динамический диапазон измеряемых ослаблений | от +30 до 80 дБ, усилительных устройств более +60 дБ, погрешность измерения ослабления и усиления + (0,3 + 0,003 [ах |), где | Ах ]- измеряемое ослабление в дБ. |
| Погрешность измерения комплексных параметров | + 0.25 дБ и 1° при полной коррекции погрешностей измерения СВЧ части прибора. |
| Диапазон регулировки стабилизированной мощности на входе исследуемого СВЧ устройства | от 0.1 мВт до 1 мВт. |
| Точность установки и поддержания частоты | 0.3·10–7 за год. |
| Температура окружающего воздуха | от +5 до +40°С; |
| Относительная влажность | до 80% при температуре +25°С; |
| Атмосферное давление | от 630… 800 мм рт. ст.; |
| Напряжение питающей сети | 220 + 22 В и частотой 50 + 1 Гц. |
| Мощность | 300 ВА |
| Масса | 28,5 кг |
| Размеры | персонального компьютера с плоским экраном - 360х230х100 мм (в транспортном положении); синтезаторов частот, измерительных модулей и системного источника питания - 360х230х80 мм. |
