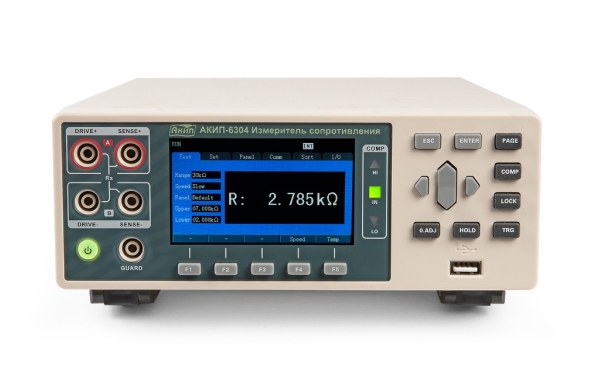

Измеритель сопротивления АКИП-6304-24

Артикул: 1-381257

  • Измерение  сопротивления  постоянному току  (Rdc);
  • Число измерительных входов: 24 каналов с опцией внешнего коммутатора;
  • Диапазон измерений: 0,1 мкОм…3 МОм;
  • Базовая погрешность измерения:  ± 0,01%;
  • Максимальное разрешение:  0,01 мкОм;
  • Тест-сигнал: постоянный ток (до 1А), импульсный режим;
  • Дисплей 6 ½  разрядов («макс. 1.200.000»);
  • Измерение в абсолютных и относительных (%) единицах;
  • D-измерения;
  • Измерение температуры: -10 …+60°C (±1°C);
  • 4-х проводная схема измерения с термокомпенсацией;
  • Скорость измерений: Fast/ Med/ Slow1/ Slow2 (макс. 2,2 мс);
  • Ручной и авто выбор диапазона измерения;
  • Режимы измерения: непрерывно, однократно;
  • Режим  «Компаратор»/ Comp  (допусковая сортировка с рег. звук. сигнализацией): 10 выборок  (High/ In/ LOW);
  • Запись и воспроизведение до 10 профилей настроек;
  • Интерфейсы: LAN, RS-232, внешний I/O;
  •  Поддержка стандартных команд управления от внешнего ПК (язык SCPI);
  • Тип входных клемм: гнезда 4 мм («мама»);
  • Выбор конфигурации цифровых выходов (NPN/ PNP);
  • Выход сортировщика компонентов HANDLER;
  • Опция:  внешний многоканальный коммутатор (Multiplexer, ск. переключения 1 мс, число каналов – 12 / -24*).

Особенности

  • Измерение  сопротивления  постоянному току  (Rdc);
  • Число измерительных входов: 24 каналов с опцией внешнего коммутатора;
  • Диапазон измерений: 0,1 мкОм…3 МОм;
  • Базовая погрешность измерения:  ± 0,01%;
  • Максимальное разрешение:  0,01 мкОм;
  • Тест-сигнал: постоянный ток (до 1А), импульсный режим;
  • Дисплей 6 ½  разрядов («макс. 1.200.000»);
  • Измерение в абсолютных и относительных (%) единицах;
  • D-измерения;
  • Измерение температуры: -10 …+60°C (±1°C);
  • 4-х проводная схема измерения с термокомпенсацией;
  • Скорость измерений: Fast/ Med/ Slow1/ Slow2 (макс. 2,2 мс);
  • Ручной и авто выбор диапазона измерения;
  • Режимы измерения: непрерывно, однократно;
  • Режим  «Компаратор»/ Comp  (допусковая сортировка с рег. звук. сигнализацией): 10 выборок  (High/ In/ LOW);
  • Запись и воспроизведение до 10 профилей настроек;
  • Интерфейсы: LAN, RS-232, внешний I/O;
  •  Поддержка стандартных команд управления от внешнего ПК (язык SCPI);
  • Тип входных клемм: гнезда 4 мм («мама»);
  • Выбор конфигурации цифровых выходов (NPN/ PNP);
  • Выход сортировщика компонентов HANDLER;
  • Опция:  внешний многоканальный коммутатор (Multiplexer, ск. переключения 1 мс, число каналов – 12 / -24*).

Технические характеристики

Параметр Значение
Сопротивление
Число  каналов 24 канала
Диапазон измерений 0,1 мкОм…3 МОм
Пределы измерений (Ом) 10 m 100 m 1000 m 10 100 1000 10 к 100 к 1000 к 10 М
Разрешение (Ом) 0,01μ 0,1μ 10μ 100μ 1m 10m 100m 1 10
Тестовый ток (постоянный) 1 мкА…1 А
Напряжение  (ХХ) < 1 В …< 5 В
Погрешность изм. ±(0,01 % ·Rx + 0,001%·Rпр)
Температура
Диапазон измерений -10 …+ 60°C
Погрешность измерения ±1 °C
Запуск
Запуск Внутренний, ручной, внешний (I/O), по шине (Bus)
Компарирование
Число выборок 10 групп
Дисплей
Тип экрана Цветной графический TFT дисплей
Формат индикации 6 ½ разрядов,   максимально «1.200.000»
Размер диагональ 9 см
Дополнительные функции Блокировка клавиатуры (Lock), масштабирование шкалы (Zoom), настройка звуковой сигнализации, автоматическое удержание (Auto-Hold), усреднение
Общие данные
Скорость измерения Fast (2,2 мс)/ Med (21мс/ 50 Гц; 18 мс/ 60Гц)
Slow1 (102 мс)/  Slow2 (202 мс)
Внутренняя память 10 ячеек  (запись/ вызов профиля настроек)
Интерфейс LAN, RS-232,  Handler (сортировщик), выход ЦАП (D/A out)
Выход ЦАП  (D/A output) 12 бит, Uвых 0…1,5В, импеданс 1 кОм, время отклика 20мс
Тип входных гнезд гнезда 4 мм
Напряжение питания 100В…240 В,  50 / 60 Гц  (потребления 40 ВА)
Тип охлаждения Вентилятор (термоэлектрическая система)
Габариты (Ш*В*Г) 215 х 96 х 325 мм
Масса 4 кг

Комплект поставки

Наименование Количество
1 Измеритель сопротивления с опцией 24-канального сканера АКИП-6304-24 1
2 Шнур питания 1
3 Имерительный кабель Kelvin 1
4 Интерфейсный кабель RS-232 1
5 Термодатчик СНТ-9366 1
6 Руководство по эксплуатации 1
