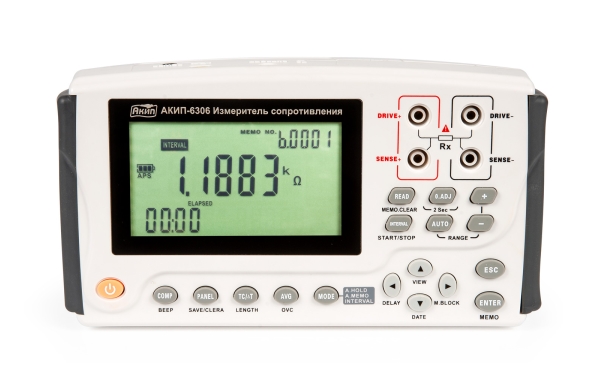

Измеритель сопротивления АКИП-6306

Артикул: 1-381252

  • Портативный измеритель сопротивления ( по постоянному току Rdc);
  • Диапазон измерений: 0,1 мкОм – 3 МОм (10 пределов);
  • Базовая погрешность измерения:  ± 0,02% ;
  • Максимальное разрешение:  0,1 мкОм;
  • Тест-сигнал: постоянный ток (до 1А);
  • Измерение в абсолютных и относительных (%) единицах;
  • 4-х проводная схема измерения, установка «0»-показаний (Zero adj);
  • Скорость измерения:  5 изм./с;
  • Функции корреляции температуры: термокомпенсация (correction/ TC )/ термопреобразование (conversion/ ΔT);
  • Ручной и автоматический (AutoRange) выбор диапазона;
  • Режимы измерения: непрерывно, однократно, усреднение (2-20);
  • Встроенный регистратор (Logger) с рег. выборкой (0,1- 99,9с);
  • Внутренняя память 6000 ячеек (10 блоков);
  • Режим  «Компаратор»/ Comp  (допусковая сортировка с рег. звук. сигнализацией);
  • Запись и воспроизведение до 9 профилей настроек;
  • Встроенный таймер (дата/ время);
  • ЖК- дисплей, 5 ½  разрядов («макс. 35.000»);
  • Батарейное питание (Li-ion/ 1700 мАч), автовыключение;
  • Ресурс автономной работы (ток 1 А): ~6-7 часов;
  • Возможно питание от батарей 1,5В (8 шт);
  • Интерфейс: USB.

Описание

АКИП-6306 использует четырехпроводной метод подключения к цепи для точных измерений сопротивления постоянному току в таких целевых сферах, как контроль низкоомных обмоток электромоторов и трансформаторов, измерение переходных контактов, металлосвязи и сварных швов, дрожек печатных плат ПК, предохранителей, резисторов и материалов, в том числе, таких как электропроводящая резина и пластик.

Прибор обеспечивает коррекцию по температуре (Temperature compensation), что наиболее востребовано для приложений, где при измерении возможны флуктуации значений сопротивления при колебаниях температуры в точке измерений. Предусмотрен режим компенсации напряжения смещения (Offset Voltage Compensation/ OVC). Эта функция автоматически компенсирует паразитное смещение напряжения, как результат термоЭДС (thermal emf) или в следствии внутреннего смещения прибора при измерении.

Особенности эксплуатации

  • Полная автономность, компактные размеры;
  • Контроль металлосвязи (поиск дефектов сварки труб и контактов присоединений);
  • Проверка цепей заземления электромобилей и ТС на электрической тяге (приводе);
  • Определение длины кабеля (Length Conversion Function)*;
  • Измерение сопротивления катушек и намоточных изделий (большой эл./мотор, трансформатор, индуктор и пр.).

*- Измерение длины провода (measuring conductor length /функция преобразования в расстояние) В целевых приложениях измерений протяженности цепи (например, длины кабеля) эта функция преобразует измеренное сопротивление в линейный размер проводника при помощи значения удельного сопротивления проводника известного сечения (Ом/м) для отображения длины.

Возможность тестирования малым током в чувствительных приложениях (100 мА/ режим Lo): Когда производится измерение с тестовым током ≥300 мА, то загорается индикатор «300 mA»*

* при измерении сопротивления контактных соединений и металлосвязи (контакты разъема, сварные стыки, болтовые присоединения, подключения «под винт»), например в силовых проводниках питания и кабелях заземления, которые желательно измерять с использованием максимального тока, который только могут выдержать эти цепи.

Следующие аргументы объясняют причины:

Даже в соединении полностью свободным от аномалий, сравнительно высокое сопротивление может быть указано в нижней ток измерений. Это объясняется оксидной пленки, которая создается вокруг контакта, хотя оно не используется.

Даже если она считается, что не аномалия встречается с помощью небольшой ток, Секции связи иногда плавятся при большой ток. Эта проблема возникает из-за локального разогрева в цепи, вызванного протеканием большого тока при высоком сопротивлении в некоторых точках.

Особенности

  • Портативный измеритель сопротивления ( по постоянному току Rdc);
  • Диапазон измерений: 0,1 мкОм – 3 МОм (10 пределов);
  • Базовая погрешность измерения:  ± 0,02% ;
  • Максимальное разрешение:  0,1 мкОм;
  • Тест-сигнал: постоянный ток (до 1А);
  • Измерение в абсолютных и относительных (%) единицах;
  • 4-х проводная схема измерения, установка «0»-показаний (Zero adj);
  • Скорость измерения:  5 изм./с;
  • Функции корреляции температуры: термокомпенсация (correction/ TC )/ термопреобразование (conversion/ ΔT);
  • Ручной и автоматический (AutoRange) выбор диапазона;
  • Режимы измерения: непрерывно, однократно, усреднение (2-20);
  • Встроенный регистратор (Logger) с рег. выборкой (0,1- 99,9с);
  • Внутренняя память 6000 ячеек (10 блоков);
  • Режим  «Компаратор»/ Comp  (допусковая сортировка с рег. звук. сигнализацией);
  • Запись и воспроизведение до 9 профилей настроек;
  • Встроенный таймер (дата/ время);
  • ЖК- дисплей, 5 ½  разрядов («макс. 35.000»);
  • Батарейное питание (Li-ion/ 1700 мАч), автовыключение;
  • Ресурс автономной работы (ток 1 А): ~6-7 часов;
  • Возможно питание от батарей 1,5В (8 шт);
  • Интерфейс: USB.

Технические характеристики

Параметр Значение
Сопротивление
Диапазон измерений 0,1 мкОм…3,2 МОм
Пределы измерений (Ом) 3 m 30 m 300 m 3 30 300 3 к 30 к 300 к 3 М
Разрешение (Ом) 0,1μ 10μ 100μ 1m 10m 100m 1 10 100
Тестовый ток
(постоянный)
1 мкА…1 А (режим «Hi»);
возможность ограничения тока (100мА / уровень «LO»)
Напряжение  (ХХ) < 1 В … < 5,5 В
Погрешность измерений ±(0,02 % ·Rx + 0,001%·Rпр)
Запуск
Запуск измерений Внутренний, Авто
Компарирование (СОМР)
Допусковый контроль  в абсолютных (Abs) и относительных  единицах (%): High/ In/ LOW
Обеспечивается допусковая сортировка с рег. звук. сигнализацией:
Hi (Изм. > upper limit), IN  (в допуске),  Lo (lower limit > Изм.)
Память
Экранная  информация 10 групп  (А….L)  х100 результатов (1000 ячеек); режим - Ручной/ Авто
Регистратор  данных 6000 ячеек (10 групп),  регулируемый выборки (0,1 - 99,9с)
Дополнительные функции
Режим сбора данных Автоудержание (Auto-Hold), усреднение (Avg 2…20), уст. «0»-показаний (Zero adj), автосохранение (autoMemorySave), автовыключение питания (APS), задержка запуска измерений (DelayTime = 10-30-50-100-300-500-1000мс)
Измерения Компенсация паразитной термоЭДС (OVC/Offsetvoltagecompensation),   корреляция температуры (термокомпенсация/ TC, термопреобразование/ ΔT),
определение длины кабеля методом пересчета  (Length Conversion Function)
Дисплей
Тип экрана ЖК- дисплей (монохромный)
Формат индикации 5 ½  разрядов,   максимально «35.000» (3 цифровых шкалы)
Размер диагональ 11 см
Общие данные
Скорость измерения 5 изм./с   (80мс)
Память   9 настроек  (запись/ вызов профиля)
Интерфейс USB
Тип входных гнезд гнезда 4 мм
Напряжение питания 12 В  (Li-ion аккумуляторной батарея 1700мАч) или 1,5 В х 8 шт (тип АА/ LR6)
Габариты (Ш*В*Г) 208 х 52 х 120мм
Масса 1 кг

Комплект поставки

Наименование Количество
1 Измеритель сопротивления АКИП-6306 1
2 Шнур питания 1
3 Четырехпроводный змерительный кабель «вилка-пробник» х «крокодилы» 1
4 Интерфейсный кабель USB 1
5 Термодатчик 9348Т 1
6 Аккумуляторная батарея 1
7 Тканевая сумка с ремешком 1
8 Руководство по эксплуатации 1
9 ПО CD-диск 1
