ПАЯЛЬНАЯ СТАНЦИЯ ТЕРМОПРО АЛЬФА-100

Измерительный микроскоп начального уровня Kestrel 200

Производитель
Vision Engineering
Запросить цену
Арт. 5-4080
Печать
Уже в корзине Array шт Купить


Измерительный микроскоп начального уровня Kestrel 200


Описание:


Микроскопы для оптических измерений Kestrel 200 от компании Vision Engineering обеспечивают быстрое и точное измерение по 2 осям при работе с прецизионными компонентами.

Как в простых, выполняемых вручную операциях по измерению одного параметра, так и при более сложных измерениях компонентов микроскопы Kerstel, обладающие высоким разрешением и контрастностью изображения, а также с интуитивно-понятным микропроцессором, гарантируют точность и простоту в широком диапазоне измерительных задач. Превосходное оптическое изображение, получаемое с помощью микроскопов Kestrel, позволяет даже измерять сложные для наблюдения параметры при работе с низкоконтрастными компонентами, такими как изделия из черного или прозрачного пластика. Система цифрового считывания данных Quadra-Chek и измерительное программное обеспечение являются основными системами для выполнения двухмерных измерений и контроля геометрических объектов. Система цифрового считывания данных QC-200 представляет собой стандартный интерфейс управления в семействе систем бесконтактного измерения Kestrel и обеспечивает поддержку оператора на всех этапах процесса измерения. Запатентованные функции позволяют уменьшить число повторных измерений и упростить сложный рабочий процесс.

2-осевое бесконтактное измерение
Запатентованная система формирования оптического изображения позволяет четко определять границы, обеспечивая отличное разрешение и контрастность
Мощный и интуитивно понятный микропроцессор позволяет получить результаты за короткое время и в простой форме
Средства для фотографирования
Высокая точность, небольшие вложения

Интуитивно понятный микропроцессор:

Kestrel 200 является самым маленьким в семействе устройств оптического измерения, разрабатываемых компанией Vision Engineering; столик размером 150 мм x 100 мм делает его идеальным прибором для выполнения двухмерных измерений небольших сложных деталей. Обработку данных осуществляет многофункциональный микропроцессор QC-200, разработанный по принципу простоты в эксплуатации. Работать с интуитивно-понятным программным обеспечением QC-200 может и рабочий смены, и продвинутый пользователь.

Превосходная оптика:

Для точного бесконтактного измерения прецизионных изделий требуется высокое разрешение и контрастность изображений в сочетании с прецизионным измерительным столиком. В микроскопах Kestrel применяется запатентованная технология Dynascope™ компании Vision Engineering, что позволяет обеспечить простое и быстрое проведение измерений объектов. Превосходная оптическая четкость позволяет одновременно осуществлять визуальный контроль мелких деталей. В отличие от видеосистем, где используются оцифрованные оптические данные, микроскопы Kestrel позволяют получить изображение исключительно оптическим методом, где изображение не подвергается обработке перед выполнением измерений. Таким образом, гарантируется достоверность результатов измерения деталей.

Опции и принадлежности:

Освещение поверхности и нижняя подсветка позволяют регулировать яркость освещения для обеспечения соответствия требованиям любых задач. с возможностью эпископической (через объектив) подсветки для наблюдения и измерений глухих отверстий. Имеется возможность быстрого изменения кратности увеличения:: x10; x20; x50 (в стандартной комплектации x20).



Профиль   Поверхность   Профиль и поверхность

К микроскопам Kestrel можно также подключить внешние устройства, такие как USB, цифровые или видео камеры.

Прецизионный измерительный столик:

Измерения выполняются на 3-плитном алюминиевом столике с высокими техническими характеристиками, который обеспечивает диапазон измерения 150 мм x 100 мм. Столик шарнирно смонтирован, чтобы позволяет обеспечить параллельное позиционирование, и проходит заводскую калибровку на устранение влияния нелинейных ошибок, что позволяет получить оптимальную точность, соответствующую требованиям стандартов NPL/NAMAS/NIST для целей управления качеством по ISO 9000. В сочетании с измерительными датчиками с разрешением 1 мкм это позволяет достичь повторяемости измерений с точностью до 5 мкм, что гарантирует полную достоверность результатов.

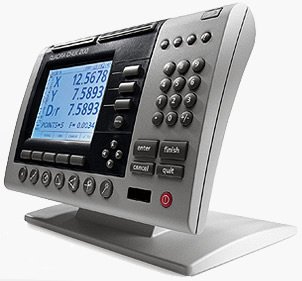

Интуитивно понятный микропроцессор:

Обработку данных осуществляет многофункциональный микропроцессор QC-200 - идеально подходит для выполнения двухмерных измерений параметров изделий; микропроцессор разрабатывался по принципу простоты в эксплуатации, имеет интуитивно-понятный интерфейс и содержательный экран отображения информации. Измерения по осям X и Y могут быть представлены как в цифровом, так и в графическом виде. Результаты выводятся на принтер, подключенный к параллельному порту, или могут быть экспортированы в другое приложение через последовательный порт.

Kestrel был разработан с целью обеспечения простоты и легкости в работе, что делает его идеальным прибором для выполнения персоналом серийных задач по контролю качества. Микроскоп начального уровня Kestrel поставляется по удивительно низкой цене, тем не менее, демонстрируя поразительно высокое качество и повторяемость.

Интуитивно понятный пользовательский интерфейс:

Унифицированный, интуитивно понятный интерфейс гарантирует точность работы оператора и снижает время на обучение.

Measure Magic®

Для выполнения измерений просто выберите режим измерений и нажмите на кнопку. QC-200 без вмешательства оператора распознает тип измеряемого параметра. Благодаря запатентованной функции Measure Magic оператор имеет возможность контролировать различные параметры, не отводя глаз от детали, что повышает производительность, точность и снижает утомляемость пользователя.

Звуковой сигнал, раздающийся из встроенного динамика, служит подсказкой оператору, позволяя не прерывать рабочий процесс, что ускоряет ввод данных.

Программы для серийных измерений:

Запрограммируйте один раз последовательность измерений и запускайте ее снова по мере необходимости. Выполняйте измерения в одинаковом количестве точек в одной и той же последовательности для серии деталей.

Пересечения и конструкции:

Получите результаты по основным пересечениям и конструкции, выбрав данные из списка ранее измеренных параметров, дополненных графиками.

Геометрический допуск (опция):

Уникальная система графического представления QC-200 моментально распознает соответствие / несоответствие параметров при измерении критических размеров деталей. Результаты и важные данные отображаются на жидкокристаллическом мониторе в исчерпывающей и не перенасыщенной деталями форме.





Результаты измерений    Пересечения и конструкции   Массив данных

Контекстно-зависимая справка:

QC-200 позволяет уменьшить время на обучение и снизить затраты благодаря контекстно-зависимой справке с иллюстрациями, воспользовавшись которой производственный персонал сможет узнать обо всех соглашениях интерфейса Quadra-Chek.

Опции:

Используйте для работы подходящие опции. Поставляемые по заказу пульты удаленного управления, педальные выключатели и принтеры помогут оператору получить точные данные более удобным способом, одновременно ускоряя рабочий процесс.

Технические характеристики:

Оптика

Оптическая моноскопическая система со сдвоенными окулярами и неограниченным пределом настройки, использующая запатентованную технологию Dynascope™
Предварительно отцентрированная сетка для обоих глаз
Специально разработанная сетка, предварительно отцентрированная для одного глаза (опция)

Подсветка

Для подсветки поверхности используются две 30Вт точечные спот-лампы со встроенным источником питания – 600 часов
Подсветка столика 30Вт для измерения профиля – 600 часов
Кольцевой 6-точечный оптико-волоконные осветитель 150Вт с автономным источником питания – 200 часов (опция)
Эпископический (через объектив) осветитель 100Вт для просмотра глухих отверстий или глубинных измерений – 200  часов (опция)

Измерительный столик

150mm x 100mm
Прошедший калибровку в заводских условиях для исключений нелинейных ошибок в целях повышения точности в соответствии с международными стандартами ISO 9000
Разрешение 1мк
Макс. нагрузка на стеклянную пластину – 10 кг

Погрешность измерения

U 95 2D = 7+(6.5L/1000)мкм*
*где L = длина в мм (увеличение х50, температура 20°C, использование хрома для нанесения сетки, с точками пересечения на стандартной измерительной плоскости).

Получение и архивирование изображения (опция)

Модульные мультимедийные решения для архивирования изображений, обработки получаемых данных, анализа и документирования

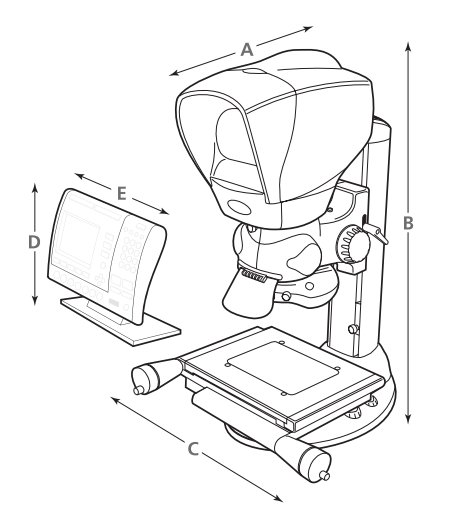

  Габариты

A = 490MM
B = 600MM
C = 405MM
D = 210MM
E = 285MM

Вес Брутто Нетто
Головка 5кг 4кг
Система фокусировки/Подсветка 3.5кг 2.5кг
Штатив/Столик 16.5кг 14кг
Микропроцессор 7кг 6кг

Оптические параметры:

Номер детали Кратность
увеличения
Рабочее расстояние Поле обзора
K-007 x10 81mm 14,2mm
K-008 x20* 81mm 7,1mm
K-009 x50 61mm 2,9mm

 *стандартная версия
