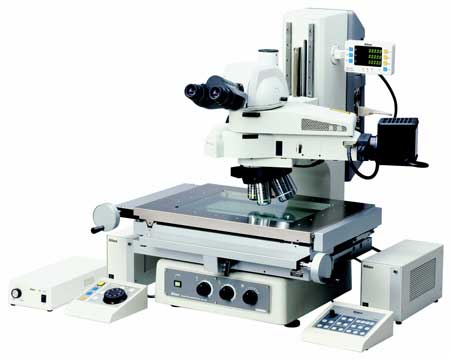

Измерительный микроскоп Nikon MM-400

Артикул: 5-363757

  • Новый универсальный измерительный микроскоп Nikon может оснащаться системой лазерной автофокусировки и механизмом помощи при фокусировке для более точной фокусировки и прецизионных измерений по оси Z.
  • Цифровая камера и метрологическое программное обеспечение E-Max позволяют производить быстрые измерения с точным автоматическим обнаружением границ.
  • Большой выбор осветителей обеспечивает возможность решения широкого ряда задач.




Применение: анализ отказов и неисправностей, медицинские приборы, производство пластика, анализ поверхности, производство чипов, микроэлектроника, оптоэлектроника, MEMS, контроль соединений на печатных платах, магнитный диски и т.д.

Процессор

Процессор DP-E1 компактен и прост в использовании. Для быстрого измерения и обработки данных вы можете расположить устройство цифровой индикации рядом с окуляром, в то время как клавишная панель управления удобно расположена «под рукой». Цельнокроеный интерфейс процессора DP-E1 и платформы вашего компьютера обеспечивает легкость выполнения расчетов и управления результатами измерений.

Улучшенная конструкция с компьютерным моделированием (САЕ) для анализа нагрузок позволяет закрепить большой предметный столик для работы с крупными деталями.

Высококачественные объективы
CFI60 LU Plan Fluor Series: Скорость передачи в УФ-диапазоне была усовершенствована для новых объективов серии CFI60 LU Plan Fluor. Эти объективы подходят для различных задач исследований и анализа и обладают всеми характеристиками относительно высоких числовых апертур и длинных рабочих расстояний, свойственными Nikon. Для наблюдений в режиме светлого поля, темного поля, простой поляризации, ДИК и УФ эпи-флюоресценции. Объективы отличаются высоким разрешением и просты в использовании.

Объективы CFI60 L Plan EPI CR Series с коррекционными кольцами: Серия CFI60 теперь включает объективы серии CFI60 L Plan EPI CR для работы с более тонкими покровными стеклами, используемыми в жидкокристаллических дисплеях и высокоинтегрированных электронных устройствах с высокой плотностью упаковки. Коррекция покровного стекла может непрерывно выполняться от 0 мм до 1,2 мм (0 – 0,7 мм и 0,6 – 1,3 мм для 100х) с помощью коррекционного кольца. Объектив 100х обладает высокой числовой апертурой 0,85 и в то же самое время обеспечивает возможность получения высококонтрастных изображений клеток и структур, при этом наличие покровного стекла не будет сказываться на качестве изображения.

Универсальные конструкции
Конструкция измерительного микроскопа серии MM-400/800 была модернизирована с тем, чтобы предоставить пользователям бОльшую свободу и гибкость в выборе модулей для системных конфигураций. Система может быть сконфигурирована в соответствии с Вашими требованиями - с использованием особо длинных инструментальных объективов (1х до 100х), или с использованием универсальной системной конфигурации с объективами на вращающейся турели. Кроме того, конструкция всего микроскопа в целом обладает повышенной прочностью, и к ней предлагаются крупные, высокоточные цифровые столики. Легендарная конструкция Nikon сохраняет отличную надежность и точность измерений спустя многие годы интенсивного использования.

Программное обеспечение для обработки данных E-MAX
Характеристики измерений цифровых изображений программного обеспечения E-MAX были усовершенствованы. В сочетании с цифровой камерой Nikon и измерительным микроскопом система позволяет добиваться точности измерений, которая ранее была невозможна.

Лазерная автофокусировка через объектив
Это первые измерительные микроскопы, обладающие дополнительной функцией лазерной автофокусировки через объектив. Данная система лазерной автофокусировки имеет скорость фокусировки 0,5 с и высокую повторяемость до 0,5 мкм (20х объектив 0,75 мкм диаметр пятна).

Фокусирующее устройство (FA)
Недавно разработанное фокусирующее устройство с призмой с криволинейными/ступенчатыми поверхностями обеспечивает четкие изображения для точной фокусировки во время измерений по оси Z. Ошибки измерений, вызванные различиями глубины резкого видения в плоскости изображения у различных объективов, сведены к минимуму.

Встроенное устройство контроля непрерывного освещения
Устройство контроля непрерывного освещения встроено в систему, что позволяет контролировать освещение с компьютера, не трогая диск на основном корпусе. Теперь измерения могут производиться в тех же условиях, что обеспечивает точное видеообнаружение кромок для повторяемых измерений.

8-сегментный светодиодный кольцевой осветитель CYN-E1
Данный кольцевой осветитель обеспечивает возможность контроля освещения с восьми направлений. С целью достижения повторяемости измерений он может управляться при помощи компьютера с использованием программного обеспечения E-Max. Он позволяет определять кромки и артефакты деталей, изображения которых сложно получить, путем регулировки угла и интенсивности всех восьми сегментов.

Моторизованное перемещение по оси Z (штативы модели LM)
В комплект поставки включен механизм моторизованного вертикального перемещения со скоростью 10 мм/с. Специальный контроллер обеспечивает точный контроль за перемещениями вверх/вниз.Получение и обработка цифровых изображений
Использование цифровой камеры Nikon и программного обеспечения E-MAX рационализирует весь процесс работы, начиная от наблюдения и захвата изображений до хранения высококачественных цифровых изображений деталей.

Интерфейс Backpack контроллера ММ
Информация об освещении, перемещении предметного столика по осям X/Y и измерениях по оси Z может быть передана на контроллер ММ в качестве интерфейса соединения с внешним компьютером, на котором установлено программное обеспечение E-MAX для обработки данных и контроля за системой.

Белый светодиодный осветитель
Белые светодиодные осветители высокой интенсивности поставляются в стандартной комплектации для освещения поверхности и контура. В данном осветителе не требуется производить замену лампочек, а также в нем поддерживается постоянная температура цвета, что позволяет достигать высокой точности и эффективности измерений. Для универсального типа (за исключением FA) в наличии имеется недавно разработанная 12 В/50 Вт галогенная лампа. Яркость была существенно улучшена, особенно при высоких увеличениях.

Штативы
Серия MM400 включает в себя цифровые столики размером до 6” x 4” и высотой по оси Z до 150 мм.
Штативы MM400/800 для использования с устройствами индикации Nikon и программным обеспечением для обработки данных Emax имеют встроенные платы энкодера. Штативы серии S подходят для использования с процессорами производства третьих фирм (Metronics Quadra Check) и являются более экономичными.
Штативы, требующие измерения высоты по оси Z, обозначены буквой “L” (линейный энкодер), а штативы, обладающие моторизованным измерением высоты по оси Z, обозначены буквами “LM” (линейный энкодер и моторизация).

Варианты исполнения микроскопов серии MM-400 в зависимости от задачи:

Для столиков с маленьким перемещением (Max, 150mm x 100mm x 150mm)
MM-400/LM: Моторизация по оси Z
MM-400/L: Встроенная мерная линейка по оси Z
MM-400/: двух осевая измерительная модель микроскопа
MM-400/S: For 3rd Party DRO
MM-400/SL: For 3rd Party DRO with Built-in Z Linear Scale
