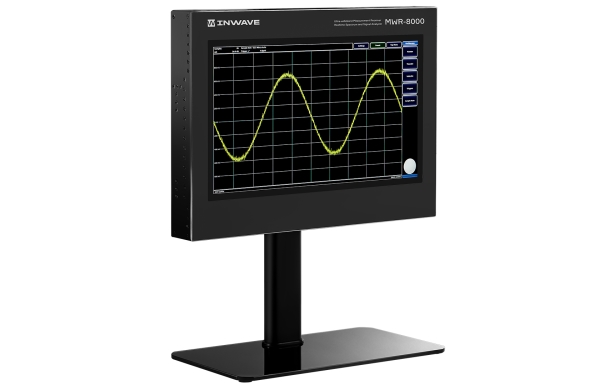

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам
Характеристики
| ТОРГОВАЯ МАРКА |
INWAVE |
|---|---|
| ГОСРЕЕСТР |
НЕТ |
| СТРАНА ПРОИЗВОДИТЕЛЬ |
РОССИЯ |
| ДИАПАЗОН ЧАСТОТ |
8 КГЦ-1.5 | 4 | 8 ГГЦ (ОПЦИИ) |
| ЧУВСТВИТЕЛЬНОСТЬ ПРИ 25°C, 1 ГГЦ |
-155 ДБМ/ГЦ |
| ИЗБИРАТЕЛЬНОСТЬ |
90 ДБ |
| ДИНАМИЧЕСКИЙ ДИАПАЗОН |
135 ДБ |
| ТОЧКА КОМПРЕССИИ 1 ДБ ПО ВХОДУ, ПРИ ВЫКЛЮЧЕННОМ ВХОДНОМ АТТЕНЮАТОРЕ |
-13 ДБМ |
| ДИАПАЗОН ОСЛАБЛЕНИЯ АТТЕНЮАТОРА (СТАНДАРТ. КОМПЛ.) |
0 .. 31.5 ДБ, ШАГ 0.5 |
| КОЭФФИЦИЕНТ ШУМА АКТИВНОЙ ЧАСТИ |
10 ДБ |
| ФАЗОВЫЙ ШУМ НА ЧАСТОТЕ 1 ГГЦ С ОТСТРОЙКОЙ 10 КГЦ |
-137 ДБН/ГЦ |
| СКОРОСТЬ СКАНИРОВАНИЯ ПРИ СПЕКТРАЛЬНОМ РАЗРЕШЕНИИ 100 КГЦ |
40 ГГЦ/С |
| ЧИСЛО КАНАЛОВ |
2 |
| МАКСИМАЛЬНАЯ ПОЛОСА ПРИЕМА |
800 МГЦ |
| МАКСИМАЛЬНАЯ ПОЛОСА АНАЛИЗА СПЕКТРА РЕАЛЬНОГО ВРЕМЕНИ ПРИ СПЕКТРАЛЬНОМ РАЗРЕШЕНИИ 100 КГЦ |
800 МГЦ |
| МИНИМАЛЬНАЯ ПОЛОСА РАЗРЕШЕНИЯ |
0.1 ГЦ |
| ОБЪЕМ ВНУТРЕННЕЙ ПАМЯТИ |
64 ГБ |
| ИНТЕРФЕЙС |
10 ГБИТ/С ETHERNET (SFP+) |
| ФОРМАТ ВЫВОДА ДАННЫХ |
ВРЕМЕННАЯ ВЫБОРКА (I/Q) ВЕЩЕСТВЕННЫЙ СПЕКТР (ДБМ) КОМПЛЕКСНЫЙ СПЕКТР |
Опции
- Диапазон рабочих частот 8 кГц-1.5 | 4 | 8 ГГц (опции)
- MWR-OCXO Термостатированный опорный генератор (OCXO)
- MWR-RB Рубидиевый опорный генератор
- MWR-RB-ENH Улучшенный рубидиевый опорный генератор
- MWR-2CH 2-й канал приема (1.5 ГГц макс.)
- MWR-ULPN Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
- MWR-RC Удаленное управление
- MWR-UPR Доступ пользователя к программированию ПЛИС
- MWR-RT Анализ спектра в реальном времени
- MWR-EMP Улучшенная защита по входу
- MWR-DDR DDR-память объемом 64 Гб
- MWR-SW 2-й РЧ-вход (переключаемый) для ВЧ-канала
- MWR-SFP+ Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+)
- MWR-100G Интерфейс ввода-вывода 100 Гбит/с (QSFP28)
- MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
- MWR-PC Встроенный ПК с сенсорным дисплеем (без данной опции управ- ление осуществляется от внешнего ПК через Ethernet)
