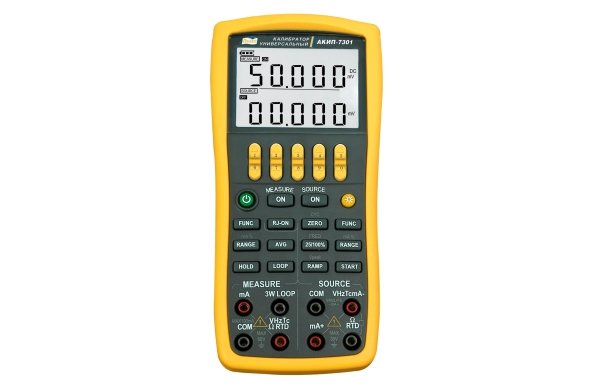

| Калибратор АКИП-7301 • Модификации: АКИП-7302 имеет только режим имитатора (источник сигналов) • Основные измерительные и выходные функции: пост. напряжение, пост.ток, сопротивление, частота,термопара,термосопротивление, давление (через модули давления), напряжение петли, выходные импульсы, коммутатор, подсчет количества переключений с усреднением • Базовая погрешность 0,02% • Высокое разрешение: 5 разрядов измерителя, 6 разрядов выходных функций (процессов) • Два независимых канала для одновременного измерения и подстройки выходного сигнала при корректировке процесса в реальном масштабе времени (тест клапанов, датчиков, преобразователей и др.) • Возможность измерения сопротивления по 2-х и 3-х проводной схеме • Малогабаритный, высокоточный, легкоуправляемый |
| Технические данные | ||||
| Функция измерения | ||||
| Режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 50 мВ | -5 мВ…55 мВ | 1 мкВ | 0,02 %+10 емр |
| 500 мВ | -10 мВ…550 мВ | 10 мкВ | 0,02 %+2 емр | |
| 5 В | -0,1 В…5,5 В | 0,1 мВ | 0,02 %+5 емр | |
| 50 В | 0 В…55 В | 10 мВ | 0,02 %+5 емр | |
| Постоянный ток | 50 мА | - 5 мА …50 мА | 1 мкА | 0,02 %+2 емр |
| Частота | 100 Гц | 2…110 Гц | 0,1 Гц | 0,02 % |
| 1 кГц | 0,1…1,1 кГц | 1 Гц | ||
| 10 кГц | 0,1…11 кГц | 0,1 кГц | ||
| Сопротивление | 500 Ом | 0 Ом…550 Ом | 0,01 Ом | 0,02 %+0,1 Ом |
| 5 кОм | 0 кОм…5,50 кОм | 0,1 Ом | 0,02 %+0,5 Ом | |
| Измерение температурыс помощью термопар |
R | -40…1760 °C | 1 °C | 1,5 °C |
| S | -20 …1760 °C | 1,5 °C | ||
| K | -200,0…1370,0 °C | 0,1 °C | 0,9 °C | |
| E | -200,0…1000,0 °C | 0,6 °C | ||
| J | -200,0…1200,0 °C | 0,7 °C | ||
| T | -200,0 …400,0 °C | 0,6 °C | ||
| N | -200,0…1300,0 °C | 1 °C | ||
| B | 400…1800 °C | 1 °C | 2 °C | |
| Измерение температуры с помощью термосопротивления |
PT100 | -200,0…850,0 °C | 0,1 °C | 0,8 °C |
| PT1000 | -200 …630 °C | 0,4 °C | ||
| Cu50 | -50,0…150,0 °C | 0,6 °C | ||
| Измерение давления с помощью модулей давления |
32 типа модулей серии АРМ |
2,5 кПа…70МПа | 5 разрядов | 0,025…0,05 % |
| Функция калибратора «Источник сигналов» | ||||
| Выходной режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 100 мВ | -10 мВ…110 мВ | 1 мкВ | 0,02 %+10 емр |
| 1 В | -0,1 В…1,1 В | 10 мкВ | 0,02 %+10 емр | |
| 10 В | -1 В…11 В | 0,1 мВ | 0,02 %+10 емр | |
| Постоянный ток | 20 мА | 0…22 мА | 1 мкА | 0,02 %+10 емр |
| Частота | 100 Гц | 2…110 Гц | 0,1 Гц | 0,02 % |
| 1 кГц | 0,1…1,1 кГц | 1 Гц | ||
| 10 кГц | 0,1…11 кГц | 0,1 кГц | ||
| 100 кГц | 1 кГц…110 кГц | 1 кГц | ||
| Импульсы | 100 Гц | 10…10000 имп. | 1 имп | 0,1 % |
| 1 кГц | ||||
| 10 кГц | ||||
| 100 кГц | ||||
| Переключатель (коммутатор) |
100 Гц | 0,1 Гц | 0,02 % | |
| 1 кГц | 1 Гц | |||
| 10 кГц | 0,1 кГц | |||
| 100 кГц | 1 кГц | |||
| Сопротивление | 400 Ом | 0 Ом…400 Ом | 0,01 Ом | 0,02 %+0,1 Ом |
| 4 кОм | 0 кОм…4 кОм | 0,1 Ом | 0,02 %+1 Ом | |
| 40 кОм | 0…40 кОм | 1 Ом | 0,1 %+10 Ом | |
