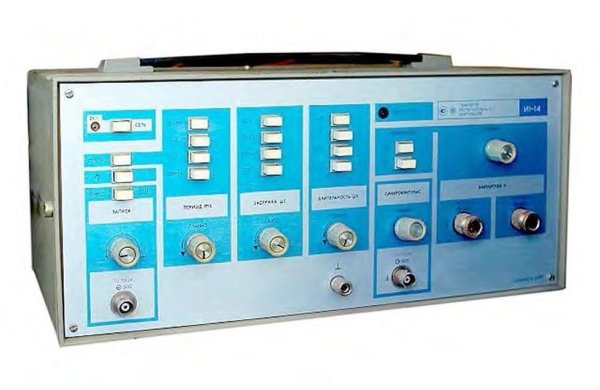

Калибратор импульсный И1-14
Калибратор импульсный И1-14 применяется при разработке, серийном выпуске и эксплуатации широкополосных осциллографов, а также для проверки ПХ линейных четырехполюсников (видеоусилителей, делителей и т. д.). Оприбор обеспечивает уменьшение длительности фронта, расширение диапазонов установки параметров - длительности, задержки периодов повторения. Калибратор импульсный И1-14 имеет малые габаритные размеры и массу.
| Общие параметры | |
| Полярность | Положительная и отрицательная |
| Длительность фронта | ≤1 нс |
| Выброс на вершине | ≤3% |
| Режим | Одинарная последовательность импульсов |
| Неравномерность вершины | ≤(1-3)% |
| Максимальная амплитуда импульса | ≥20 В |
| Погрешность установки амплитуды | 0,1 U |
| Плавно-ступенчатое ослабление амплитуды импульсов | 0-63 дБ |
| Длительность импульсов | 0,1 - 10 мкс |
| Погрешность установки длительности | 0,1t+0,01 мкс |
| Период повторения импульсов | 0,01 -100 мкc |
| Погрешность установки периода | 0,1 Т |
| Временной сдвиг (задержка) основного импульса относительно синхроимпульса | 0,03-1 мкс |
| Погрешность установки временного сдвига | 0,1 D + 0,01 мкс |
| Паразитная модуляция временного сдвига | 10^-4D +0,1 нc |
| Питание | 220±22 В, 5О±0,5 Гц или 115±5,5 В, 400^+28-12 Гц. |
| Потребляемая мощность | 45 В*А |
| Габаритные размеры | 360х184х235 мм |
| Масса | 7 кг |
