Калибратор–измеритель ZM-3001 предназначен для обеспечения поверки технических средств АСУ ТП (термометры сопротивления, термопары, нормирующие преобразователи и др.) при изготовлении, эксплуатации и в процессе наладки, а также для повышения производительности поверочных работ.
Изделие одновременно обеспечивает воспроизведение и измерение сигналов тока или напряжения при гальванически разделённых каналах воспроизведения и измерения.

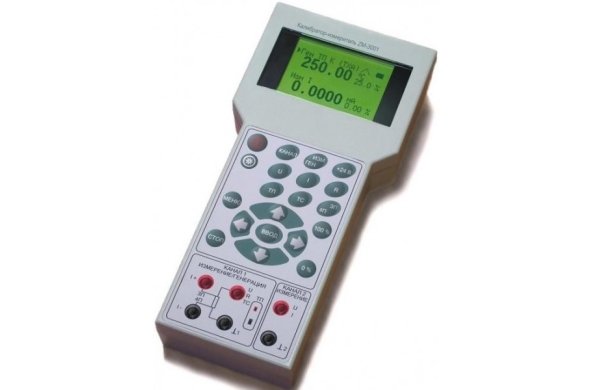

Конструктивно изделие выполнено в виде переносного прибора с автономным питанием, имеет жидкокристаллический индикатор, кнопочную панель управления, встроенное зарядное устройство.
Время непрерывной работы после зарядки аккумуляторов до 24 часов.
Реализован аппаратный (RS-232) и программный интерфейс для связи с ПК и сопряжения с пользовательским ПО.
Технические характеристики
|
Функция Измерения/воспроизведения |
Диапазоны измерения |
Диапазоны воспроизведения |
|
Напряжение постоянного тока |
от - 70 до 70 мВ |
от -10 до 70 мВ |
|
от 0 до 1 В |
от 0 до 1 В |
|
|
от 0 до 10 В |
от 0 до 10 В |
|
|
от 0 до 40 В |
- |
|
|
Сила постоянного тока |
от 0 до 25 мА |
от 0 до 25 мА |
|
Сопротивление |
от 0 до 400 Ом |
от 15 до 400 Ом |
|
от 0 до 3500 Ом |
от 400 до 3500 Ом |
|
|
Поверка/имитация термопар |
К (ТХА), |
|
|
Поверка/имитация термометров сопротивления |
Pt50 (50 П) Pt1000 (1000 П) Pt'1000 |
|
ПРИМЕЧАНИЯ
1. Для термопар поддерживается автоматическая компенсация температуры «холодного спая».
2. Для термометров сопротивления поддерживаются 2-х, 3-х и 4-х проводная схемы включения.
3.При измерении постоянного тока можно использовать внутренний источник напряжения + 24В (включается последовательно в измеряемую цепь) для питания поверяемого прибора.
4. При воспроизведении постоянного тока можно использовать внешний источник + 24В. (Включается последовательно в цепь генерации) – режим потребления заданного тока.
Основные характеристики
|
Диапазон физ. величины |
Предел допускаемой приведенной погрешности |
|
|
|
При измерении |
При воспроизведении |
|
от - 70 до 70 мВ |
0,025 % |
0,025 % |
|
от 0 до 1 В |
0,02 % |
0,02 % |
|
от 0 до 10 В |
0,02 % |
0,02 % |
|
От 0 до 40 В |
0,02 % |
- |
|
от 0 до 25 мА |
0,02 % |
0,02 % |
|
от 0 до 400 Ом |
0,1 Ом |
0,1 Ом |
|
от 0 до 3500 Ом |
1,0 Ом |
1,0 Ом |
|
Термопары (ТП) |
0,6-2,5 °С * |
0,6-2,5 °С * |
|
термометры сопротивления (ТС) |
0,2-0,7 °С * |
0,2-0,7 °С * |
* В зависимости от типа ТП или ТС.
- возможность периодического обновления прошивки калибратора для расширения функциональности;
- система питания, аналогичная системе питания сотового телефона (со встроенным зарядным устройством);
- полная программная поддержка со стороны компьютера (калибратор поставляется c СОМ-сервером, позволяющим вести управление калибратором не только из терминальных программ, но и посредством любых скриптовых технологий, таких как VBScript, JScript;
- встроенное программное обеспечение калибратора обладает функциями самодиагностики аппаратных неисправностей.
Масса(кг): 0,6 Габариты(мм): 106х224х59
