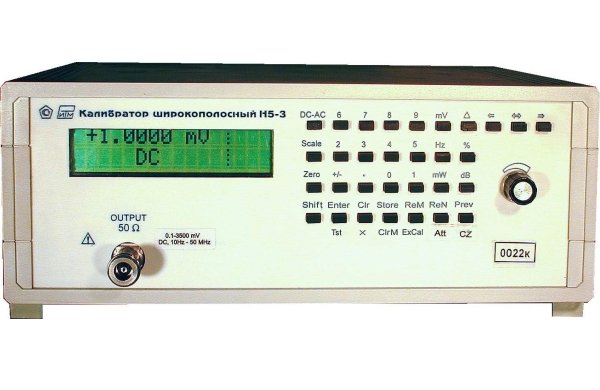

Калибратор переменного напряжения широкополосный Н5-3 купить по низким ценам в интернет-магазине, характеристики, описание

Интерфейс RS-232С (стык С2-ИС)

Обеспечивает воспроизведение напряжения переменного тока синосуидальной формы в широком диапазоне частот и предназначен для поверки и калибровки вольтметров переменного тока. Дополнительной функцией прибора является воспроизведение напряжения постоянного тока любой полярности. Выход прибора рассчитан на подключение соединителей коаксиального 50-омного тракта размером 7/3

(N-соединители)

Входное напряжение нормируется при подключении нагрузки сопротивлением 50 Ом

Воспроизведение напряжения переменного тока
Диапазон воспроизведения	Предел допускаемой основной погрешности при Т=*Т_к±5°С, ±(% от U + мкВ*) на частотах:
Диапазон воспроизведения	(10-20)Гц	(20-40)Гц	40 Гц- 100 кГц	(0,1-1)МГц	(1-3)МГц	(3-5)МГц	(5-10)МГц	15, 20, 30 МГц	50 МГц
С дополнительным внешним аттенюатором «40 дБ»
(110-3) мкВ	0,8	0,8	0,8	0,8	1	1	1,3	-	-
Основной выход
(3,5-1,1) В	0,5	0,3	0,2	0,3	0,3	0,3	0,5	0,8	1,3
(1,1-0,33) В	0,5	0,3	0,2	0,3	0,3	0,5	0,5	0,8	1,3
(329,9-110,00) мВ	0,5	0,3	0,3	0,3	0,5	0,8	0,8	1	1,3
(109,99-11,00) мВ	0,5	0,5	0,5	0,5	0,5	0,8	0,8	1	2
(10,999-1,100) мВ	0,8	0,5	0,5	0,8	0,8	0,8	1	1,3	2
(1,0999-0,1000) мВ	0,8	0,8	0,8	0,8	0,8	1	1	2	4

Воспроизведение напряжения постоянного тока

Диапазон воспроизведения	Предел допускаемой основной погрешности. при Т=*Т_к±5°С, ±(% от U + мкВ*) на частотах
±(0,1000 - 1,0999) мВ	0,02 · В + 3 мкВ
±(1,100 - 10,999) мВ	0,0015 · В + 3 мкВ
±(11,00 - 109,99) мВ	0,001 · В + 5 мкВ
±(110,0 - 3500,0) мВ	0,0007 · В + 50 мкВ

U – установленное значение напряжения; дополнительная погрешность в режиме с внешним аттенюатором с номинальным

ослаблением 40 дБ не более ±(0,1% от U_вых + 1 мкВ) или ± 0,01 дБ; U_вых - выходное напряжение аттенюатора;

Т_к –температура калибровки

Погрешность установки частоты, ±%
В диапазоне частот от 9 Гц до 11 МГц	На частоте 15, 20, 30 и 50 МГц
0,02 + 0,1 Гц	3

Масса (кг): 5,0; Габариты (мм): 291х108х260 Заменяет: В1-16
