Калибратор тестер-стенда КС-1 предназначен для контроля работоспособности тестеров проверки антистатической обуви и браслетов модели ТС-1. Прибор разработан в полном соответствии с требованиями стандарта ГОСТ IEC 61340-5-1-2019 для быстрой и простой проверки работоспособности тестера в процессе эксплуатации.
Назначение
Калибратор тестер-стенда КС-1 предназначен для периодического контроля и работоспособности тестер-стенда модели ТС-1 проверяющего сопротивления антистатической обуви и браслетов. Калибратор СК-1 выпускается в климатическом исполнении УХЛ категория размещения – 4.2 по ГОСТ 15150 и обеспечивает нормальную работу при следующих климатических факторах:
- температура окружающей среды от +10ºСдо +35°С;
- относительная влажность воздуха при температуре плюс 20ºС до 60%
Калибратор тестер-стенда КС-1 предназначен для использования на промышленных предприятиях, в лабораториях, сервисных центрах и др.
Калибратор тестер-стенда КС-1 позволяет проводить периодический контроль и проверку работоспособности тестер-стенда модели ТС-1 или аналогичных приборов. Калибратор тестер-стенда КС-1 позволяет проводить проверку в двух диапазонах, один в пределах от 0,75 до 35МОм, в соответствии с рекомендациями действующих нормативных документов. Указанный диапазон соответствует нормам по организации заземления персонала «Сотрудник-браслет» согласно ГОСТ IEC 61340-4-6-2019. Второй диапазон в пределах от 0,95 до 100Мом. Данный диапазон соответствует нормам сопротивления системы "сотрудник - обувь" по ГОСТ IEC 61340-5-1-2019.
 |
 |
Комплект поставки
|
|
Наименование |
Обозначение |
Кол. |
|
1 |
Калибратор КС-1 |
КС1.00.00.000 |
1 |
|
2 |
Шнур соединительный |
КС1.00.01.000 |
2 |
|
3 |
Зажим |
ELECTRO-PJP 5030 |
1 |
|
|
Комплект эксплуатационной документации |
|
|
|
4 |
Паспорт |
КС1.00.00.000ПС |
1 |
|
5 |
Руководство по эксплуатации |
КС1.00.00.000РЭ |
1 |
|
6 |
Упаковочная тара (коробка) |
ТС1.00.09.000 |
1 |
Устройство и работа

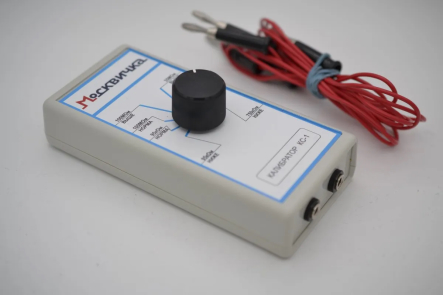

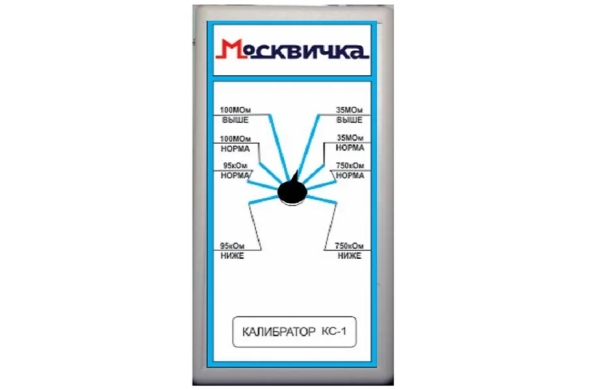

На панели калибратора КС-1 располагается переключатель выбора величины сопротивления. Диапазон проверочных сопротивлений состоит и 8 наборов, которые выбираются переключением переключателя, каждое из положений показаны на панели калибратора торце корпуса калибратора размещены разъемы для подключения к тестерам ТС-1,ТС-2 или аналогичным приборам.
Технические характеристики
|
|
Наименования показателей |
Значения |
|
1 |
Сопротивление браслета, нижняя граница диапазона «750 кОм ниже», кОм |
720 ± 1 % |
|
2 |
Сопротивление браслета, значение в пределах диапазона «750 кОм норма», кОм |
780 ± 1 % |
|
3 |
Сопротивление браслета, значение в пределах диапазона «35 МОм норма», МОм |
33± 1 % |
|
4 |
Сопротивление браслета, верхняя граница диапазона «35 МОм выше», МОм |
36 ± 1 % |
|
5 |
Сопротивление обуви, нижняя граница диапазона «100 кОм ниже», кОм |
96 ± 1 % |
|
6 |
Сопротивление обуви, значение в пределах диапазона «100 кОм норма», кОм |
103 ± 1 % |
|
7 |
Сопротивление обуви, значение в пределах диапазона «100 МОм норма», МОм |
92 ± 1 % |
|
8 |
Сопротивление обуви, верхняя граница диапазона «100 МОм выше», МОм |
105 ± 1 % |
|
9 |
Габаритные размеры, мм |
140×66,5×28 |
|
10 |
Масса, г |
160 |
