Калибратор универсальный Н4-6 купить по низким ценам в интернет-магазине, характеристики, описание

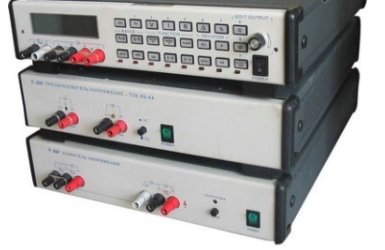

Прецизионный прибор, предназначенный для поверки, калибровки и исследований широкой номенклатуры приборов и устройств, как в составе автоматизированных систем (с приборными интерфейсами RS-232C и IEEE 488), так и автономно. В комплект входят: базовый прибор (калибратор); усилитель напряжения (высоковольтный); преобразователь напряжение-ток.

Характеристики в режиме калибратора переменного напряжения

• разрешающая способность 0,0001 %;

• суточная нестабильность не более 0,003 %;

• погрешность в диапазоне частот от 0,1 Гц до 20 кГц не более ±0,015 %;

Прибор обеспечивает:

• воспроизведение напряжений постоянного тока в диапазоне 0,1 мкВ - 1000 В

• воспроизведение напряжений переменного тока синусоидальной формы в диапазоне (эффективном и частотном):

0,1 мкВ – 100 В	0,1 Гц – 100 кГц
до 140 В	0,1 Гц – 20 кГц
до 500 В	0,1 Гц – 20 кГц
до 700 В	0,1 Гц – 10 кГц

(диапазон 140 – 700 В формируется в комплекте с усилителем напряжения)

• воспроизведение силы постоянного тока от ±0,1 нА до ±10 А

• воспроизведение силы переменного тока синусоидальной формы от 1 нА до 2 А в диапазоне частот от 0,1 Гц до 10 кГц и до 10 А в диапазоне частот 0,1 Гц – 5 кГц

• воспроизведение сопротивлений постоянному току в декадных точках от 10 Ом до 10 МОм

• воспроизведение отклонений, в том числе в процентах, от установленного значения воспроизводимого параметра

• агрегатирование в автоматизированные системы и комплексы многоцелевого назначения на основе приборного интерфейса последовательного типа RS-232C (СТЫК С2-ИС) и КОП (IEEE 488).

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА U

Поддиапазон Uп	Предел допускаемой основной погрешности, % от установленного значения + % от предельного значения поддиапазона (% от U + % от Uп)
	за 90 дней, t = (tк ±1)^оС	за 1 год, t = (23 ±5) ^оС	за 3 года, t = (23 ±5)^оС
0,2 В	0,0015 + 2,0 мкВ	0,0025 + 2,0 мкВ	0,005 + 2,0 мкВ
2 В	0,0015 + 0,0002	0,0025 + 0,00025	0,005 + 0,0003
20 В	0,001 + 0,00015	0,002 + 0,0002	0,005 + 0,0005
200 В	0,0025 + 0,00025	0,0035 + 0,00035	0,006 + 0,0006
1000 В	0,0025 + 0,0005	0,0035 + 0,0005	0,006 + 0,0006

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА U~

Поддиапазон Uп	Диапазон		Предел допускаемой основной погрешности, ±(% от U + % от Uп)
Поддиапазон Uп	Напряжений	Частоты	За 1 год, t=(23±5)°С	За 3 года, t=(23±5)°С
0,2 В	0,1 мкВ - 0,2 В	0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц	0,015 + 0,0015 + 30 мкВ 0,025 + 0,0025 + 35 мкВ 0,04 + 0,004 + 40 мкВ	0,03 + 0,003 + 30 мкВ 0,04 + 0,004 + 35 мкВ 0,055 + 0,0055 + 40 мкВ
	1 мкВ – 2 В	0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц	0,015 + 0,0015 0,025 + 0,0025 0,04 + 0,004	0,03 + 0,003 0,04 + 0,004 0,055 + 0,0055
20 В	10 мкВ – 20 В	0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц	0,015 + 0,0015 0,025 + 0,0025 0,04 + 0,004	0,03 + 0,003 0,04 + 0,004 0,055 + 0,0055
200 В	100 мкВ–140 В	0,1 Гц - 20 кГц 20 - 50 кГц 50 - 100 кГц	0,025 + 0,0025 0,04 + 0,004 0,05 + 0,005	0,04 + 0,004 0,055 + 0,0055 0,065 + 0,0065
1000 В	1 мВ -700 В	0,1 Гц - 20 кГц	0,04 + 0,004	0,05 + 0,005

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ СИЛЫ ПОСТОЯННОГО ТОКА I-

Поддиапазон Iп	Предел допускаемой основной погрешности, ±(% от I + % от Iп)
Поддиапазон Iп	1 год, t = (23 ±5) оС	3 года, t = (23 ±5) оС
0,2 мА	0,005 + 0,002	0,01 + 0,003
2 мА	0,005 + 0,002	0,01 + 0,003
20 мА	0,005 + 0,002	0,01 + 0,003
200 мА	0,008 + 0,002	0,013 + 0,003
2 А	0,01 + 0,004	0,015 + 0,005
10 А	0,03 + 0,002	0,04 + 0,02

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ СИЛЫ ПЕРЕМЕННОГО ТОКА I~

Поддиапазон Iп	Диапазон	Предел допускаемой основной погрешности, ±(% от I + % от Iп)
		за 1 год, t = (23 +-5) оС, на частотах
		0,1 - 1000 Гц	0,1 - 1000 Гц	0,1 - 1000 Гц
0,2 мА	0,1 нА – 0,2 мА	0,05 + 0,01	0,1 + 0,05	0,5 + 0,25
2 мА	1 нА – 2 мА	0,05 + 0,005	0,08 + 0,01	0,25 + 0,05
20 мА	10 нА – 20 мА	0,05 + 0,005	0,08 + 0,01	0,25 + 0,05
200 мА	100 нА – 200 мА	0,05 + 0,005	0,08 + 0,01	0,25 + 0,05
2 А	1 мкА – 2 А	0,08 + 0,01	0,15 + 0,015	0,5 + 0,05
10 А	10 мкА – 20 А	0,1 + 0,02	0,5 + 0,05	-

При трехгодичном межповерочном интервале погрешность увеличивается в 1,5 раза

РЕЖИМ ВОСПРОИЗВЕДЕНИЯ СОПРОТИВЛЕНИЙ R

Номинальное значение	Предел допускаемой основной погрешности, %, t = (23 ±5) оС
сопротивления R	1 год	3 года
10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм	0,003	0,005
1 МОм 10 МОм	0,02 0,03	0,04 0,05

Масса (кг): калибратора 8,2; усилителя напряжения - 8,8; преобразователя напряжение-ток - 10,8.

Габариты (мм): базового калибратора и преобразователя напряжение- ток 368 х 80 х 485; усилителя напряжения 368 х 100 х 485 Заменяет: В1-28
