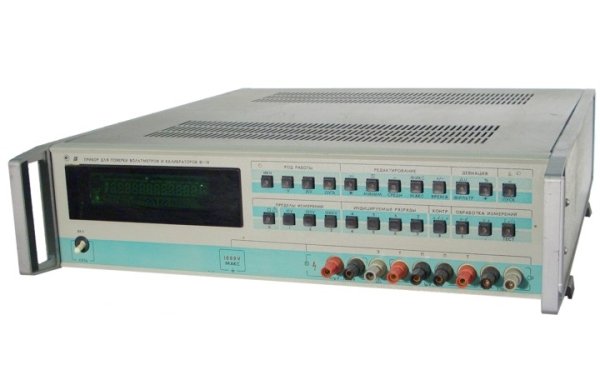

Калибратор В1-18
В1-18 калибратор предназначен для поверки и метрологических исследований широкой номенклатуры приборов и устройств постоянного тока как в составе автоматизированных систем, так и автономно.
Основные данные В1-18
• Диапазон воспроизведения напряжении постоянного тока ±(10 нВ - 11,999999 В)
• Диапазон измерения:
напряжений постоянного тока ±(0,1 мкВ-1000 В);
приращений (изменений) напряжения постоянного тока: ±(0,1 мкВ-1000 В) и ±(0,0001-99,9999%) в абсолютных и относительных единицах соответственно (с нелинейностью 0,0003%)
• Время измерения, не более:
при выключенном фильтре 4-5 с;
при включенном фильтре 4-10 с
• Входное сопротивление: 1010, 106 и 107 Ом на пределах измерения 10, 100 и 1000 В соответственно
• Входной ток не более 100 нА (10 В)
• Выходное сопротивление (в режиме воспроизведения напряжений) 0,0005 и 40 Ом на поддиапазонах 10 и 1:100 соответственно
• Максимально допустимым ток нагрузки 20 мА
• Время установления выходного напряжения < 1,5 с
• Время установления рабочего режима < 2 ч
| Параметры | Режим измерения напряжения (вольтметр) | Режим воспроизведения напряжения (калибратор) |
| Пределы измерения или поддиапазон установки напряжения (Un) | 1; 10; 100; 1000 В | 10; 0,1 В (выход "1:100") |
| Максимальная чувствительность предела (цена деления младшего разряда | 0.1*, 1, 10, 100 мкВ | 1; 0,01 мкВ |
| Предел основной погрешности измерения и воспроизведения напряжения при 20±5°С, ±(% от f +% от U н ) | 0,001+0,0012 (1 В), 0,0015 + 0,00012 (10 В), 0,002 + 0,00012 (100 В), 0,003 + 0,00012 (1000 В) |
0,0015+0,00012 (10 В), 0,003 + 0,00016 (0,1 В) |
