Основные характеристики

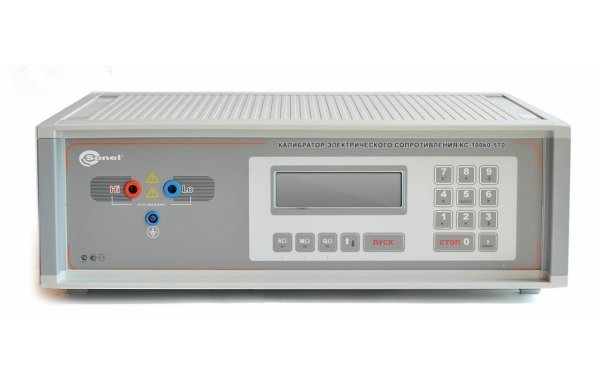

Калибраторы электрического сопротивления серии КС обеспечивают воспроизведение электрического сопротивления в диапазоне от 50 кОм до 10 ТОм. Необходимое сопротивление устанавливается пользователем с помощью клавиатуры приборов. Каждая модификация в серии имеет свои ключевые особенности. Среди отличительных возможностей внутри модельного ряда можно выделить следующие:
- высокие значения верхнего порога воспроизводимого сопротивления (КС-10G0-10T0);
- максимальную ширину диапазона воспроизводимого сопротивления (КС-100k0-5T0);
- лучшие метрологические характеристики (КС-50k0-100G0);
- минимальную стоимость (КС-50k0-10G0).
С использованием программного обеспечения из комплекта стандартной (для КС-50k0-10G0, КС-50k0-100G0) или дополнительной (для KC-100k0-5T0) комплектации, возможно управление калибраторами с ПК с функционалом программирования поверочных процедур.
Таблица сравнения
| Параметры | КС-50k0-10G0 | КС-50k0-100G0 | КС-100k0-5T0 | КС-10G0-10T0 |
|---|
| Диапазон сопротивлений |
50 кОм - 10 ГОм |
50 кОм - 100 ГОм |
100 кОм - 5 ТОм |
10 ГОм - 10 ТОм |
| Максимальное рабочее напряжение |
2,5 кВ |
2,5 кВ |
5 кВ |
10 кВ |
| Максимальный рабочий ток |
1,5 мА |
1,5 мА |
1,5 мА |
3 мА |
| USB интерфейс (управление с ПК) |
+ |
+ |
+ |
- |
| Масса не более |
16 кг |
16 кг |
16 кг |
10 кг |
Подробные технические характеристики
Технические характеристики КС-100k0-5T0
| Диапазон сопротивлений | Разрешение | Предел допускаемой абсолютной погрешности |
|---|
| 0,1...999,9 МОм |
0,1 МОм |
±0,015 × Rвоспр |
| 1...999,99 ГОм |
0,01 ГОм |
±0,015 × Rвоспр |
| 1...5 ТОм |
0,01 ТОм |
±0,015 × Rвоспр |
Технические характеристики КС-50k0-10G0
| Диапазон сопротивлений | Разрешение | Предел допускаемой абсолютной погрешности измерения |
|---|
| 50...950 кОм |
50 кОм |
± 0,001 × Rвоспр |
| 1...99,95 МОм |
0,05 МОм |
± 0,002 × Rвоспр |
| 100...999,9 МОм |
0,1 МОм |
± 0,01 × Rвоспр |
| 1...10 ГОм |
0,01 ГОм |
± 0,01 × Rвоспр |
Технические характеристики КС-50k0-100G0
| Диапазон сопротивлений | Разрешение | Предел допускаемой абсолютной погрешности измерения |
|---|
| 50...950 кОм |
50 кОм |
± 0,0005 × Rвоспр |
| 1...99,95 МОм |
0,05 МОм |
± 0,001 × Rвоспр |
| 100...999,9 МОм |
0,1 МОм |
± 0,005 × Rвоспр |
| 1...100 ГОм |
0,01 ГОм |
± 0,005 × Rвоспр |
Технические характеристики KC-10G0-10T0
| Диапазон воспроизводимых сопротивлений | Разрешение | Предел допускаемой абсолютной погрешности воспроизведения сопротивления |
|---|
| 10...990 ГОм |
10 ГОм |
± 0,01 × Rвоспр |
| 1...10 ТОм |
0,1 ТОм |
± 0,015 × Rвоспр |
Rвоспр — воспроизводимое значение сопротивления постоянному току.
Дополнительные технические характеристики
| Характеристика | Значение |
|---|
Рабочая сила постоянного тока, мА, не более:
КС-50k0-10G0, КС-50k0-100G0, КС-100k0-5T0
КС-10G0-10T0 |
1,5
3 |
Рабочее напряжение постоянного тока, кВ, не более:
КС-50k0-10G0, КС-50k0-100G0
КС-100k0-5T0
КС-10G0-10T0 |
2,5
5
10 |
| Напряжение питания |
220/230 В; 50 Гц |
| Габаритные размеры (ширина × высота × глубина) |
540×185×450 |
Масса, кг, не более:
КС-50k0-10G0, КС-50k0-100G0, КС-100k0-5T0
КС-10G0-10T0 |
16
10 |
Условия эксплуатации:
температура окружающего воздуха:
относительная влажность:
атмосферное давление: |
+10...+30
25...60
630...800 |
