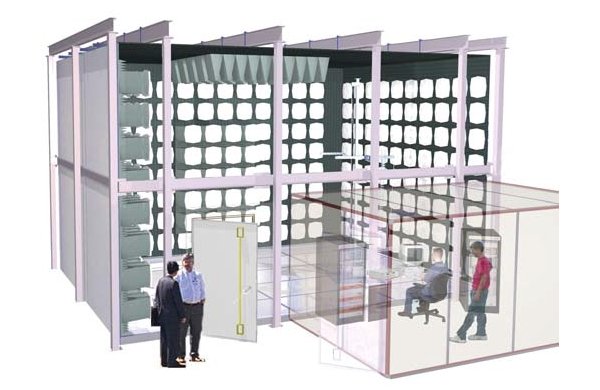

Камера ETS-Lindgren Fact 3 для тестирования на ЭМС

Артикул: 1-352093

  • 1,5 х 1,5 м
  • 26 МГц – 18 ГГц 0 + 6 дБ
  • 75 % 16 точек


Диапазон частот

• от 26 МГц до 40 ГГц



Измерения

• для FCC3 наполнения измерений класса B



Тест на иммунитет стандартов

• SAE J551, SAE J-1113

• IEC 61000-4-3/EN61000-4-3



Тест на соответствие стандартам излучения

• FCC Parts 15 & 18

• ANSI C63.4

• CISPR 11/EN50011

• EN 50147-2

• CISPR 22/EN550022

• CISPR 16/EN550016

• VCCI V-3/2004.04

• SAE J1113

• SAE J551



Однородность поля (IEC 1000-4-3)

• 1,5 х 1,5 м

• 26 МГц – 18 ГГц

• 0 + 6 дБ

• 75 % 16 точек



Нормированное затухание (ANS C63.4)

• 30 МГц – 40 ГГц



Состав камеры Fact 3

• комната

• измерительное оборудование

• антенны

• антенная мачта

• поворотный стол

• ПО



Возможности камеры Fact 3



Камера Fact 3 дает возможность производить безэховые тесты иммунитета и полу-безэховые тесты по излучению, для исследования оборудования на ЭМС.

За счет применения гибридного поглотителя и облицовочной ферритовой плитки, которые занимают небольшой объем, камера Fact 3 имеет рациональные размеры.

В связи с небольшими размерами камеру Fact 3 возможно расположить в различных помещениях.

Камера ETS-Lindgren Fact 3 позволяет с помощью антенн сканировать тестируемое оборудование на высоте до 4 метров.

Если использовать в Fact 3 такие поворотные столы производства ETS-Lindgren, как EuroPro или LoPro, то не надо планировать специальное место для их двигателей, так как они в этих моделях уже встроенные.



Особенности Fact 3



Тесты излучения



Экранированные камеры Fact 3 помогают решить многие задачи в области измерений.

По индивидуальным требованиям заказчика возможно решение для диаметров различной величины зон молчания.

Такие зоны молчания могут составлять в диаметре до 2 метров.

Камера ETS-Lindgren Fact 3 позволяет проводить тесты по следующим стандартам: FCC части 15 & 18, ANSI C63.4, EN 50147-2, VCCI V-3/2003.04, SAE J1113, SAE J551, CISPR 22/EN55022, CISPR 16/EN55016, CISPR 11/EN55011.

При тестировании с использованием камеры модели Fact 3 гарантируются характеристики в диапазоне 1 ГГц - 18 ГГц (+/- 3,0 дБ).

Характеристики по тестам местного затухания (NSA) соответствуют +/- 4,0 дБ для камер «Стандарт», для камер «Стандарт плюс» - +/- 3,5 дБ, а для камер «Премиум» - +/-3,0 в диапазоне 30 МГц - 1 ГГц.



Тесты иммунитета



Камеры Fact 3 по желанию заказчика могут соответствовать SAE J-1113 и IEC 61000-4-3/EN61000-4-3.

Однородность поля в камере Fact 3 (0 - 6 дБ) в рабочей апертуре достигается на частотах 26 МГц – 18 ГГц.

Согласно стандарту IEC 61000-4-3 в данном случае, апертурой рабочей является вертикальная плоскость размером 1,5м х 1,5м, находящаяся над землей на уровне 0,8 – 2,3м от ее поверхности.

Используемые в экранированной камере Fact 3 поглотители FerroSorb позволяют выдерживать напряженность поля (постоянную) до 200 В/м и до 500 В/м импульсную напряженность.

Такие показатели напряженности поля превосходят значения большинства тестов иммунитета.



Стандартная комплектация камеры Fact 3



Компания ETS-Lindgren выпускает камеры Fact 3 в следующей стандартной комплектации:

• каркас РЧ экранированный (д/ш/в - 8,5/6,1/5,4 м)

• 4 вентиляционных вывода (30,5 х 30,5 см)

• медный нарезной стержень напольный (длинна – 12,7 см, диаметр – 1,3 см)

• крепеж для освещения – 6 шт.

• N-типа соединитель – 2 шт.

• фильтр сетевой для освещения (2х30А) – 3 шт.

• тест частотный (1 ГГц)

• тест экранный (MIL-STD-285)

• специальная прослойка (мазонит)

• диэлектрический слой (паронепроницаемый)

• поднятый пол 15,2 см (отражающий)

• плитка напольная 3,2 мм (винил)

• дверь с ручным открыванием, экранированная (1,2 х 2,1 м)

• комплект предназначенный для обслуживания двери

• панель (15,2 х 91,4 см) соединителей

• сборка модульная сейсмическая (Seismic Structural Package)

• поглотитель Rantec EHP-18PCL(пирамидальный), 16 частей на площадь пола (при тестах иммунитета 1 – 40 ГГц)

• контроллер EMCO 2090 (сейчас используется EMCenter)

• мачта для антенн 2075-2 MiniMast

• эл. поворотный стол ETS-Lindgren модель EMCO 2087-2.03 (оптоволокно, кабель питания, диаметр – 2 м.)

• тест по стандартам ANSI C63.4-2000 по диапазону 3 МГц - 1 ГГц (1 – 40 ГГц опционально)

• вход РЧ-экранированный для подачи воздуха к мачте MiniMast

• панели ферритовые Rantec FT-100 (ETS-Lindgren) – 16 шт.

• покрытие светоотражающее для поглотителей (FS-600, FS-400)

• гибридный поглотитель FS-600 для покрытия боковых стен в проблемных участках

• гибридный поглотитель FS-400 ETS-Lindgren для отражающих участках потолка и стен за поворотным столом (позиционером)

• поглотитель Rantec FT-1500 для полного покрытия стен и потолка

• в соответствии с IEC 61000-4-3 калибровка однородности поля (26 МГц – 1(40) ГГц)



Дополнительные опции



• система обнаружения огня и его подавления

• комната управления (экранированная) - 3х3х2,4 м

• облицовочные ферритовые плиты на тележке электропроводка

• модернизация дверей

• для дверей 201 серии возможен низкий порог

• система воздушного, теплового, вентиляционного кондиционирования (HVAC)

• система наблюдения для камеры (CCTV)

• тест затухания (нормированного, местного) до 18 ГГц

• двухсторонняя система связи

• измерение поля на предмет однородности до 18 ГГц



Используемые поглотители в камере Fact3



• ферритовые плиты FT-1500

• FS-600FS-400

• ферритовые панели FT-100c

• поглотитель EHP-18CL



Размеры камеры Fact 3



• Внешние габариты: длина/ширина/высота – 9,04/6,71/6,12 м

• Внутренний размер: длина/ширина/высота – 8,53/6,1/5,64 м

• Рабочая область: длина/ширина/высота – 8,12/6,1/5,48 м



Оснащение систем ETS-Lindgren



Для оснащения экранированных систем, таких как камера Fact 3, Fact 10, SpaceSaver 26H, а также разных безэховых камер, реверберационных камер, измерительных GTEM-камер, ETS-Lindgren выпускает много своей продукции. Это позволяет ETS полностью оснастить все свои системы и выполнять проекты «под ключ».

Компания ETS-Lindgren предлагает: поглотители электромагнитных волн, поглотители ETS-Rantec, защищенные от излучения поглотители RayProof, ETS-Euroshield и Series 81 РЧ двери и экраны, Holaday Probes, измерительные антенны EMCO, антенные мачты, позиционеры (одноосевой - 2005, многоосевые - 2020, 2110, 2115), различные измерительные аксессуары и многое другое.
