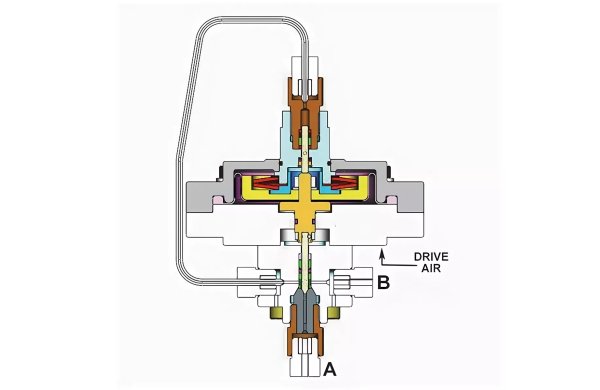

Клапан постоянного объема компании Fluke Calibration представляет собой пневматически управляемую иглу с обратной линией, соединяющей впускное отверстие с коаксиальным компенсатором. Смещение иглы согласовано с равным и противоположным вытеснением объема на компенсаторе.
Клапан постоянного объема используется в перекрестных потоках грузопоршневых манометров и в других областях применения, где два высоких давления необходимо разъединять и снова соединять с минимальными возмущениями на любой из сторон.
|
Общие технические характеристики клапана постоянного объема |
|
| Подсоединение порта A: | DH200-2* |
| Подсоединение порта B: | DH200-2* |
| Соединение для подачи управляющего воздуха (для открытия клапана): | -32 UNF F |
| Рабочая жидкость: | Масло |
| Максимальное давление в линии: | 200 МПа |
| Максимальное дифференциальное давление на порте A или B: | 200 МПа |
| Давление приводного воздуха, необходимое для открытия клапана: | |
| С нулевым перепадом: | |
| С перепадом 200 МПа, порт A | |
| С перепадом 200 МПа, порт B | |
| Максимального давление приводного воздуха: | |
| Типичное изменение давления на портах A или B при открытии или закрытии клапана: | <0,2 мм |
* DH200-2 является эквивалентом HIP HF2 для наружного диаметра 1/8 дюйма, коническая трубка из нержавеющей стали с резьбой.
