Особенности: • Измерение : активная мощность до 600 кВт (APPA 133/135/136), до 1000 кВт (APPA 137/ 138), коэфф. мощности (PF), частота (ток/напряжение) |
Технические характеристики

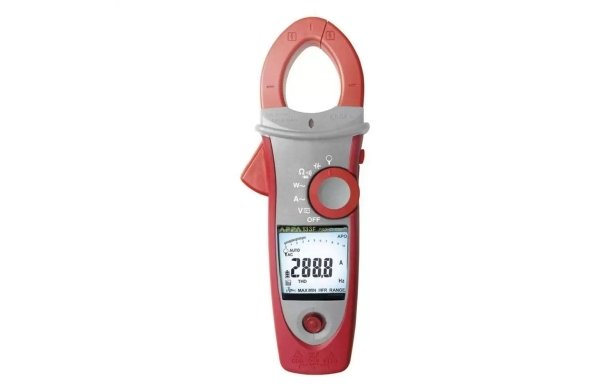

| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АРРА 133 |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ (АВТОВЫБОР AC/DC) |
Диапазон измерений (AC/DC) | 0,01 … 100 … 1000 В |
| Разрешение | 0,01В | |
| Погрешность измерения (DCV) | ± 0,7% + 2 ед. счёта | |
| Погрешность измерения (ACV) | ± 1,0% + 5 ед. счёта | |
| Полоса частот | 50 Гц … 500 Гц | |
| ИЗМЕРЕНИЕ СИЛЫ ТОКА (АВТОВЫБОР AC/DC) |
Диапазон измерений (ACA) | 0,1 …100A… 600 А |
| Диапазон измерений (DCA) | - | |
| Разрешение | 0,01 А | |
| Погрешность измерения (AC/DC) | ± 1,5% + 5 ед. счёта | |
| Полоса частот | 50 Гц … 500 Гц | |
| ИЗМЕРЕНИЕ БРОСКОВ ТОКА (INRUSH) |
Предел измерений (50 / 60Гц) | 600 А |
| Погрешность измерения | ± (2,5% + 5 ед. счёта) | |
| Чувствительность | 10 В / 10 А (скз) | |
| Период интегрирования | 100 мс | |
| ПОСТОЯННЫЙ ТОК (МКА) | Предел измерений | - |
| Погрешность | ± (1,7 % + 2 ед. счета) | |
| Максимальное разрешение | 0,1 мкА | |
| АКТИВНАЯ МОЩНОСТЬ (W) |
Пределы измерений | 10 кВт … 600 кВт |
| Макс. разрешение | 1 Вт | |
| Погрешность измерения | ± 2,5% + 5 ед. счёта | |
| КОЭФФ. МОЩНОСТИ (PF) |
Диапазон измерений | - 1,00 … +1,00 |
| Разрешение | 0,01 | |
| Погрешность измерения | ± 3° | |
| СУММАРНЫЙ КОЭФФИЦИЕНТ ГАРМОНИК (THD) |
Диапазон измерений | 0,1 % … 100 % |
| Разрешение | 0,1 | |
| Погрешность измерения | ± (3,0% + 10 ед. счёта) | |
| Чувствительность | 10 В / 10 А (скз) | |
| Полоса частот | 45 Гц … 65 Гц | |
| ГАРМОНИКИ (ТОК/НАПРЯЖЕНИЕ) |
Диапазон измерений (№№) | 01 … 12 |
| Чувствительность | 10 В / 10 А (скз) | |
| Погрешность измерения | ± (5,0% + 10 ед. счёта) | |
| ЧАСТОТА (HZ) | Основная гармоника | 20 Гц … 10 кГц |
| Разрешение | 0,1 Гц | |
| Погрешность измерения | ± (0,5% + 3 ед. счёта) | |
| Чувствительность | 10 В/ 10 А (скз) | |
| СОПРОТИВЛЕНИЕ И ЦЕЛОСТНОСТЬ ЦЕПИ |
Пределы измерений | 1 кОм/ 10 кОм/ 100 кОм |
| Макс. разрешение | 0,01 Ом | |
| Погрешность измерения | ± (1,0% + 3 ед. счёта ) | |
| Прозвонка цепи | до 30 Ом (зв. сигнал частотой 2 кГц) | |
| ИСПЫТАНИЕ P-N ПЕРЕХОДА |
Диапазон измерений | 0,4…0,8 В |
| Погрешность измерения | ± (1,5% + 5 ед. счёта ) | |
| Тестовое напряжение ХХ | 3 В | |
| ОБЩИЕ ДАННЫЕ | Тип преобразователя | - |
| Макс. индицируемое число | 10.000 | |
| Скорость измерения | 3 изм./с | |
| Макс. диаметр провода | 37 мм | |
| Источник питания | 9 В х 1 (тип Крона) | |
| Ресурс источника питания | 300 ч | |
| Автовыключение | 15 мин | |
| Условия эксплуатации | 0 °C … 50 °C, отн. влажность не более 80 % | |
| Габаритные размеры | 87 х 239 х 51 мм | |
| Масса | 380 г | |
| Комплект поставки | Измерительные провода (2), источник питания (1- установлен), транспортная сумка (1), руководство по эксплуатации, термопара К-типа (1-APPA135/138), адаптер термопары (1- APPA135/138) |
