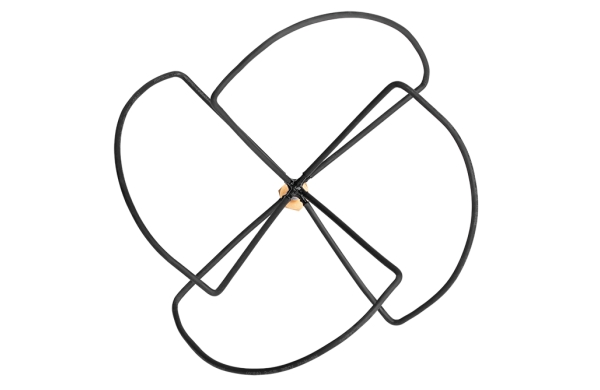

Рамочная антенна представляет собой направленную антенну, состоящую из одного или нескольких витков проводника, образующих конфигурацию рамки. Рамочные антенны используются для определения электрической и магнитной составляющей напряженности электромагнитного поля, для замера плотности потока энергии, осуществления мониторинга электромагнитной обстановки.
Технические характеристики
- Диапазон рабочих частот 1.3–1.6 ГГц
- Тип диаграммы направленности всенаправленная
- Тип поляризации круговая
- Коэффициент усиления -1–0 дБ
- Ширина основного лепестка диаграммы направленности (верт./гориз.) 100°
- КСВН, не более 2.0
- Неравномерность диаграммы направленности, не более 3 дБ
- Максимальная подводимая мощность 10 Вт
- Коэффициент эллиптичности (AR), не более 5 дБ
- Тип соединителя SMA
- Габаритные размеры 100х100х70 мм
- Масса 25 г
