- Тип: проверка браслетов, Измеритель поверхностного сопротивления, Измеритель электростатических потенциалов, Контроль заземления
- Страна изготовитель: Великобритания/США
- Измеряемые величины: сопротивление (Rpp), сопротивление (Rg), сопротивление (Rv), сопротивление (Rs), температура, t (°C), температура, t (°F), отн. влажность, %, Электростат. Потенциал, Контроль Заземления, Ионный Баланс, Время Стекания Заряда, Баланс Смещения, Проверка Ионизаторов, Проверка Браслетов
- Габаритные размеры: 56 х 35 х 23 см (размеры комплекта)
- Вес: 13 кг (масса комплекта)
Комплект для проведения ESD аудита EPA зон и средств защиты от ЭСР от компании Vermason применяется для проверки средств защиты от электростатических разрядов и определения значений параметров оборудования, материалов и вспомогательного оснащения, находящегося в зоне защищенной от электростатических разрядов (EPA зоне), а также подтверждения нахождения этих параметров в требуемых пределах с целью оценки и проверки соответствия предъявляемым требованиям.
Комплект для проведения ESD аудита, Vermason 222687 обеспечивает проведение контроля в соответствии со следующими процедурами проверки:
- Проверка рабочих поверхностей, стеллажей, тележек и сидений.
- Проверка соответствия требованиям стандартов антистатической тары и упаковки.
- Проверка антистатических (токопроводящих) полов.
- Проверка антистатической одежды (халаты, перчатки, костюмы и т.д.).
- Проверка системы «человек-обувь-пол».
- Проверка соответствия заявленным характеристикам - ионизаторов.
- Проверка соответствия заявленным характеристикам - ESD браслетов.
- Проверка наличия и исправности заземления.
- Проверка величины электростатических потенциалов на объектах в зоне, защищенной от ЭСР.
В соответствии со стандартом EN 61340-5-1, раздел 5.2.3, План подтверждения соответствия: «План подтверждения соответствия должен быть установлен с целью того, чтобы убедиться в выполнении организацией требований плана. Мониторинг процессов (измерения) должен проводиться в соответствии с планом подтверждения соответствия, который определяет подтверждаемые технические требования, пределы измерений и частоту проведения данной процедуры. План подтверждения соответствия должен содержать документы, в которых описываются методы тестирования, используемые при мониторинге процессов и измерениях. Если организация применяет методы тестирования, отличные от описанных в данном стандарте, она должна быть в состоянии показать, что полученные результаты коррелируют с результатами, полученными стандартными методами. Результаты подтверждения соответствия должны быть установлены, записаны и сохранены в качестве доказательства соответствия техническим требованиям. Выбранное для проведения проверок оборудование должно обеспечить выполнение измерений, определённых планом подтверждения соответствия».
Комплект для проведения аудита EPA зон и средств защиты от ЭСР, модель VERMASON 222687, включает в себя следующее оборудование:
- Цифровой измеритель поверхностного сопротивления - для определения сопротивления между двумя точками (Rp-p) или сопротивления между поверхностью и землёй (Rg), в соответствии с требованиями стандарта МЭК 61340-2-3. Используется для проверки рабочих поверхностей, стеллажей, тележек, полов, одежды и сидений.
- Переносной тестер контроля целостности заземления и проверки браслетов - для подтверждения правильности разводки проводов внутри розетки и целостности контура защитного заземления.
- Тестер сопротивления заземления - для определения сопротивления цепи заземления с общей точкой заземления (точкой заземления) и другого оборудования.
- Цифровой измеритель электростатических потенциалов / Комплект для проверки ионизаторов - для определения электростатических потенциалов, напряжения смещения (ионного баланса) и времени нейтрализации (стекания) заряда (см. ANSI/ESD STM3.1), проверки характеристик ионизаторов.
- Набор тестовых пластин - для демонстрации возникновения электростатических зарядов и проверки функциональности оборудования для защиты от электростатических разрядов.
- Антистатический браслет.
- Ремешок для заземления на обувь.
Комплект поставки комплекта для проведения аудита EPA зон и средств защиты от ЭСР, модель VERMASON 222687:
- VERMASON 222642, Комплект для определения поверхностного сопротивления, цифровой. – 1 шт.
- VERMASON 224715, Переносной тестер контроля целостности заземления и проверки браслетов - 1 шт.
- VERMASON 222645, Тестер сопротивления заземления – 1 шт.
- EMIT 50598, Измеритель электростатических потенциалов/комплект для проверки ионизаторов – 1 шт.
- Набор тестовых пластин - 1 шт.
- VERMASON 229625, Комплект браслет ESD металлический (229620) и провод спиралевидный (230175) - 1 шт.
- VERMASON 248555, Универсальный ремешок для заземления обуви - 1 шт.

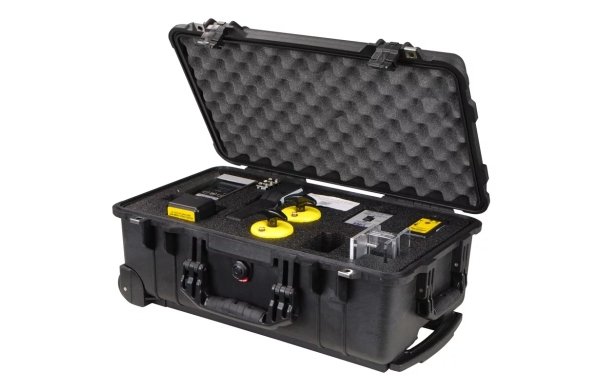

- Транспортировочный кейс – 1 шт.
- Сертификаты калибровки.
- Инструкции по эксплуатации на русском языке.
