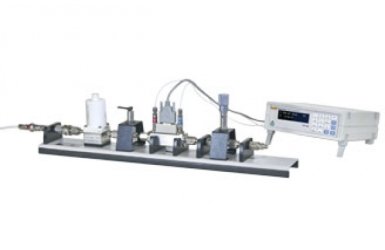

Комплекты калибраторов расхода газа Fluke 5142-10K

Артикул: 1-350172

  • трубопроводы и переходники для присоединения подачи газа и тестируемого устройства, включая трубный фитинг 1/4 дюйма, муфту 1/4 дюйма NPT, ниппель 1/4 дюйма NPT, ниппель 1/8 дюйма NPT и ниппель 1/4 дюйма BSP.


molbox RFM-M, molbloc 5E3-L, от 0,1 до 10 ст. литров в мин.

Включено:

  • molbox RFM (комплекты 5141) или molbox RFM-M (комплекты 5142 и 5144), эталонный монитор расхода с быстроразъемными линиями давления molbloc, кабель связи molbloc, сетевой шнур и руководство пользователя,
  • ламинарный расходомер molbloc 5E3-L,
  • устанавливаемая система molstic-L с точным регулятором давления, изолирующим вентилем и клапаном точного измерения расхода для каждого molbloc-L,
  • трубопроводы и переходники для присоединения подачи газа и тестируемого устройства, включая трубный фитинг 1/4 дюйма, муфту 1/4 дюйма NPT, ниппель 1/4 дюйма NPT, ниппель 1/8 дюйма NPT и ниппель 1/4 дюйма BSP.





Простота высококлассной калибровки расхода газа

Комплекты калибраторов расхода газа Fluke Calibration 5141, 5142 и 5144 molbox RFM оснащены конфигурацией molbox RFM и molbloc-L, оптимизированными для очень широкого спектра работ в сочетании с molstic-L и другим соединительным оборудованием, необходимым для полной калибровки системы. Просто подайте в систему 620,5 кПа чистого N2 или воздуха. Регулятор в комплекте обеспечивает стабильный регулируемый поток на molbloc. Вниз по потоку от molbloc измерительный клапан в комплекте позволяет регулировать значения массового расхода, требуемого для DUT. Это очень просто; подайте 620,5 кПа газа выше по потоку, снимите показания и точно отрегулируйте расходомерный клапан, чтобы обеспечить необходимый массовый расход с точностью ± 0,5 % от показаний. Комплекты калибратора расхода газа Fluke Calibration устраняют сложности, но не препятствуют лучшей в своем классе производительности molbox/molbloc.

  • Диапазон расхода от 1 ст. куб. см в мин. до 50 ст. литров в мин.
  • Общая годичная точность ± 0,5 % от показаний
  • Измеряет массовый и объемный расход с настраиваемыми пользователем эталонным давлением и температурой
  • Стандартный эталон находится выше по потоку от тестируемого устройства, что исключает перекрестное загрязнение и дорогостоящие повреждения элементов потока
  • Встроенный регулятор расхода газа и аппаратура для регулировки
  • Возможность расширения до более чем 5000 ст. литров в мин. с дополнительными элементами расхода molbloc и управляющей аппаратурой
  • Включает прослеживаемую калибровку для работы с N2 и воздухом, с учетом поправок на другие газы
  • В комплект входят переходники для подачи газа и тестирования для трубки 1/4 дюйма, 1/4 дюйма NPT и 1/4 дюйма BSP
  • Включает в себя передовые функции, такие как суммирование, среднее, высокое/низкое, отклонение, бортовая продувка, испытания на герметичность и тара, доступные с передней панели управления или по удаленным интерфейсам RS-232 и IEEE-488

    Новый стандарт в высокоточной калибровке расхода газа

    Fluke Calibration в корне изменила высокоточную калибровку расхода газа с введением стандартов массового расхода molbox/molbloc. Системы molbox/molbloc заменили большие, негибкие, подверженные ошибкам объемные поршневые калибровочные приборы и колокольные пруверы на компактный, простой в использовании, универсальный цифровой стандарт. Системы molbox/molbloc являются стандартом для производителей устройств высокоточной калибровки и массового расхода во всем мире. Использование molbox/molbloc обеспечивает следующие преимущества:

    • калибровка истинного массового расхода и прослеживаемости — никаких поправок, от объема до массы,
    • цифровые показания массового расхода в реальном времени, с множеством функций — легкость автоматизации,
    • отсутствие движущихся частей — непрерывное измерение расхода газа, без колебаний из-за хода поршня,
    • гибкость расположения выше или ниже по потоку — можно откалибровать много давлений в линии,
    • модульные компоненты позволяют выполнять модернизацию и расширение в будущем,
    • очень широкий диапазон малой площадью основания — не требуется аппаратура выпрямления потока.

    Требуется ли вам ручная калибровка простого измерителя расхода переменной области (ротаметра) или полностью автоматическая калибровка контроллера массового расхода (MFC), системы molbox/molbloc являются идеальным решением. molbox RFM с одним или несколькими расходомерными элементами molbloc охватывает широкий спектр устройств для калибровки расхода с общей годичной погрешностью измерения ± 0,5 % от показания. Если ваши потребности изменятся, расходомерные элементы molbloc можно будет добавить к моделям, охватывающим расход от 1 ст. куб. см в мин. до 5000 ст. литров в мин. Если необходима лучшая погрешность измерений, те же расходомерные элементы могут использоваться с molbox1+ для достижения точности ± 0,125 % от показаний.

    Характеристики измерения

    Газовая калибровка в комплекте Азот (N2), воздух
    Максимальное рабочее давление измерительной линии 600 кПа абсолютное
    Диапазон измерений < 1 ст. куб. см в мин. до 50 ст. литров в мин., в зависимости от модели. Диапазоны расходов зависят от тестового газа. Согласование показаний для N2 и воздуха.



    Общие технические характеристики

    Требования к электропитанию от 85 В перем. тока до 264 В перем. тока, от 47 Гц до 440 Гц, максимальное потребление 18 ВА
    Температурный диапазон нормальной эксплуатации от 15 до 30 °C
    Температура хранения от –20 до 70 °C
    Вибрации В соответствии со стандартом MIL-T-28800D
    Масса и габаритные размеры molbox RFM

    2,55 кг макс.

    Прибл. 8 см x 22,5 см x 20 см

    Масса и габаритные размеры molstic с molbloc (макс.)

    9 кг

    Прибл. 19 см x 81,28 см x 15,25 см

    Необходимая подача газа

    Чистота N2 99,998 % или воздух под давлением 600 кПа

    Примечание. В комплект входит тонкий регулятор давления, но может потребоваться дополнительный регулятор (не входящий в комплект) для снижения давления, подаваемого на комплект 514X приблизительно до 620,5 кПа

    Отчет о расчете газа Азот (N2), воздух, аргон (Ar), окись углерода (CO), гелий (He), кислород (O2),
    Двуокись углерода (CO2), четырехфтористый углерод (CF4), этан (C2<;/sub>H6), этилен
    (C2H4), фтороформ (CHF3), гексафторатан (C2F6), водород (H2), метан (CH4),
    Закись азота (N2O), пропан (C3H8), гексафторид серы (SF6)
    Соединения потока подачи газа и тестируемого устройства В комплект входит трубка 1/4 дюйма с переходниками для 1/4 дюйма NOT и 1/4 дюйма BSP
