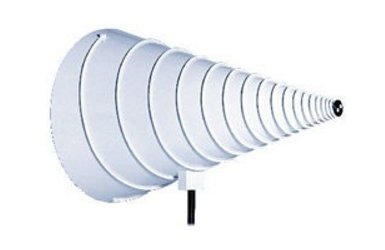

Коническая логоспиральная антенна  ETS-Lindgren 3103 (100 МГц - 1 ГГц)

Антенна EMCO-3103



Основные характеристики антенны 3103



• Диапазон: 100МГц – 1,0ГГц

• Низкий коэффициент КСВН

• Поляризация: круговая

• Круговая поляризация

• Калибровка: индивидуальная

• Габариты антенны: компактные

• Гарантия на изделие: 2 года



Описание антенны EMCO 3103



Модель EMCO-3103 – коническая логопериодическая спиральная антенна производства ETS-Lindgren, работающая в частотах от 100 МГц до 1 ГГц.

Изделие представляет собой конус из стекловолокна к которому снаружи прикреплены спиральный мотки из коаксиального кабеля.

Такая внешняя обмотка антенны EMCO 3103 улучшает рассеивание тепла.

Конус антенны крепится к алюминиевой основе делринового стержня.

Для такой антенны используется штатив со стандартными разъемами.

Коническая логоспиральная антенна 3103 идеально подходит для тестов на соответствие SAE и MIL-STD, а также для различных измерений радиочастотных сигналов (спектральный анализ и пр.).

Антенны EMCO 3103, как и другие конические логоспиральные антенны 3101 и 3102, могут генерировать хорошую напряженность поля, потребляя при этом небольшое количество мощности, что делает их пригодными для тестирования устойчивости.

В вертикальном положении антенна 3103 может работать как всенаправленная антенна с горизонтальной поляризацией. Что используется для ЭМС исследований в различных системах и камерах ЭМС ETS-Lindgren.



Конфигурация антенны ETS-Lindgren 3103

Стандартная конфигурация

• Антенна с левой круговой поляризацией

• В основании антенны 3103 имеются отверстия, для крепежа к антенным штативам ETS-Lindgren и других устройств с разъемами 1/4" x 20

• Калибровка антенны индивидуальная (на 1 м по SAE ARP 958). В комплекте сертификат калибровки и фактические коэффициенты

• Опорный элемент

Дополнительные опции

• На заказ предлагаются футляры для переноски антенны

• Штатив ETS-Lindgren. Возможно несколько вариантов (для испытаний ЭМС) из неотражающих неметаллических штативов

• Поляризация антенны – правая круговая (другое направление обмотки)



Характеристики антенны 3103

Электрические характеристики

• Частота (минимум): 100 МГц

• Частота (максимум): 1,0 ГГц

• Мощность непрерывная (максимум): 100 Вт

• Мощность (пик): 100 Вт

• Импеданс: 50 Ом

• Разъем: N-типа

• Диаграмма антенны: направленная

• Коэффициент КСВН: 1,6:1

• Поляризация: круговая

Физические характеристики

• Размер антенны в глубину: 102,1 см

• Вес: 10,0 кг



Расширенные показатели



Показатели (расширенные) неопределенности (коэффициенты SAE, ARP 958 1M):

• +/- 2,0 дБ Тип B

• 1–10 ГГц +/- 0,8 дБ
