Магазин сопротивлений АКИП-7502/4

Артикул: 1-381561

  • Фиксированные значения сопротивления от 200 ГОм до 29 Том (8 номиналов);
  • Погрешность ± 1 %;
  • Максимальное рабочее напряжение 20 кВ;
  • Назначение: для поверки и калибровки измерителей сопротивления изоляции в лабораторных и промышленных условиях;
  • Жесткие рабочие условия эксплуатации (температура от минус 30 до +70 °С, относительная влажность до 90 %);
  • Изготовлен в виде ударопрочного пластикового кейса;
  • Магазин компактен и удобен в эксплуатации;
  • Масса не более 4,5 кг.

Описание

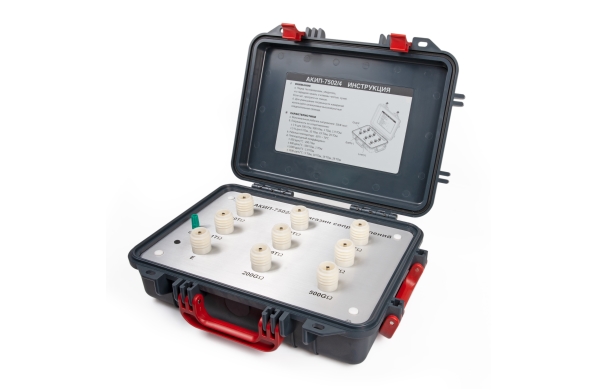

Магазин сопротивлений АКИП-7502/4 представляет собой набор точных высокоомных высоковольтных резисторов. Конструктивно магазин размещен в переносном пластмассовом герметичном корпусе с откидной крышкой и ручками для переноски.

Все резисторы, входящие в состав магазина, соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух однозначных мер, используются их свободные выводы. Гнезда выводов имеют высоковольтные изоляторы. Для заземления магазина имеется отдельное гнездо, соединенное с корпусом.

Область применения магазинов - поверка и калибровка измерителей сопротивления изоляции в лабораторных и промышленных условиях.

Особенности

  • Фиксированные значения сопротивления от 200 ГОм до 29 Том (8 номиналов);
  • Погрешность ± 1 %;
  • Максимальное рабочее напряжение 20 кВ;
  • Назначение: для поверки и калибровки измерителей сопротивления изоляции в лабораторных и промышленных условиях;
  • Жесткие рабочие условия эксплуатации (температура от минус 30 до +70 °С, относительная влажность до 90 %);
  • Изготовлен в виде ударопрочного пластикового кейса;
  • Магазин компактен и удобен в эксплуатации;
  • Масса не более 4,5 кг.

Технические характеристики

Параметр Значение
Номинальные значения сопротивлений 200 ГОм, 500 ГОм, 1 ТОм, 1,9 ТОм, 5 ТОм, 10 ТОм, 19 ТОм, 29 ТОм

Пределы основной относительной погрешности
±1% - 200 ГОм, 500 ГОм, 1 ТОм, 1,9 ТОм;
±5% - 5 ТОм, 10 ТОм, 19 ТОм, 29 ТОм
Максимальное допустимое напряжение Постоянное 20 кВ
Температурный коэффициент ± 200ppm/°C: 200 ГОм;
± 400ppm/°C: 500 ГОм, 1 ТОм;
± 1000ppm/°C: 1,9 ТОм;
± 1500ppm/°C: 5 ТОм, 10 ТОм, 19 ТОм, 29 ТОм
Общие характеристики
Условия эксплуатации -30°C…+70°C и относительная влажность до 90%
Габаритные размеры 430 × 324 × 127 мм
Масса Не более 4,5 кг
