Измеритель плотности потока энергии (ППЭ) электромагнитного поля ПЗ-ЗЗМ предназначен для измерения ППЭ в режиме непрерывной генерации в диапазоне частот от 0,3 до 18 ГГц при проведении контроля уровней электромагнитного поля на соответствие требованиям норм по электромагнитной безопасности
Измеритель применяется для проведения измерений уровней СВЧ-излучения в жилых и рабочих помещениях при наличии в них электрооборудования силового, хозяйственного, коммутационного и информационного назначения, а также при проведении комплексного санитарно-гигиенического обследования территорий. Измеритель допускается использовать для работы в полевых условиях.

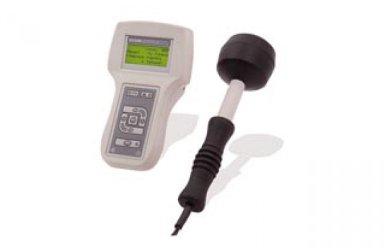

Измеритель состоит из антенны-преобразователя плотности потока энергии электромагнитного поля в постоянное напряжение и измерительно-индикационного блока, осуществляющего аналого-цифровое преобразование, цифровую обработку сигнала и вывод результатов измерения на экран жидкокристаллического индикатора, а так же на персональную ЭВМ. Антенна измерителя имеет три дипольно-детекторные микросборки, которые образуют взаимно-ортогональную структуру. Результирующее значение ППЭ определяется как векторная сумма ППЭ, измеренных каждой дипольной микросборкой.
По рабочим условиям применения измеритель относится к группе 3 по ГОСТ 22261-94:
- температура окружающего воздуха от плюс 5 до плюс 40 °С,
- относительная влажность воздуха 90% при температуре плюс 25 °С;
- атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.).
Характеристики:
| Диапазон частот | от 0,3 до 18,0 Ггц |
| Диапазон измерений ППЭ | от 1 до 100000 мкВт/см2 |
| Пределы допускаемой относительной погрешности измерения ППЭ: | |
| на уровнях от 1,0 до 5,0 мкВт/см2 | ±3,0 дБ |
| на уровнях свыше 5,0 мкВт/см2 | ±2,0 дБ |
| Питание | 4 аккумуляторные батареи типоразмера АА, напряжением 4,8 В |
| Мощность, потребляемая измерителем от источника питания, не более | 0,8 Вт |
| Время непрерывной работы не менее | 8 ч |
| Среднее время наработки на отказ не менее | 10000 ч |
| Габаритные размеры: | |
| антенны-преобразователя | длина 270, диаметр 85 |
| измерительно-индикаторного блока (ДхШхВ) | 190х85х55 |
| масса, не более | 0,55 кг |
