Под заказ

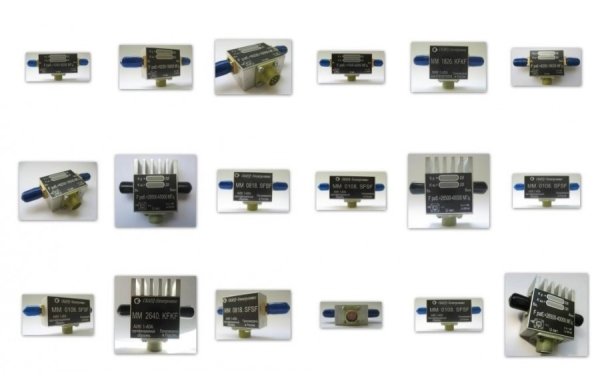

Малошумящие широкополосные усилители СВЧ малой мощности СКАРД-Электроникс АС180400

Артикул: 1-363304

  • Предназначены для установки во входных цепях радиоприемных устройств и антенных системах для компенсации потерь в коаксиальных трактах.
  • Диапазон частот, ГГц: 18-40
  • Коэф усиления, КУ, дБ: 14, 30
  • Выходная мощность, Р1 компрессия, мВт: 25



Предназначены для установки во входных цепях радиоприемных устройств и антенных системах для компенсации потерь в коаксиальных трактах. Обеспечивают работу в лабораторных, заводских и полевых условиях.

Условия эксплуатации:

  • диапазон рабочих температур: от –45°С до +65°С;
  • относительная влажность воздуха: 98%;
  • режим работы – непрерывный;
  • охлаждение – естественное
  • минимальная наработка – 5 000 часов
  • питание: +5 В; +12 В;
  • разъемы типов: SMA до 26 ГГц; К до 40 ГГц.





Наименование Диапазон частот, ГГц Коэф усиления,
 КУ, дБ
Коэф шума,Кш, дБ КСВН,
вх/вых
Выходная
 мощность, Р1 компрессия, мВт
Выходная
 мощность, Рsat, мВт
АС001030

0,1-3 12, 20, 24 3 2 20 -
АС010080 1-8 15, 20 4 2 12 -
АС010180 1-18 10, 25 4 2 18 18
АС080180 8-18 20, 30 4 2 50 100
АС180260 18-26 20, 30 4 2 5 20
АС180400 18-40 14, 30 6 2 25 -
АС260400 26-40 15, 30 6 2 8 -
