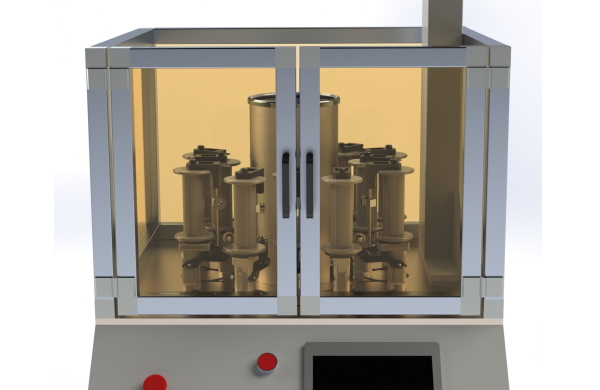

Оплеточные машины или станки для оплетки жгутов используются для наложения защитного экрана на провод или электрический жгут.
Экран может быть из таких материалов как ПМЛ, ММЛ, полиэстер, PAA, кевлар, сталь и др.
Защитная дверца:
Устройство для обеспечения безопасности. Также не позволяет отрезкам кабеля падать внутрь станка. Если дверца открыта, станок выключается.
Педаль ножного управления:
Предназначена для управления станком без использования рук.
Датчик обрыва оплетки:
Представляет собой предельный выключатель.
Выключатель срабатывает, когда нижний рычаг шпули опускается. В этом случае станок автоматически останавливается. Это происходит, если оплетка оборвалась или закончилась на одной из шпуль. При этом включается сигнальная лампа на блоке управления.
Функции управления:
1. Индикатор низкого уровня масла. Если индикатор включается, появляется надпись «низкий уровень масла», система останавливается, это означает, что уровень масла недостаточен.
2. Индикатор перегрузки электродвигателя. В случае перегрузки станок останавливается, и на панели управления появляется сообщение «перегрузка электродвигателя».
3. Индикатор датчика обрыва оплетки. Если нить оплетки обрывается или заканчивается, станок останавливается, и включается сигнал «закончилась или оборвалась нить». В случае обрыва или завершения нити оплетки рычаг шпули опускается на рычаг датчика, выключая станок.
4. Индикатор открытой дверцы. Если дверца открыта или неплотно закрыта, станок останавливается, и появляется надпись «закройте защитные дверцы».
5 Регулировка скорости.
6. Остановка по заданному времени работы.
7. Остановка по заданной длине.
Технические характеристики
- Максимальная скорость машины: до 300 обм/мин
- Мощность: 1.5кВт
- Размеры устройства: ДхШхВ 950x950 x1800мм
- Вес устройства: 550 кг
- Количество размотчиков: 32
- Количество принимающих барабанов: 1
- Размер катушки: 179х57мм
- Диапазон оплетки: 3 – 40мм
- Диаметр принимающего барабана: 360мм
