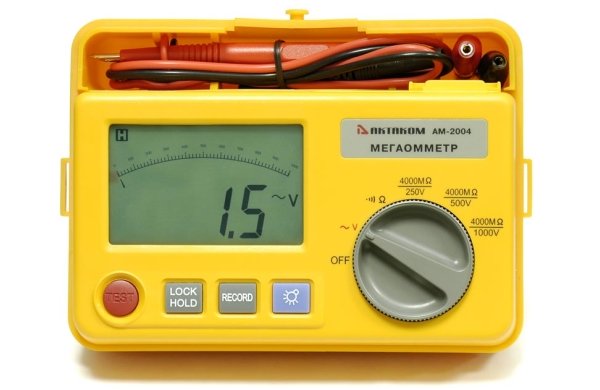

Мегаомметр AKTAKOM АМ-2004
Измеритель сопротивления изоляции предназначен для измерения сопротивления изоляции электрических цепей при различных рабочих напряжениях и измерения напряжения переменного тока при проведении наладочных и ремонтных работ, а также при лабораторных исследованиях в условиях умеренного климата. Мегаомметр имеет встроенный регистратор данных на 16000 значений.
| Измерение сопротивления и прозвонка электрической цепи |
| Диапазон измерения 40 Ом |
| Разрешение 0,01 Ом |
| Подача звукового сигнала при |
| Абсолютная погрешность измерения сопротивления ±(0,01 Rизм + 30 е.м.р.) |
| Максимальное напряжение в открытой цепи 12,8 В |
| Ток в замкнутой цепи 200...280 мА |
| Защита от перегрузки 220 Вскз |
| Параметры при измерении напряжения переменного тока с частотой 40...500 Гц |
| Диапазон измерения 600 В |
| Разрешение 0,1 В |
| Погрешность ±(0,015 Uизм + 3 е.м.р.) |
| Входное сопротивление 4,5 МОм |
| Защита от перегрузки 750 Вскз |
Измерение сопротивления изоляции (автовыбор диапазона)
| Диапазон | Разрешение | Погрешность | Напряжение на контактах |
| 4 МОм/40 МОм/400 МОм/4000 МОм/250 В | 1 кОм | 0,03 Rизм + 5 (при менее 2000 МОм) 0,05 Rизм + 5 (при более 2000 МОм) |
250 В +20% |
| 4 МОм/40 МОм/400 МОм/4000 МОм/500 В | 500 В +20% | ||
| 4 МОм/40 МОм/400 МОм/4000 МОм/1000 В | 1000 В +10% |
| Диапазон | Ток тестирования | Ток замкнутой цепи | |
| 4000 МОм/250 В | 1 мА | 250 кОм (вывод) | не более 1,5 мА |
| 4000 МОм/500 В | 500 кОм (вывод) | ||
| 4000 МОм/1000 В | 1 МОм (вывод) | ||
| Технические характеристики |
| 3 измерительных напряжения 250, 500, 1000 В |
| измерение сопротивления изоляции до 4000 МОм |
| измерение переменного напряжения до 600 В |
| автономное питание |
| жидкокристаллический дисплей, 3 ½ разряда |
| система защиты от перегрузки |
| встроенная память на 16000 значений |
| передача данных в компьютер |
| прозвонка цепи при менее 4 Ом |
| быстродействие 2,5 отсчетов/с (цифровой индикатор), 10 отсчетов/с (аналоговая шкала) |
| питание 12 В, 8 батарей типа АА по 1,5 В |
| потребляемый ток 20...90 мА |
| масса 900 г |
| габаритные размеры 190×140×77 мм |
Комплектация
| • Прибор • Тестовые пробники • Зажимы "крокодил" • Носитель с программным обеспечением • Кабель интерфейса RS-232 с оптической развязкой • Батарея (1,5 В) • Ремень для переноски • Руководство по эксплуатации • Габаритные размеры в упаковочной таре 170х130х200, вес 1,32 кг. |
Дополнительная комплектация
| • Универсальный набор АСА-2907 для работы с мегаомметром • Измерительный кабель PTL904-1 • Измерительный кабель PTL904-2 • Измерительный кабель PTL904-3 • Измерительный кабель PTL904-4 • Измерительный кабель PTL904-5 • Измерительный кабель PTL907-1 • Измерительный кабель PTL907-2 • Измерительный кабель PTL908-1 • Измерительный кабель PTL908-2 • Измерительный кабель PTL908-3 • Зажим типа крокодил АСА-2106 • Зажим типа крокодил PTL909-5 • Вилка-адаптер АСА-2308 • Магнитный адаптер АСА-2207 • Минищуп АСА-2364 • Гнездо-адаптер АСА-2104 • Кейс 37-1 |
