Назначение

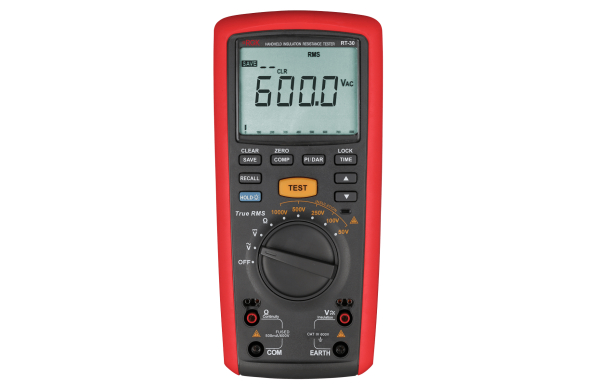

Мегаомметр RGK RT-30 предназначен для замера сопротивления изоляции, измерения малых значений сопротивления, напряжения переменного и постоянного тока. Применяется для оценки качества изоляционных материалов на широком диапазоне электрооборудования: трансформаторы, электрические машины, кабели, выключатели, электроприборы, является идеальным инструментом для техобслуживания, тестирования и диагностики электрооборудования.
Мегаомметр RGK RT-30 предоставляет пользователю высокую степень точности, устойчивые характеристики, лёгкость в обращении и надёжность.
Особенности
- измерение индекса поляризации (PI);
- измерение коэффициента абсорбции (DAR);
- удобная компактная конструкция;
- функция подсветки экрана;
- аналоговая шкала;
- память на 99 ячеек.
 |
 |
Технические характеристики
| Параметры измерения напряжения переменного тока | |||
| Пределы измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений |
| 600,0 В | от 50 до 400 Гц | 0,1 В | ± (0,02 * U + 3 е.м.р.) |
| Примечание - U - измеренное значение напряжение переменного тока, В | |||
| Параметры измерения напряжения постоянного тока | |||
| Пределы измерений | Разрешение (единица младшего разряд/а (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений | |
| 600,0 В | 0,01 В | ± (0,02 * U + 3 е.м.р.) | |
| Примечание - U - измеренное значение напряжения постоянного тока, В | |||
| Параметры измерения сопротивления постоянному току | |||
| Диапазон измерений, Ом | Разрешение (единица младшего разряда (е.м.р.)), Ом | Пределы допускаемой основной абсолютной погрешности измерений, Ом | |
| от 0,01 до 20 000 | 0,01/0,1/1/10/100 | ± (0,015 * R + 3 е.м.р.) | |
| Примечание - R - измеренное значение сопротивления, Ом, кОм | |||
| Температурный коэффициент | |||
| Модификация | Температурный коэффициент | ||
| RGK RT-30 | 0,1 °С | ||
| Параметры измерения сопротивления изоляции | |||
| Номинальное значение испытательного напряжения, U, В 1) | Диапазон измерений сопротивления изоляции | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм |
| 50 В | от 0,01 до 19,99 МОм | 0,01 МОм | ± (0,03 * R + 5 е.м.р.) |
| от 20,0 до 50,0 МОм | 0,1 МОм | ± (0,03 * R + 5 е.м.р.) | |
| 100 В | от 0,01 до 19,99 МОм | 0,01 МОм | ± (0,03 * R + 5 е.м.р.) |
| от 20,0 до 100,0 МОм | 0,1 МОм | ± (0,03 * R + 5 е.м.р.) | |
| 250 В | от 0,01 до 19,99 МОм | 0,01 МОм | ± (0,015 * R + 5 е.м.р.) |
| от 20,0 до 200,0 МОм | 0,1 МОм | ± (0,015 * R + 5 е.м.р.) | |
| 500 В | от 0,01 до 19,99 МОм | 0,01 МОм | ± (0,015 * R + 5 е.м.р.) |
| от 20,0 до 199,9 МОм | 0,1 МОм | ± (0,015 * R + 5 е.м.р.) | |
| от 200 до 500 МОм | 1 МОм | ± (0,015 * R + 5 е.м.р.) | |
| 1000 В | от 0,01 до 19,99 МОм | 0,01 МОм | ± (0,015 * R + 5 е.м.р.) |
| от 20,0 до 199,9 МОм | 0,1 МОм | ± (0,015 * R + 5 е.м.р.) | |
| от 200 МОм до 2 ГОм | 1 МОм | ± (0,015 * R + 5 е.м.р.) | |
| от 2,0 ГОм до 10,0 ГОм | 0,1 ГОм | ± (0,1 * R + 3 е.м.р.) | |
| от 10,0 ГОм до 20,0 ГОм | 0,1 ГОм | ± (0,2 * R + 3 е.м.р.) | |
| Примечание: 1) - диапазон установки испытательного напряжения от U до 1,1 * U, В; R - измеренное значение сопротивления изоляции, МОм, ГОм |
|||
| Общие технические характеристики | |||
| Параметр | Значение | ||
| Разрядность дисплея | 9999 | ||
| Индикация перегрузки | > 20,0 ГОм при измерении сопротивления изоляции | ||
| Нормальные условия измерений: - Температура окружающего воздуха - Относительная влажность воздуха |
от + 18 до + 28 °С от 45 до 75 % |
||
| Рабочие условия измерений: - Температура окружающего воздуха - Относительная влажность воздуха - Атмосферное давление |
от 0 до + 40 °С не более 85 % от 84,0 до 106,7 кПа |
||
| Температура хранения Влажность хранения |
от - 20 до + 60 °С не более 90 % |
||
| Класс защиты от перенапряжения | CAT III 600 В | ||
| Источник питания | 6 батарей АА, 1,5 В | ||
| Параметры электрического питания: - Напряжение постоянного тока |
9 В |
||
| Габаритные размеры | 225 x 103 x 59 мм | ||
| Масса | 0,7 кг | ||

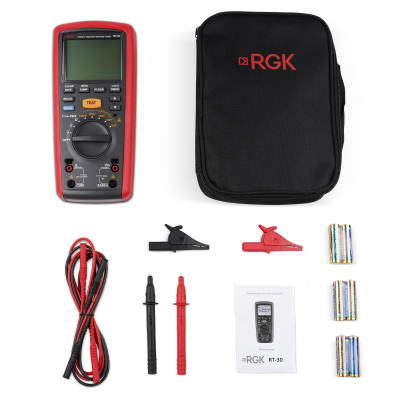

Комплект поставки
| № | Наименование | Количество |
| 1 | Мегаомметр RGK RT-30 | 1 |
| 2 | Измерительные провода (комплект) | 1 |
| 3 | Зажим типа «Крокодил» | 2 |
| 4 | Измерительный наконечник | 2 |
| 5 | Батареи питания, тип АА | 6 |
| 6 | Чехол | 1 |
| 7 | Руководство по эксплуатации | 1 |
