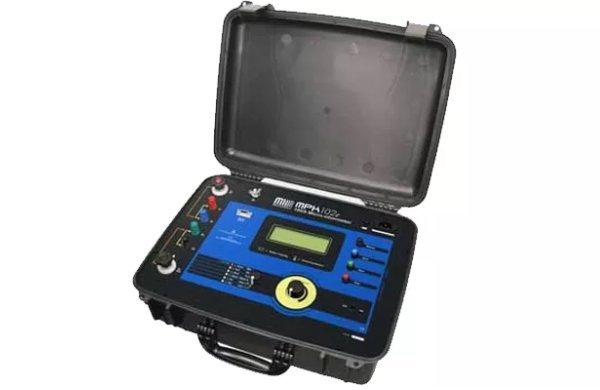

Цифровой микроомметр высоких токов MPK 204 — это портативный прибор с микропроцессорным управлением, используемый для точного измерения очень малых контактных сопротивлений выключателей, переключателей, шин, обмоток трансформаторов и двигателей и т.д. с током измерения от 1 мА до 200А. Он использует метод четырех полюсника для исключения ошибок измерения, связанных с измерительными щупами и их контактными сопротивлениями. Измеренное сопротивление выводится на алфавитно-цифровой дисплей с разрешением до 4,5 знаков. Это позволяет измерять сопротивления до 200 Ом с разрешением до 0,1 мкОм.
При использовании встроенного аккумулятора, можно проводить измерения с токам доя 10А без подключения прибора к сети. При питании от сети, можно проводить измерения с любым уровнем тока до 200А.
Точность измерения гарантируется передовой системой усиления сигнала повышенной стабильности. Оператор может регулировать ток измерения в каждом диапазоне и измеренные значения отображаются на аналоговом столбчатом индикаторе, позволяя легко измерять сопротивления со значительной индуктивной составляющей, как например у обмоток трансформатора.
Прибор имеет последовательный выход данных (RS232), который может быть подключен к порту принтера, компьютера или любого иного устройства, регистрирующего результаты измерения. Функция удержания позволяет оставить на дисплее значение, измеренное в определенный момент времени, при нажатии соответствующей кнопки.
Система генерации высокого тока основана на современной технологии, позволяющей значительно уменьшить вес (16 кг) и габариты прибора. Корпус выполнен из пластмассы, имеющей высокую устойчивость к ударам и воздействиям внешней среды. Внутренние тепловые датчики во всех чувствительных элементах позволяют избежать повреждений, вызванных перегревом приборы.
Это мощный, но легкий прибор, который может легко перемещаться одним человеком. Он водостойкий и может использоваться в суровых погодных условиях, обеспечивая отличную производительность как в лабораторных, так и полевых условиях.
ТОКИ ИЗМЕРЕНИЯ
1 мА, 10 мА, 100 мА, 1 A, 10 A, 200 A
Каждый ток может быть плавно изменен от 0 до 100%
ДИАПАЗОНЫ СОПРОТИВЛЕНИЙ
0-2000 мОм при 200 A
0-20 мОм при 10 A
0-200 мОм при 1 A
0-2000 мОм при 100 мА
0-20 Ом при 10 мА
0-200 Ом при 1 мА
РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
0,1 мкОм при 200 А
1 мкОм при 10 А
10 мкОм при 1 А
100 мкОм при 100 мА
1 мОм при 10 мА
10 мОм при 1 мА
ПРИНЦИП ИЗМЕРЕНИЯ
Четырех полюсный, мост Кельвина.
ВРЕМЯ НЕПРЕРЫВНОЙ РАБОТЫ
При 200 А этот прибор можно непрерывно использовать в течении приблизительно 3 минут до активации термозащиты.
При 10А и менее, время непрерывно работы не ограничивается.
ТЕРМОЗАЩИТА
Защищает все чувствительные компоненты, предотвращая любые повреждения, связанные с перегревом.
НОМИНАЛЬНАЯ ТОЧНОСТЬ
R < 0,5 мОм: ± (0,50% of reading + 2 ЕМР*)
R ≥ 0,5 мОм: ± (0,20% of reading + 2 ЕМР*)
* единицы младшего разряда.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Цифровое отображение на алфавитно-цифровом экране для очень малых сопротивлений, с отображением 4,5 знаков.
Очень быстрые и точные измерения.
ИЗМЕРЕНИЕ ТОКА
Ток измеряется цифровым методом и значение отображается в виде столбчатой диаграммы.
Столбчатая диаграмма особенно полезна при измерении индуктивной нагрузки, так как оператор может легко убедиться, что измерительный ток стабилизировался.
ПОСЛЕДОВАТЕЛЬНЫЙ ВЫХОД ДАННЫХ
RS232 при 4800 бит/сек. Возможна передача данных на последовательный порт внешнего принтера, компьютера или дата-логгера.
ЗАЩИТА ОТ ВОЗДЕЙСТВИЙ ОКРУЖАЮЩЕЙ СРЕДЫ
IP54 при использовании с закрытой крышкой.
КЛАСС БЕЗОПАСНОСТИ
Соответствует ГОСТ Р 61010-1:1990,
ГОСТ Р 61010-1:1992 изменение 2.
ПИТАНИЕ
От сети или встроенного аккумулятора.
Встроенный аккумулятор: перезаряжаемый, герметичный, свинцово-кислотный, 12 В — 7 Ач (для измерительного тока до 10А).
От сети: 220-240 В~ (для измерительного тока до 200А).
ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ БАТАРЕЙ
Для сетей питания 220 — 240 В переменного тока.
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
-5°C до 50°C.
ДИАПАЗОН ТЕМПЕРАТУР ХРАНЕНИЯ
-25°C до 65°C.
ДИАПАЗОН ВЛАЖНОСТИ
95% отн. влажности (без конденсата).
ВЕС ОБОРУДОВАНИЯ
Приблизительно 16 кг.
ГАБАРИТЫ
502 x 394 x 190 мм.
ВХОДЯЩИЕ В КОМПЛЕКТ АКСЕССУАРЫ
2 совмещенный токовый/потенциальный щуп на 10А (1,8м)
2 совмещенный токовый/потенциальный щуп на 200А (6м).
1 коммуникационный кабель (RS232).
1 кабель питания.
1 руководство пользователя.
1 кейс для аксессуаров.
