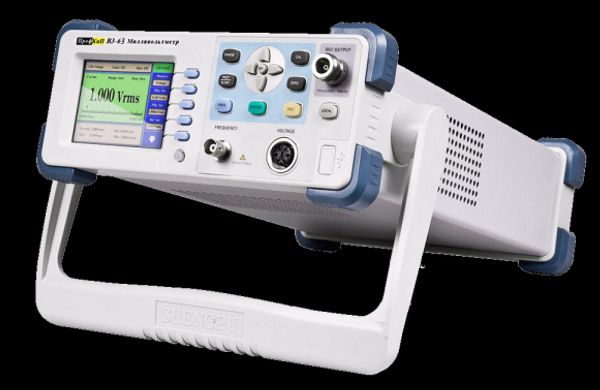

Милливольтмер высокочастотный ПрофКиП В3-63

Артикул: 1-389248

  • Диапазон частот от 10 кГц…3 ГГц
  • Диапазон измерений: напряжение 4 мВ…3 В*2 скз
  • Ручной или автоматический выбор предела измерений
  • Высокое разрешение
  • Цветной графический ЖК-индикатор с линейной шкалой
  • Опционально: частотомер до 3 ГГц
  • Компактный эргономичный дизайн
  • Высокая надежность (наработка на отказ > 20000 часов)

Назначение:

Милливольтметры ПрофКиП В3-63 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.

Основные особенности:

  • Диапазон частот от 10 кГц…3 ГГц
  • Диапазон измерений: напряжение 4 мВ…3 В*2 скз
  • Ручной или автоматический выбор предела измерений
  • Высокое разрешение
  • Цветной графический ЖК-индикатор с линейной шкалой
  • Опционально: частотомер до 3 ГГц
  • Компактный эргономичный дизайн
  • Высокая надежность (наработка на отказ > 20000 часов)

Характеристики

 Наименование характеристики

 Значение
  Частотный диапазон   10 кГц…3 ГГц
  Диапазон измеряемых напряжений
(относительного уровня мощности)*1
  4 мВ…3 В*2 (-35…+22)dBm

Основная погрешность измерения напряжения (В, мВ)

В диапазоне частот 100 кГц…100 МГц     (0,02Ux+0,005Uп)
В диапазоне частот 10 кГц…99,9 кГц   (0,03Ux+0,005Uп)
В диапазоне частот 101…200 Мгц   (0,03Ux+0,005Uп)
В диапазоне частот 201…600 МГц   (0,05Ux+0,006Uп)
В диапазоне частот 601…1100 МГц   (0,08Ux+0,008Uп)
В диапазоне частот 1,1…1,6 ГГц   (0,12Ux+0,01Uп)
В диапазоне частот 1,6…2 ГГц   (0,15Ux+0,01Uп)
В диапазоне частот 2…3 ГГц   (0,16Ux+0,01Uп)

Характеристики встроенного калибратора

                       Частота (кГц)                                   95…105
Выходное напряжение на нагрузке             1±0,01
50 Ом (В)

Опция встроенного частотомера

Диапазон измеряемых частот          10 кГц…3 ГГц
Чувствительность 50 мВ – в диапазоне частот
до 100 Мгц
70 мВ (-10 dBm) – в диапазоне
частот свыше 100 МГц
Погрешность измерения частоты           5*10-6f ± 1 ед счёта
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
                    220±22
                     50/60
Потребляемая мощность, Вт, не более                        35
Габаритные размеры (ширина×высота×глубина),
мм
               230×105×360
Масса, кг, не более                        3,5
  Условия эксплуатации
– температура окружающей среды, ºС
– относительная влажность, %,
– атмосферное давление, кПа
              от +15 до +25
              от 60 до 95
              от 84 до 107

Комплект поставки:

                           Наименование   Количество
                         Милливольтметр        1 шт.
                          Кабель питания        1 шт.
                             ВЧ пробник        1 шт.
  ВЧ тройник с согласованной нагрузкой 50 Ом         1 шт.
       Детектор коаксиальный 10 кГц…3 ГГц        1 шт.
                         Вставка плавкая        2 шт
               Руководство по эксплуатации        1 экз.
