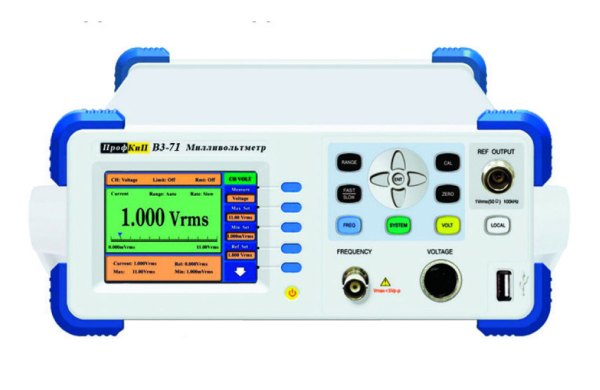

Милливольтмер высокочастотный ПрофКиП В3-71

Артикул: 1-389249

  • Диапазон частот от 10 кГц до 1,1 ГГц
  • Диапазон измерений: напряжение 4 мВ…10 В скз
  • Ручной или автоматический выбор предела измерений
  • Высокое разрешение
  • Цветной графический ЖК-индикатор с линейной шкалой
  • Опционально: частотомер до 3 ГГц
  • Компактный эргономичный дизайн
  • Высокая надежность (наработка на отказ > 20000 часов)

Назначение:

Милливольтметры ПрофКиП В3-71 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.

Особенности:

  • Диапазон частот от 10 кГц до 1,1 ГГц
  • Диапазон измерений: напряжение 4 мВ…10 В скз
  • Ручной или автоматический выбор предела измерений
  • Высокое разрешение
  • Цветной графический ЖК-индикатор с линейной шкалой
  • Опционально: частотомер до 3 ГГц
  • Компактный эргономичный дизайн
  • Высокая надежность (наработка на отказ > 20000 часов)

Характеристики

 Наименование характеристики   Значение
  Частотный диапазон  10 кГц…1,1 ГГц
  Диапазон измеряемых напряжений
(относительного уровня мощности)*1
  4 мВ…10 В*2
(-35…+35dBm)

Основная погрешность измерения напряжения (В, мВ)

 В диапазоне частот 100 кГц…100 МГц  (0,02Ux+0,005Uп)
  В диапазоне частот 10 кГц…99,9 кГц   (0,03Ux+0,005Uп)
   В диапазоне частот 101…200 Мгц   (0,03Ux+0,005Uп)
   В диапазоне частот 201…600 МГц   (0,05Ux+0,006Uп)
   В диапазоне частот 601…1100 МГц   (0,08Ux+0,008Uп)

Характеристики встроенного калибратора

 Частота (кГц)   95…105
  Выходное напряжение на нагрузке   1±0,01
  50 Ом (В)

Опция встроенного частотомера

 Диапазон измеряемых частот  10 кГц…3 ГГц
  Чувствительность  50 мВ – в диапазоне частот до 100
Мгц
70 мВ (-10 dBm) – в диапазоне
частот свыше 100 МГц
  Погрешность измерения частоты   5*10-6f ± 1 ед счёта
  Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
  220±22
50/60
  Потребляемая мощность, Вт, не более   35
 Габаритные размеры (ширина×высота×глубина),
мм
  230×105×360
  Масса, кг, не более   3,5
  Условия эксплуатации
– температура окружающей среды, ºС
– относительная влажность, %,
– атмосферное давление, кПа
  от +15 до +25
от 60 до 95
от 84 до 107

Комплект поставки:

 Наименование  Количество
 Милливольтметр   1 шт.
 Кабель питания   1 шт.
 ВЧ пробник   1 шт.
 ВЧ тройник с согласованной нагрузкой 50 Ом   1 шт.
 Вставка плавкая   2 шт
 Руководство по эксплуатации   1 экз.
