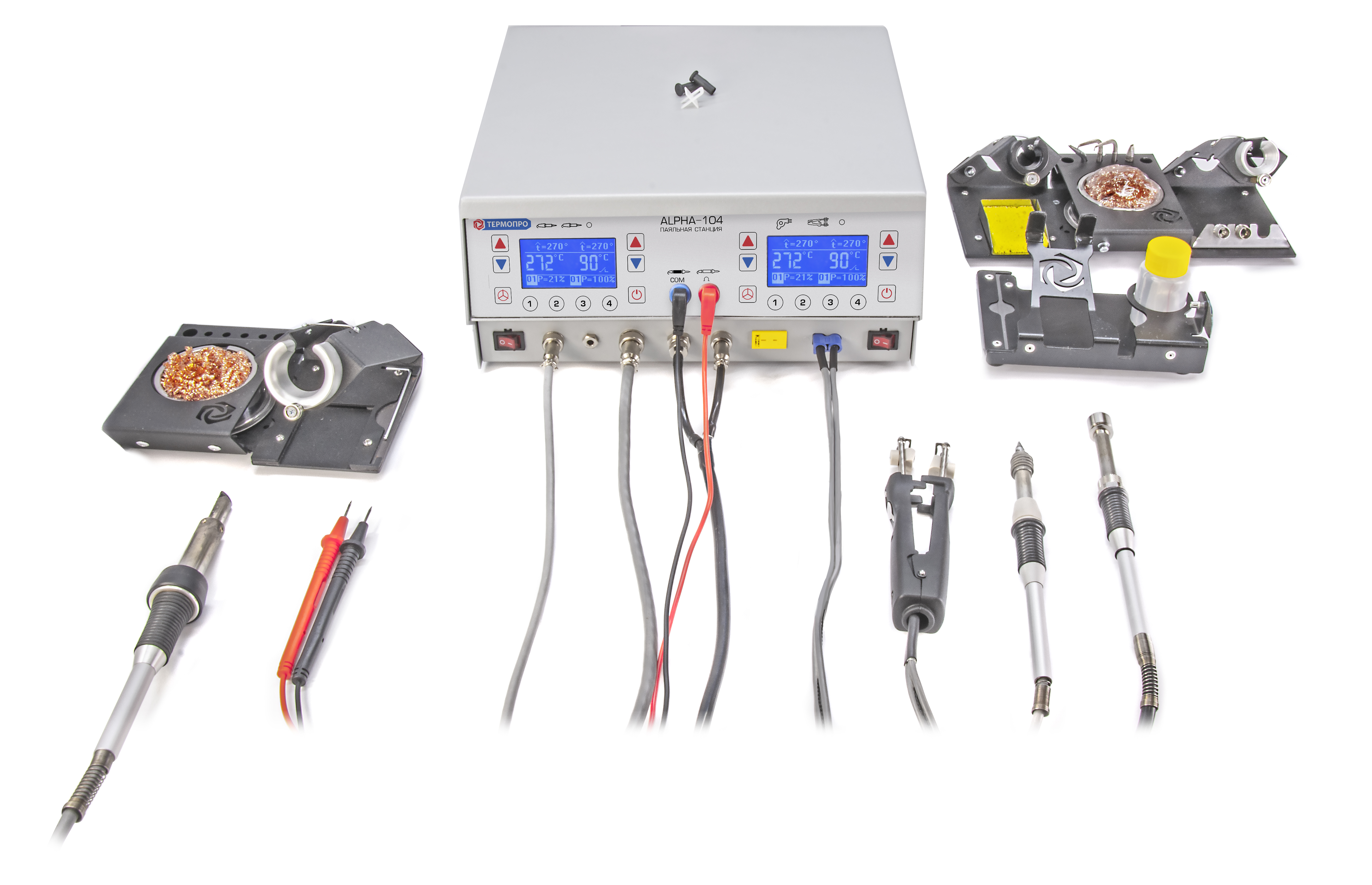

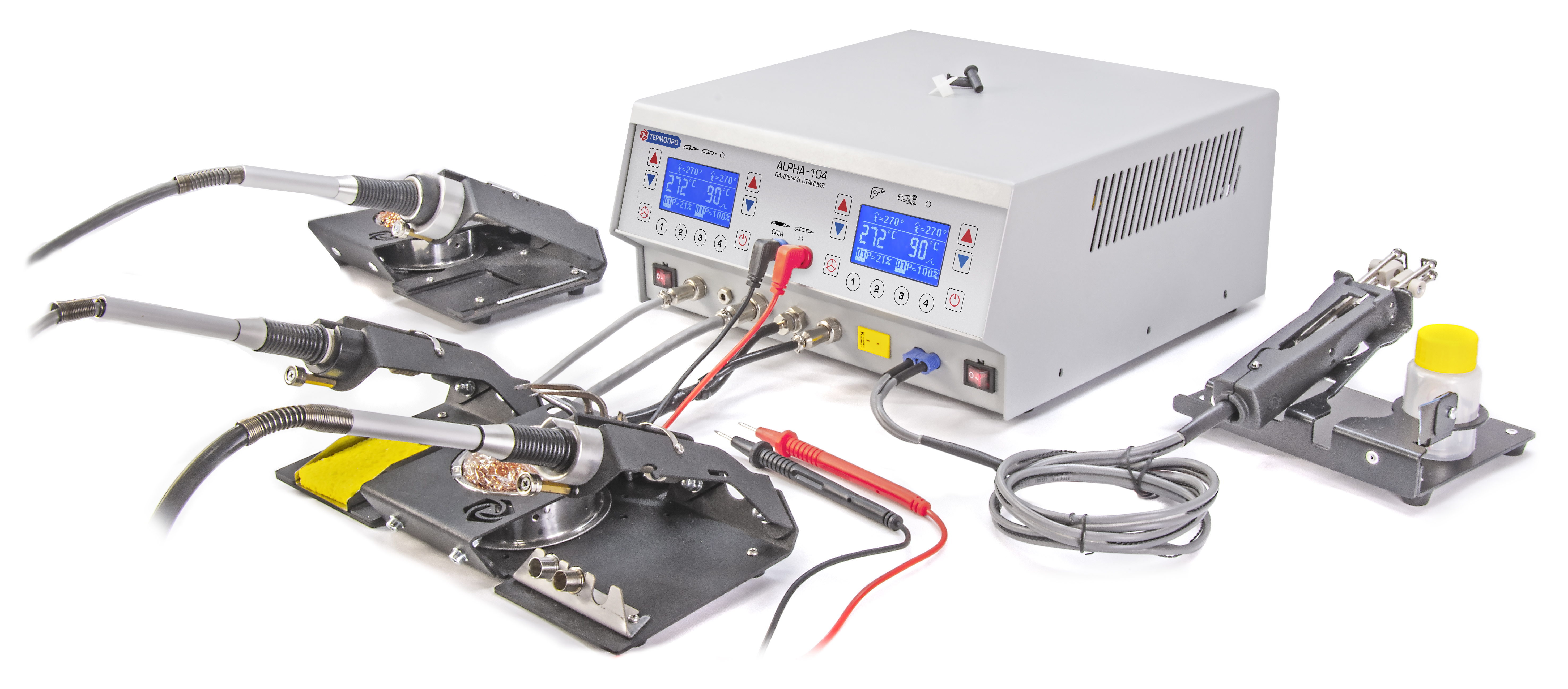

АЛЬФА-104 ИТФ флагман российских паяльных станций верхнего уровня, разработанных и произведенных в России. МФЦ АЛЬФА-104 ИТФ предназначен для термической зачистки изоляции проводов, лужения проводов, пайки их в разъёмы, платы, модули и т.д., монтажа ТУТ; проверки правильности распайки цепей жгутов, методом «прозвонки», а также для проверки и настройки температуры жала паяльника.
Для решения этих задач в едином корпусе, с габаритами 150х300х300 мм, встроен широкий функционал изделия:

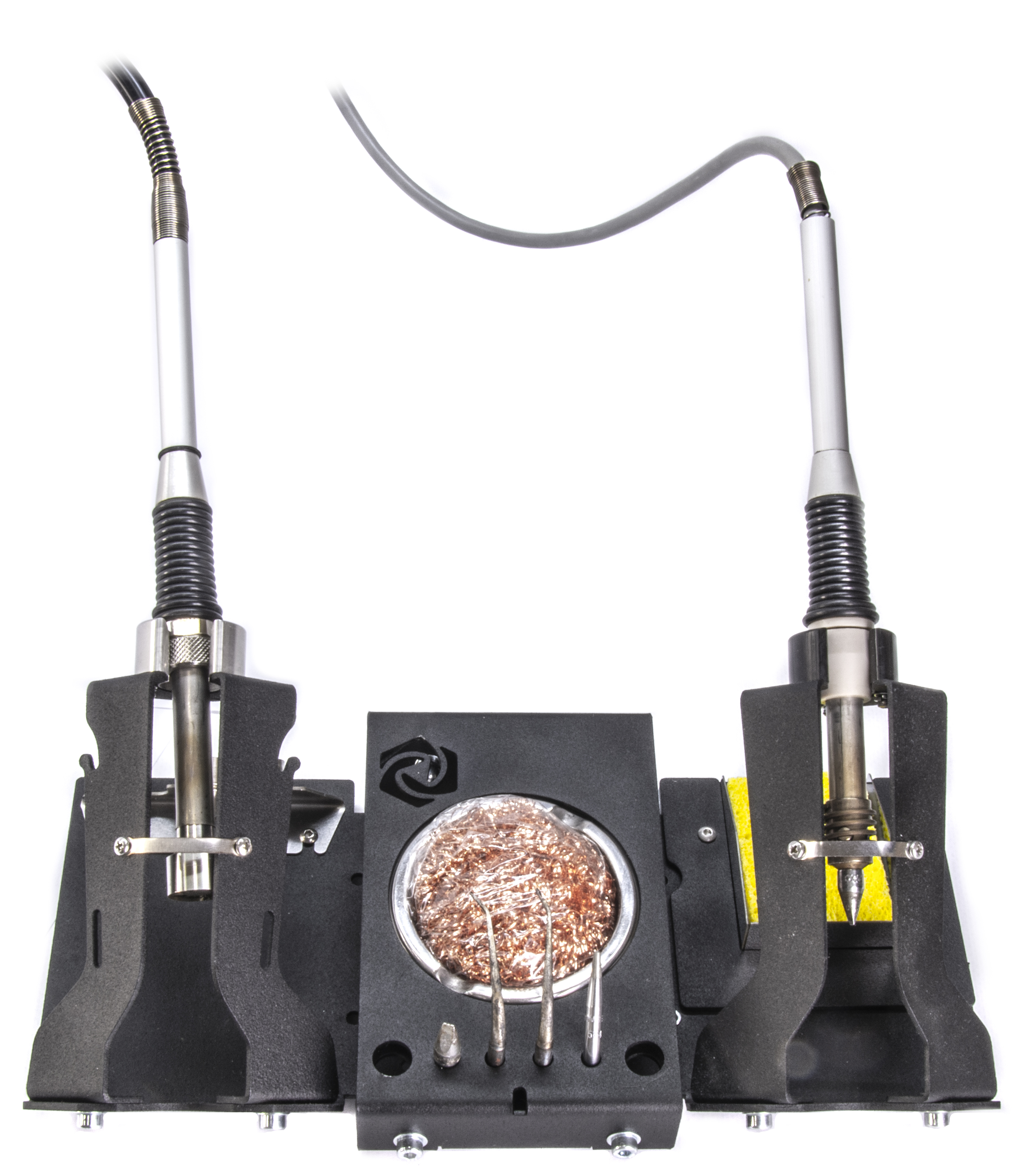

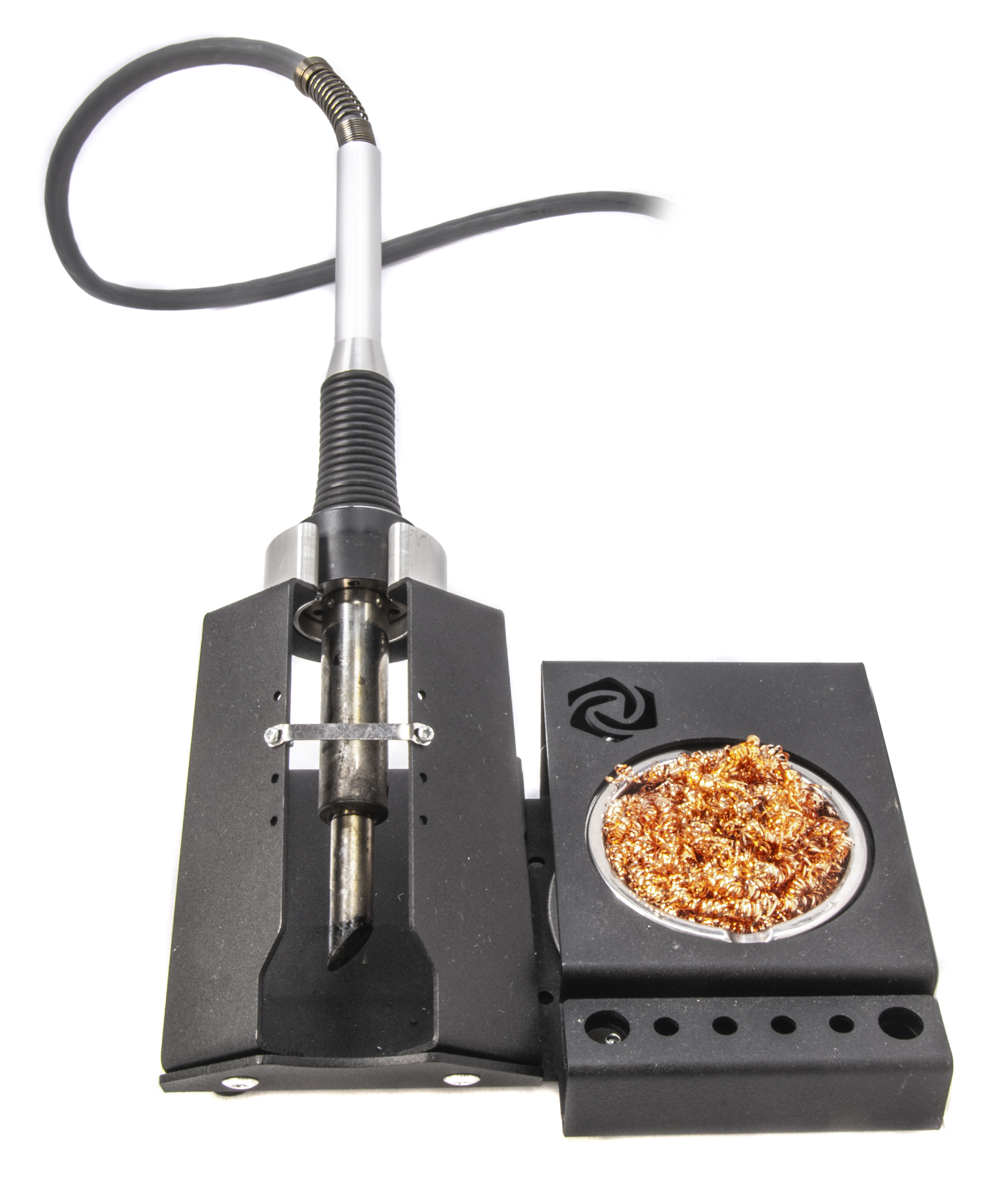

- 1-й канал – паяльник 100Вт.;
- 2-й канал – паяльник 200Вт.;
- 3-й канал – электро нож;
- 4-й канал – термо фен;
- 5-й канал – «прозвонка»;
- 6-й канал – измеритель температуры жала паяльника.
Ключевые технические характеристики центра:
- русифицированный интерфейс;
- обеспечение пломбировки изделия;
- тип управления станции – цифровая;
- соответствие требованиям ESD защиты блока;
- тип заземления станции - через заземляющую жилу в кабеле питания (для питания от розеток с заземляющим контактом);
- дополнительное заземление - винтовой зажим М4, конструкция, обеспечивающая переходное сопротивление между каркасом верстака и станцией не более 1 Ом.;
- автоматическая регулировка рабочей мощности паяльного инструмента от 0 до 100%;
- диапазон рабочих температур паяльника от 0 до 450°С;
- точность поддержания температуры нагревателя паяльника ±1,5°С;
- способ заземления жала паяльника - металлический сердечник нагревателя заземлён отдельным проводом в кабеле питания паяльника и через разъем подключён к заземлённому корпусу паяльной станции;
- микропроцессорный регулятор температуры и мощности блока управления паяльной станции;
- пятипроводная схема подключения нагревателя и термодатчика с отдельным проводом заземления насадки паяльника;
- разъем для эквипотенциальной пайки на блоке управления паяльной станции;
- встроенный фильтр для защиты от помех в питающей сети блока управления паяльной станции;
- высококонтрастный ЖКИ дисплей блока управления паяльной станции;
- быстродействующая система измерения температуры на основе шестнадцатиразрядных АЦП блока управления паяльной станции;
- система автоматического подбора оптимальной рабочей мощности паяльника блоком управления паяльной станции;
- индикация состояния параметров паяльной станции;
- температурная компенсация наконечника (настраиваемая температурная поправка) блока управления с механизмом пропорциональной температурной калибровки жал паяльника блоком управления паяльной станции;
- автоматическая диагностика и индикация неисправностей паяльной станции и т.д.

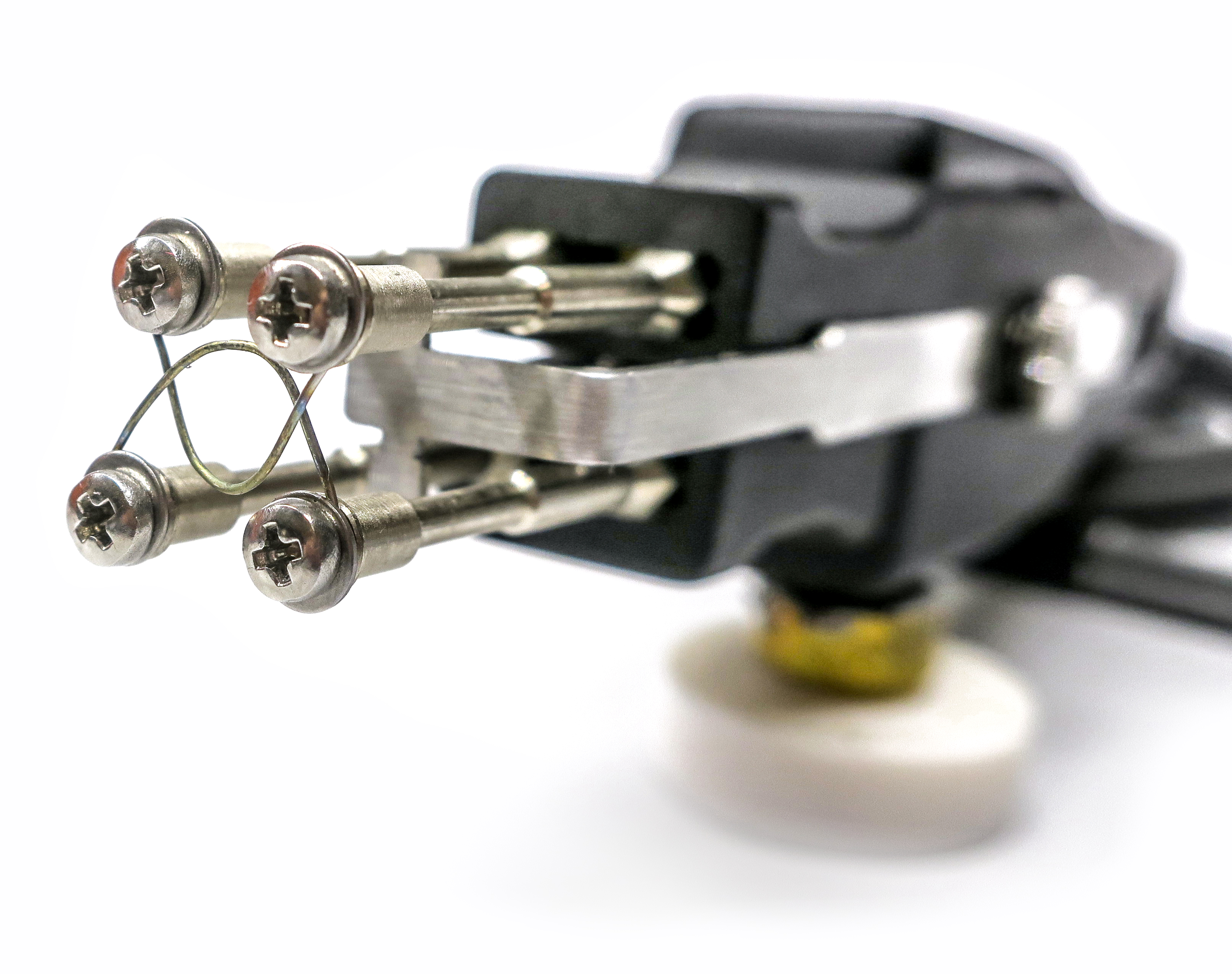

Особенности электро ножа -термообжигалки:
- мощность встроенного электро ножа 70 Вт.;
- напряжение питания электро ножа ~2,6В.;
- переделы регулировки мощности/дискретность регулировки мощности электро ножа 1% - 100% / 1%;
- пределы регулировки времени импульса нагрева/дискретность регулировки электро ножа 0,1с – 30с / 0,1с.;
- встроенный режим ограничения максимальной рабочей мощности электроножа;
- сохранение параметров мощности и времени нагрева электро ножа в энергонезависимой памяти блока управления паяльной станции;
- режим обучения (подбор времени нагрева электро ножа при выбранной мощности);
- режим нагрева электро ножа по времени при выбранной мощности;
- возможность подключения педали активации нагрева электро ножа;
- механизм регулировки зазора между термоножами обрабатываемого провода для исключения перегрева жил;
- механизм регулировки длины зачистки изоляции обрабатываемого провода;
- кнопка включения нагрева съемника изоляции на рукоятке и т.д.
Особенности термоусадочного фена:
- потребляемая мощность 120 Вт.;
- регулируемый воздушный поток до 15 л/мин.;
- температура воздушного потока до 450°С;
- защита от перегрева (продувка перед выключением).
Особенности 5-го канала «прозвонка»:
- диапазон измерения сопротивления от 1 до 500 Ом.;
- возможность установки порога срабатывания звукового сигнала при «прозвонке» на мониторе блока управления паяльной станции;
- звуковой и/или световой сигнал;
- цифровая система управления и индикации;
- антистатическое исполнение;
- гальваническая развязка цепей прозвонки от остальных цепей станции.
